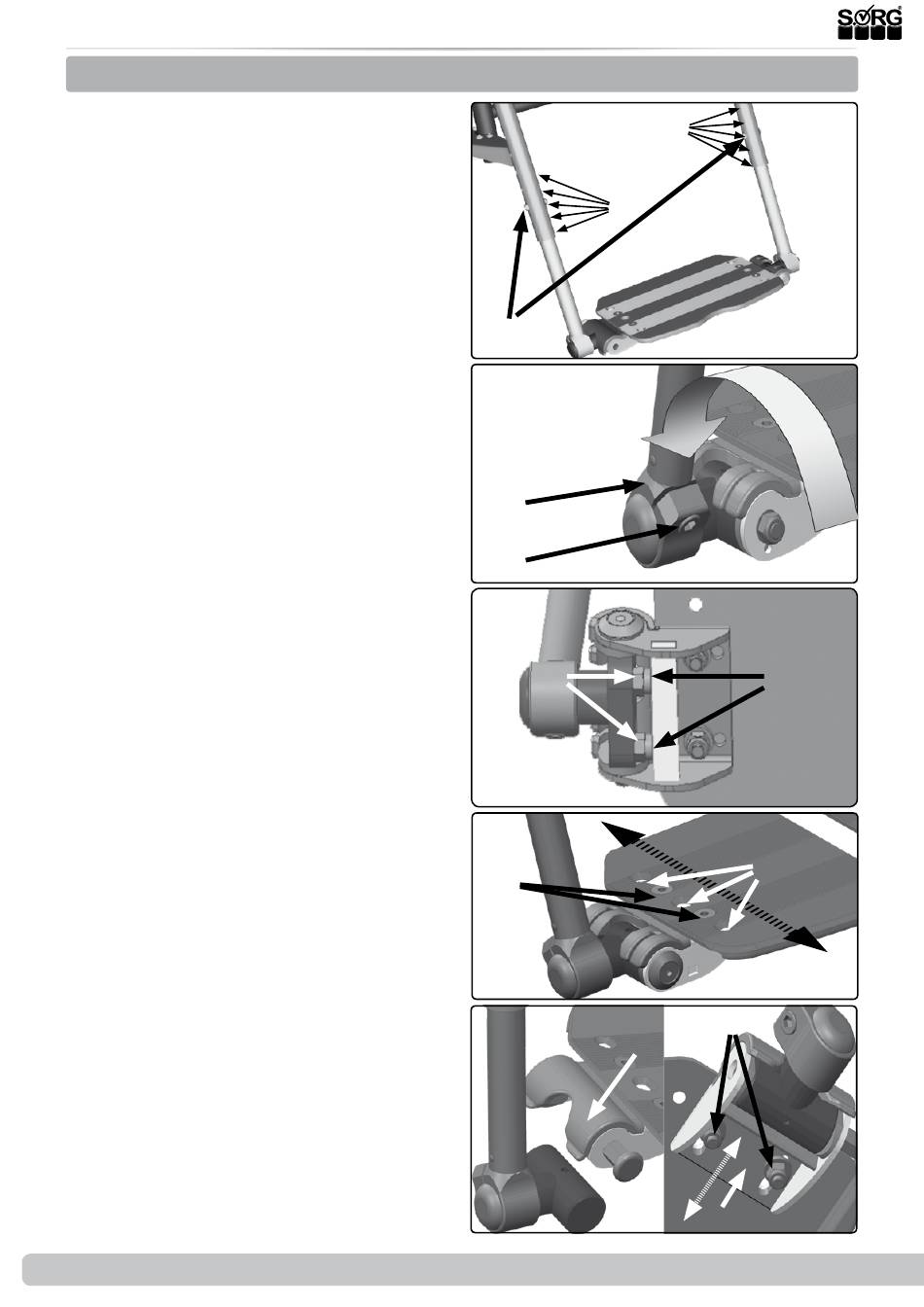

3.5 Baugruppe Beinstützen
3.5.3 Beinstützen seitlich abschwenken
Einstellung Abstand zwischen Fuß- und Sitz-
platte (USL)
•
(1) Entfernen Sie die beiden Schrauben
(A),
•
versetzen Sie die Fußplatte/n in die
alternativen Bohrungen (B),
•
setzen Sie beide Schrauben (A) wieder
ein und
•
drehen beide Schrauben fest zu.
Bei einer durchgehenden Fußplatte müssen Sie
die beiden Anbindungen der Fußplatte an die
Beinstütze immer parallel versetzen.
Winkeleinstellung
•
(2) Wenn möglich, schließen Sie die
Fußplatte.
•
Lösen Sie beidseitig die Zylinderschrau-
ben (A) bis sich die Klemmverbindung
(B) löst,
•
gewünschte/n Winkel einstellen,
•
Zylinderschrauben (A) wieder fest zu-
drehen.
Feinjustierung Anschlagswinkel
•
(3) Kontermutter (A) lösen,
•
Anschlagschrauben (B) in die ge-
wünschte Position drehen,
•
anschließend die Kontermutter (A) wie-
der fest zudrehen.
Tiefeneinstellung der Fußplatte/n
•
(4) Entfernen Sie die Schrauben (A) auf
der/den Fußplatte/n,
•
versetzen Sie die Fußplatte/n in den
Bohrungen (B) und
•
drehen Sie die Schrauben wieder fest
zu.
Feinjustierung Verschlusskralle
•
(5) Zum Feinjustieren der Verschluss-
kralle (A)
•
lösen Sie die Muttern (B) auf der Unter-
seite,
•
verschieben Sie den Halter (C) bis die
Fußplatte gut schließt.
•
Drehen Sie die Muttern wieder fest zu.
30 von 44
(1)
(A)
(2)
(B)
(A)
(3)
(A)
(4)
(A)
(5)
Serviceheft Loop
SORG
(B)
(B)
(B)
(B)
(B)
(A)
(C)
2019-08-15
