3.3 Baugruppe Sitz
3.3.1 Einstellung Kantelweg

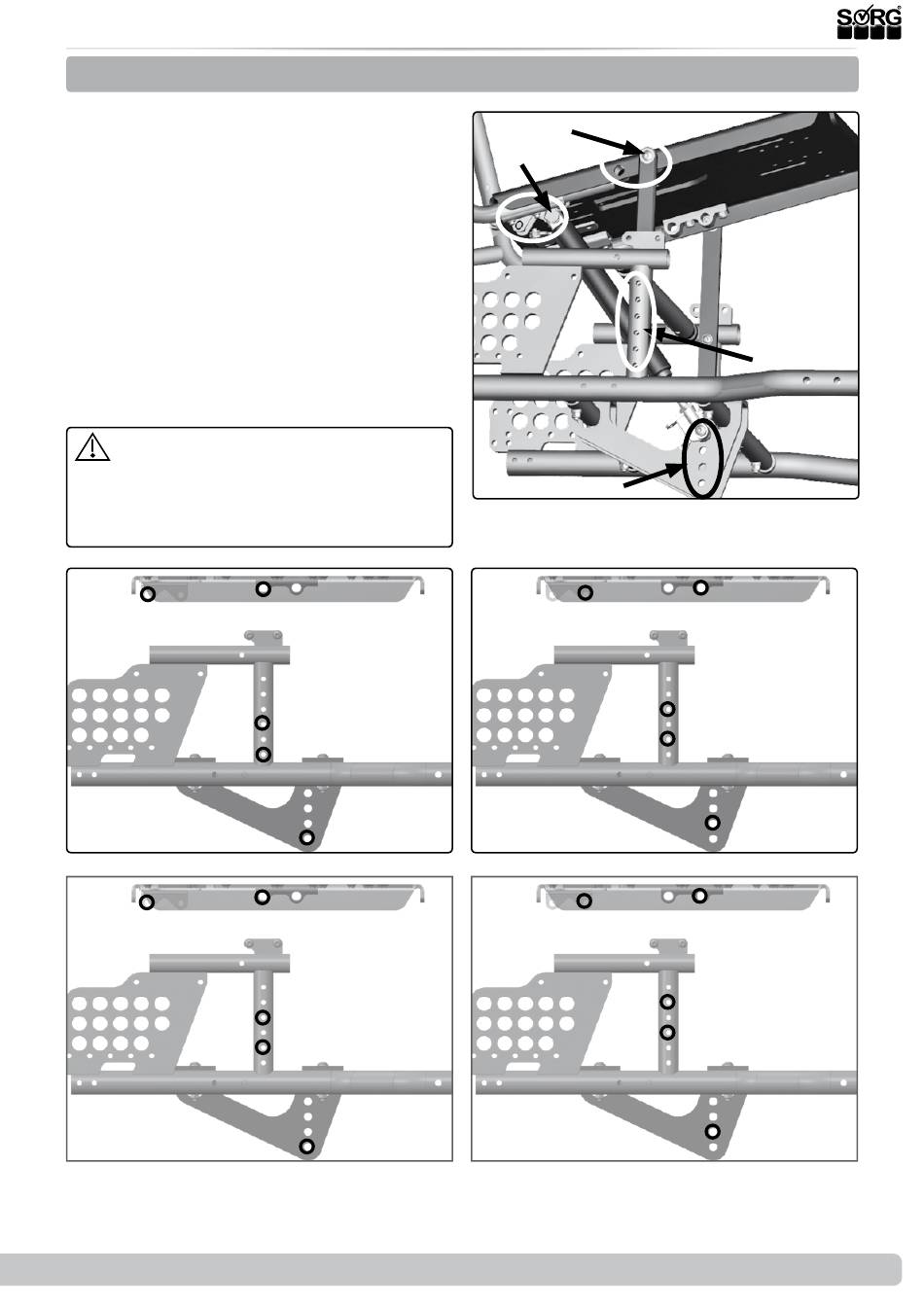

(1) Der Kantelungsweg wird bestimmt über die
Position der Gasdruckfeder unten am Träger
(A) und oben an den Haltern unter der Sitz-
platte (B) sowie über die horizontale (C) und
vertikale (D) Position des Sitzes.
Wir montieren standardmäßig wie folgt.
Für die Kantelung von -5° bis +35°:
•
(2) bei Rahmengröße 1 und 2,
•
(3) bei Rahmengröße 3.
Für die Kantelung von +2,5° bis +40°:
•
(4) bei Rahmengröße 1 und 2,
•
(5) bei Rahmengröße 3.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
stützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
(2)
(4)
2019-08-15
mit Insasse und Unter-
SORG
Serviceheft Loop
(1)
(C)
(B)
(A)
(3)
(5)
SORG
(D)
17 von 44
