3.3 Baugruppe Sitz
3.3.7 Doppelte Gasdruckfeder

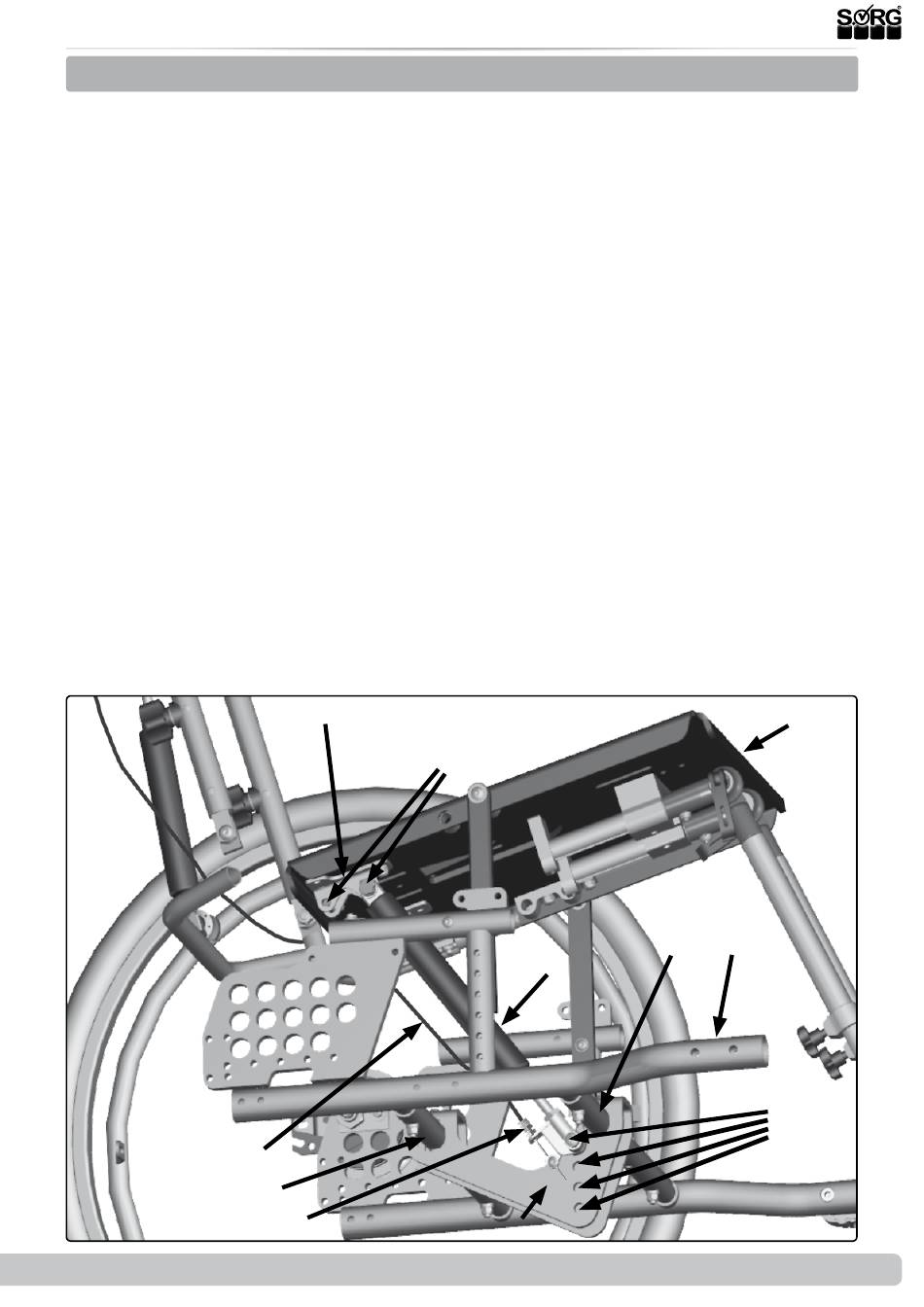

Die involvierten Bauteile:
(1)
(A) Sitzplatte
(B) Aufnahme oben für Gasdruckfeder
(C) Montagepunkte oben für
Gasdruckfeder
(D) Aufnahme unten für Gasdruckfeder
(E) Montagepunkt unten für
Gasdruckfeder
(F) Auslösemechanik der Gasdruckfeder
(G) Bowdenzug (mit Auslösehebel am
Schiebebügel)
(H) Gasdruckfeder
(I) Rahmentraversen
(J) Rahmenhälfte
(1)
2019-08-15
(B)
(G)
(I)
(F)
Serviceheft Loop
Übersicht der einzelnen Schritte zum Einsetzen
einer zweiten Gasdruckfeder in Kurzform:
1. Bedienhebel Gasdruckfeder und Keilauf-
nahme entfernen,
2. vorhandene Gasdruckfeder versetzen,
3. Rahmenhälfte entfernen,
4. neue Gasdruckfeder-Aufnahmen einsetzen,
5. Rahmen wieder zusammenbauen,
6. obere Aufnahmen unter die Sitzplatte
montieren,
7. neue Gasdruckfeder an die obere Auf-
nahme montieren,
8. neue Gasdruckfeder an die untere Auf-
nahme montieren,
9. Auslösehebel für die doppelte Gas-
druckfeder an den Griff montieren,
10. maximale Länge des neuen Bowdenzug
ermitteln und einrichten, Bowdenzüge
zuschneiden,
11. Rücken des Loop
12. neuen Bowdenzug an der jeweiligen
Auslösemechanik der beiden Gasdruck-
federn montieren,
13. Zugkraft der Auslösemechanik einstellen,
14. ggf. Keilaufnahme wieder festschrauben,
15. Kantelung bei voller Belastung testen
und ggf. nachstellen.
(C)
(H)
(D)
SORG
wieder aufrichten,
SORG
(A)
(I)
(J)
(E)
21 von 44
