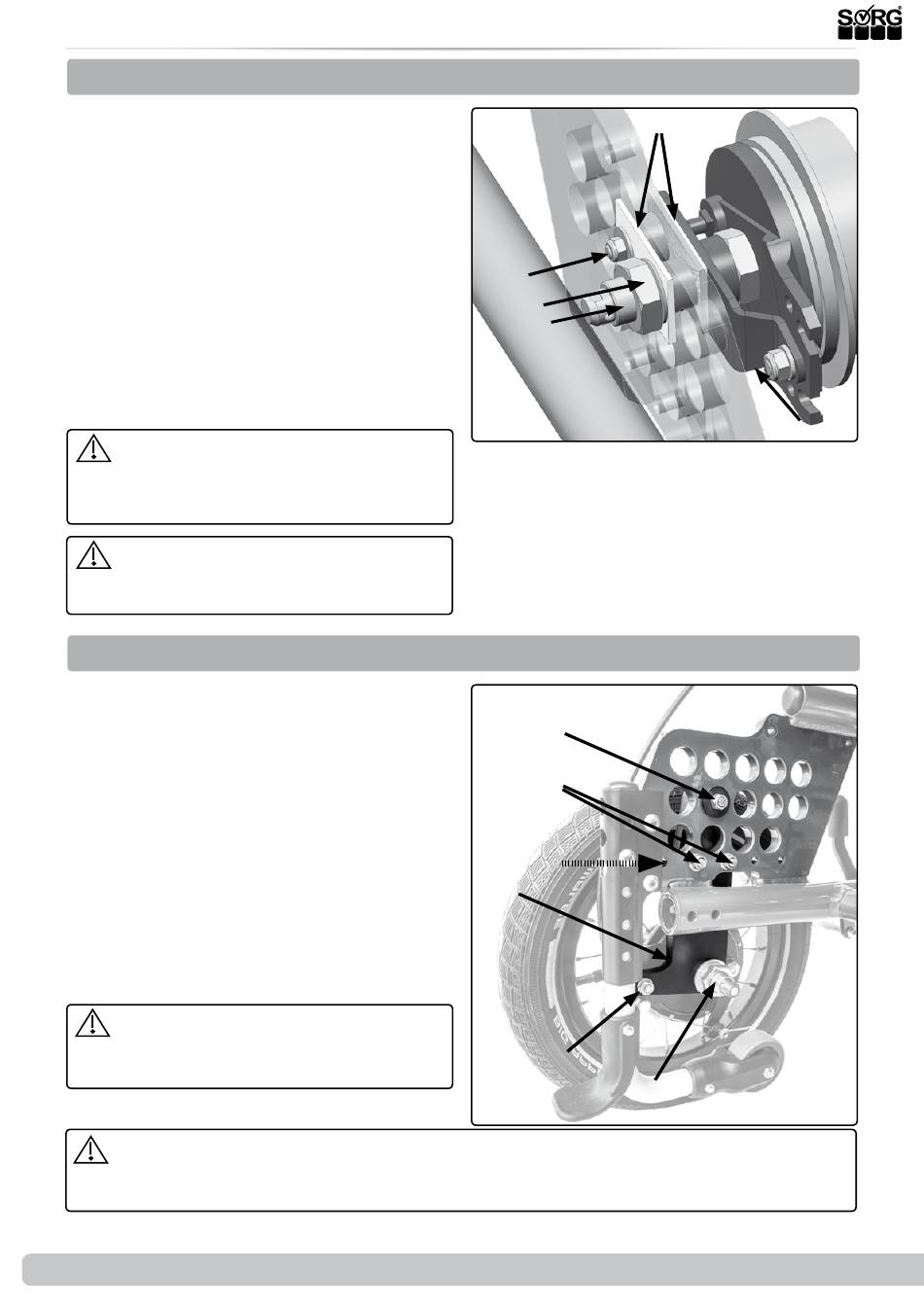

3.1 Baugruppe Räder
3.1.3 Versetzen der Räder MIT Sturzadapter (20",22",24")
•
(1) Entfernen Sie die Räder, und die
Sechskantmutter (A) des Steckachsen-
fittings (B),
•
entfernen Sie die Mutter (C) des Brems-
gegenhalters (D) inkl. der innenliegen-
den Hülse,
•
beide Sturzadapter (E) entfernen und
vor die neue Position setzen.
•
mit dem Fitting (B) und der Hülse beide
Sturzadapter (E) in der neuen Position
fixieren,
•
Sechskantmutter 35 Nm (A) wieder auf-
setzen und fest zudrehen,
•
Mutter (C) des Trommelbrems-Gegen-
halters aufsetzen und fest zudrehen
Die Sturzadapter müssen immer „ge-
genläufig" montiert werden. Bei 0°: Innensei-
te = dickes Ende unten/ Außenseite = dickes
Ende oben
Korrigieren Sie die Position der Kniehe-
belbremse und kontrollieren Sie danach ihre
Funktionstüchtigkeit.
3.1.4 12"/16" Räder
Zum nachträglichen Ändern auf 12"/16"-Räder:
•
(2) Entfernen Sie die großen Räder inkl.
Bremskörper, Fitting und Trommel-
brems-Gegenhalter,
•
montieren Sie den Adapter (A) für die
12"/16"-Räder mit den Schrauben (B) in
die untere Bohrungsreihe (C),
•
montieren Sie die Schraube (D) mit den
mitgelieferten Scheiben in die entspre-
chende Bohrung.
•
Montieren Sie den Steckachsenfitting
(E) mit dem Bremskörper und dem
Trommelbrems-Gegenhalter (F) analog
wie oben beschrieben und
•
setzen Sie die 12"/16"-Räder ein.
Kontrollieren Sie die Funktionstüchtig-
keit der Trommelbremse und stellen diese
ggf. wieder her (siehe Trommelbremse).
Bei Verwendung einer Kniehebelbremse muss diese versetzt werden (siehe Kniehebel-
bremse). Korrigieren Sie die Position und kontrollieren Sie anschließend ihre Funktionstüchtig-
keit.
Zur Änderung des Radsturzes auf 0° verfahren Sie bitte wie dort beschrieben.
