3.5 Baugruppe Beinstützen

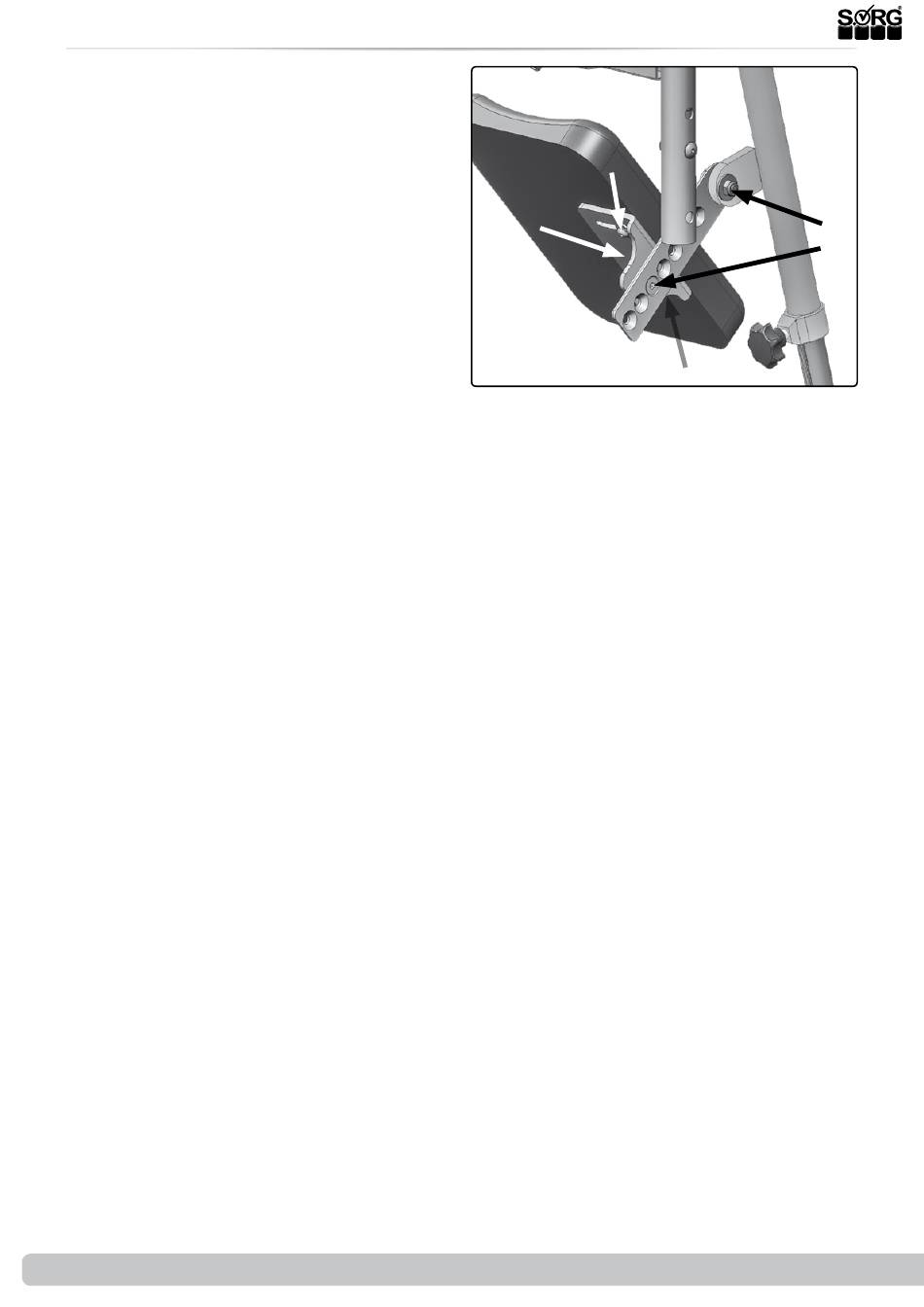

Einstellung Wadenauflage
•
(1) Zur Winkeleinstellung der Waden-
auflage lösen Sie die Schraube (A) und/
oder die Schraube (B),
•
bringen Sie die Wadenauflage in die
gewünschte Position
•
und drehen die Schraube/n (A) und/
oder (B) wieder fest zu.
•
Zum Versetzen der Halterung (C) der
Wadenauflage entfernen Sie die Schrau-
be (B),
•
versetzen die Halterung (C) in die ge-
wünschte Bohrung,
•
setzen die Schraube (B) wieder ein
•
und drehen sie fest zu.
•
Zum Versetzen der Wadenauflage in
ihrer Halterung (C) lösen Sie beide
Schrauben (D) (die zweite ist hier nicht
sichtbar),
•
verschieben Sie die Wadenauflage in die
gewünschte Position
•
und drehen die Schraube (D) wieder
fest zu.
32 von 44
(1)
(C)
Serviceheft Loop
SORG
(D)
(D)
(A)
(B)
2019-08-15
