3.4 Baugruppe Rücken
3.4.5 Umstellung Rückenwinkelverstellung auf Rückenwinkeleinstellung

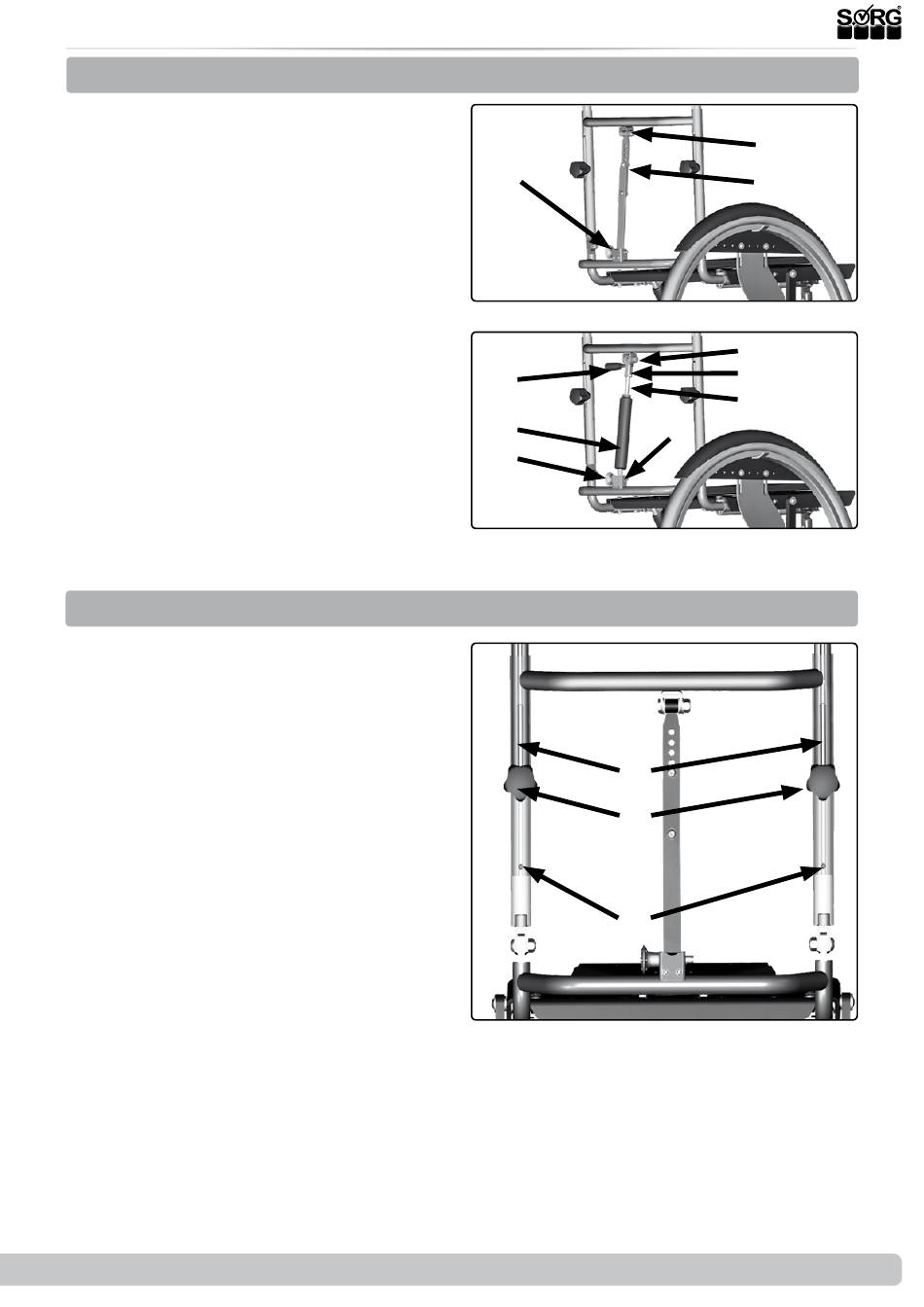

Wenn die Sitzschale von einer Winkeleinstel-
lung (1) auf eine Winkelverstellung (2) umrüs-
ten wollen verfahren Sie wie folgt:
•
(1) entfernen Sie die Verschraubung
(A),
•
entfernen Sie das Verschlusselement (B)
und
•
entfernen Sie das alte Winkeleinstell-
Element (C).
•
(2) Setzen Sie die Gasdruckfeder (A)
unten in die Aufnahme (B) ein und ar-
retieren sie mit dem Verschlusselement
(C),
•
drücken Sie den Auslösehebel (D) der
Gasdruckfeder (A) und stellen die Kol-
benstange (E) auf die Länge ein, in der
die Anbindung oben in die Aufnahme
(F) passt,
•
setzen Sie die Verschraubung (G) wie-
der ein,
•
lassen Sie den Auslösehebel (D) wieder
los und drehen die Schraube (G) fest zu.
3.4.6 Änderung Grundeinstellung Schiebegriffe
Werkseitig montieren wir den Schiebebügel in
der niedrigeren Einstellung.
(3) Hier sind die Rückenrohre transparent
abgebildet, damit Sie die Bohrung in den
Profilrohren sehen können. Zum Ändern dieser
Höhe um 10 cm nach oben:
•
Entfernen Sie beidseitig die Sterngriff-
schrauben (A) komplett (inkl. Halbscha-
len),
•
schieben Sie den Schiebebügel soweit
nach oben, bis in den Führungsschlitzen
(B) die zwei Bohrungen (C) am unteren
Ende des Profilrohrs sichtbar werden,
•
setzen Sie die Sterngriffschrauben (A)
(inkl. Halbschalen) in diese beiden Boh-
rungen (B) ein und drehen sie wieder
fest zu.
