3.5 Baugruppe Beinstützen
3.5.5 Multidirektionale Beinstütze

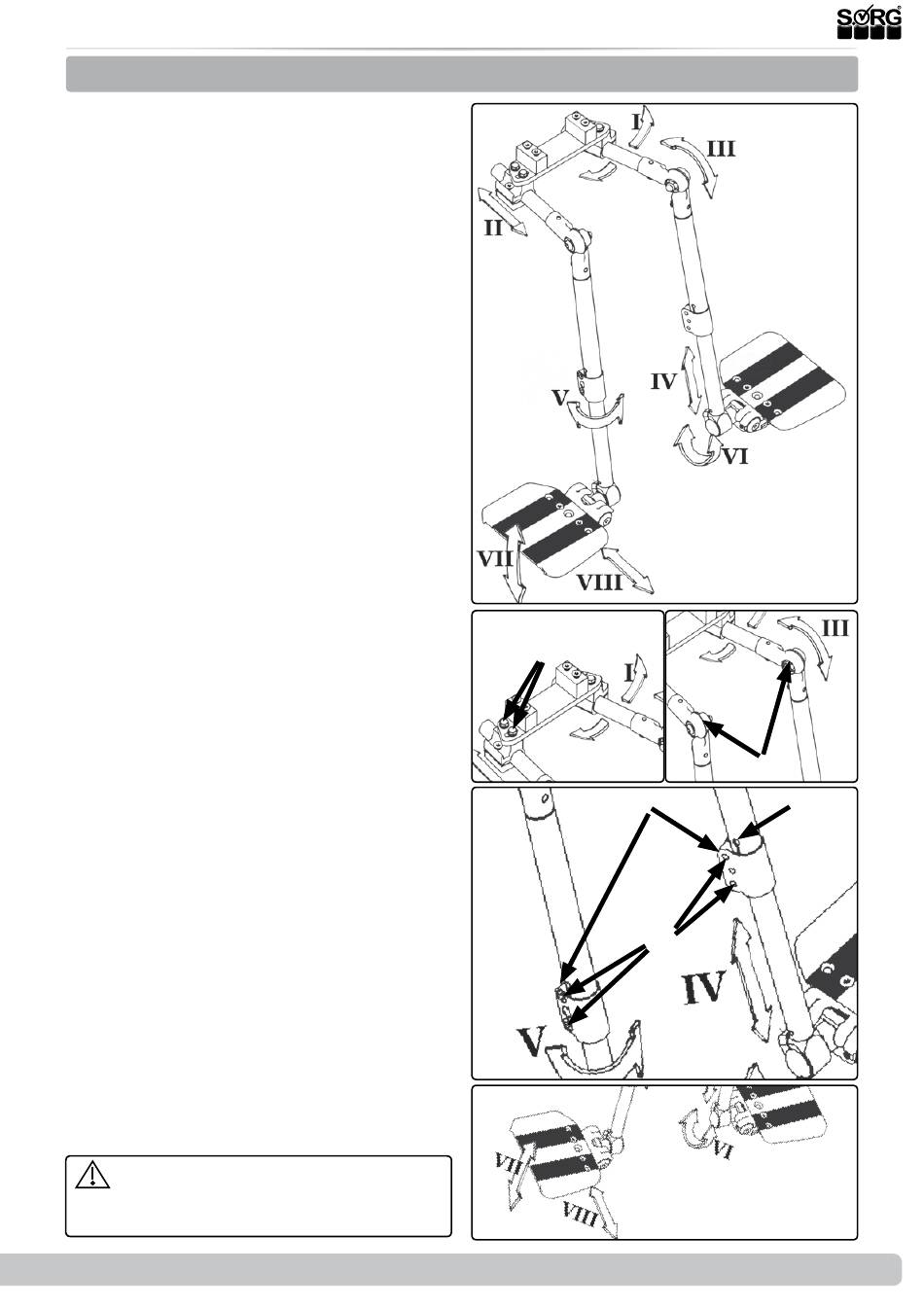

Die multidirektionale Beinstütze hat 8 verschie-
dene Einstellmöglichkeiten, deren Richtungen
hier mit römischen Ziffern (I-VIII) dargestellt
sind. Jede Seite rechts und links kann unab-
hängig voneinander eingestellt werden.
Einstellungen I (Breite der Abduktion)
•
(2) Lösen Sie pro Seite die beide Mut-
tern (A) unter der Sitzplatte,
•
drehen Sie die Beinstütze/n nach innen/
außen in die gewünschte Position und
•
drehen Sie die Schrauben (A) wieder
fest zu.
Einstellungen II (Distanz zur Sitzplatte)
•
Verfahren Sie wie bereits beschrieben.
Einstellungen III (Winkel der Beinstütze)
•
(3) Durch Lösen der/des
Exzenterspanner/s kann an den Raster-
elementen (A) der Winkel eingestellt
werden.
Einstellungen IV (Distanz Sitz- und Fußplatte)
•
(4) Am Ende des Oberen Beinstüt-
zenrohres befindest sich ein gefräßter
Schlitz (A). An dieser Stelle wird das
untere Beinstützenrohr mit der Klemm-
schelle (B) fixiert bzw. gelöst.
•
Lösen Sie die beiden Schrauben (C) an
der jeweiligen Klemmschelle (B),
•
bringen Sie die Fußplatte in die ge-
wünschte Distanz zur Sitzplatte und
•
drehen Sie die Schrauben (C) wieder
fest zu.
Einstellungen V (Drehen der Fußplatte)
•
(4) Lösen Sie die beiden Schrauben (C)
an der jeweiligen Klemmschelle (B),
•
drehen Sie die Fußplatte in die ge-
wünschte Position und
•
drehen Sie die Schrauben (C) wieder
fest zu.
Einstellungen VI-VIII (Drehen der Fußplatte)
•
(5) Verfahren Sie wie bereits beschrie-
ben.
Einstellungen Wadenauflage
•
Verfahren Sie bitte wie bereits beschrie-
ben.
Nach jeder Änderung/Einstellung an der
USL muss die Klemmschelle (4B) absolut fest
zugedreht sein
2019-08-15
(1)
(2)
(A)
(4)
(5)
Serviceheft Loop
SORG
(3)
(A)
(B)
(A)
(C)
33 von 44
