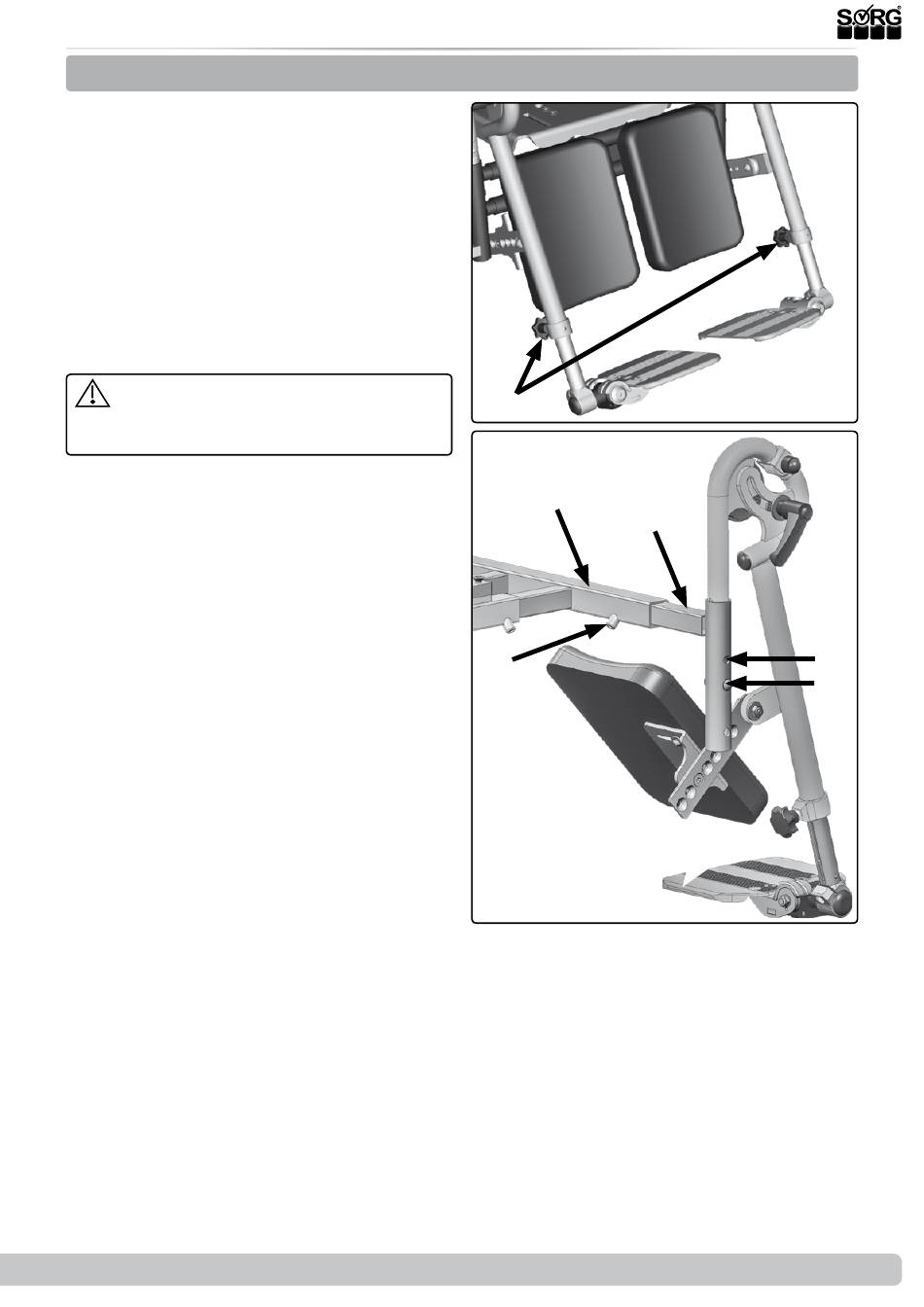

3.5 Baugruppe Beinstützen
3.5.4 Beinstützen hochschwenkbar mit physiologischem Drehpunkt
Einstellung Abstand zwischen Fuß- und Sitz-
platte (USL)
•
(1) Lösen Sie beide Sterngriffschrauben
(A),
•
versetzen Sie die Fußplatte/n in die
neue Position
•
und drehen Sie die Sterngriffschrauben
wieder fest zu.
Die Sterngriffschraube ermöglicht eine jeder-
zeit flexible Einstellung (Längenausgleich) der
USL auch beim Hochschwenken der Beinstüt-
zen.
Nach jeder Änderung/Einstellung an der
USL muss die Sterngriffschraube absolut fest
zugedreht sein.
Für die folgenden Arbeiten:
•
Winkeleinstellung,
•
Anschlagwinkel,
•
Tiefeneinstellung
verfahren Sie bitte, wie bereits beschrieben.
Die beiden Beinstützen können unabhängig
voneinander rechts und links unterschiedlich
positioniert sein/werden.
Einstellung Breite der Beinstütze
•
(2) Lösen Sie den/die Gewindestift/e
(A),
•
ziehen/schieben Sie die Beinstützenauf-
nahme (B) aus der Aufnahme (C) in die
gewünschte Position
•
und drehen Sie den/die Gewindestift/e
wieder fest zu.
•
Zum Versetzen in der Höhe entfernen
Sie die Beinstütze,
•
versetzen die Schraube (D) in die Boh-
rung (E)
•
und drehen die Schraube (D) wieder
fest zu.
•
Setzen Sie die Beinstütze wieder zurück
in die Halterung.
2019-08-15
(1)
(A)
(2)
(C)
(A)
Serviceheft Loop
SORG
(B)
31 von 44
(E)
(D)
