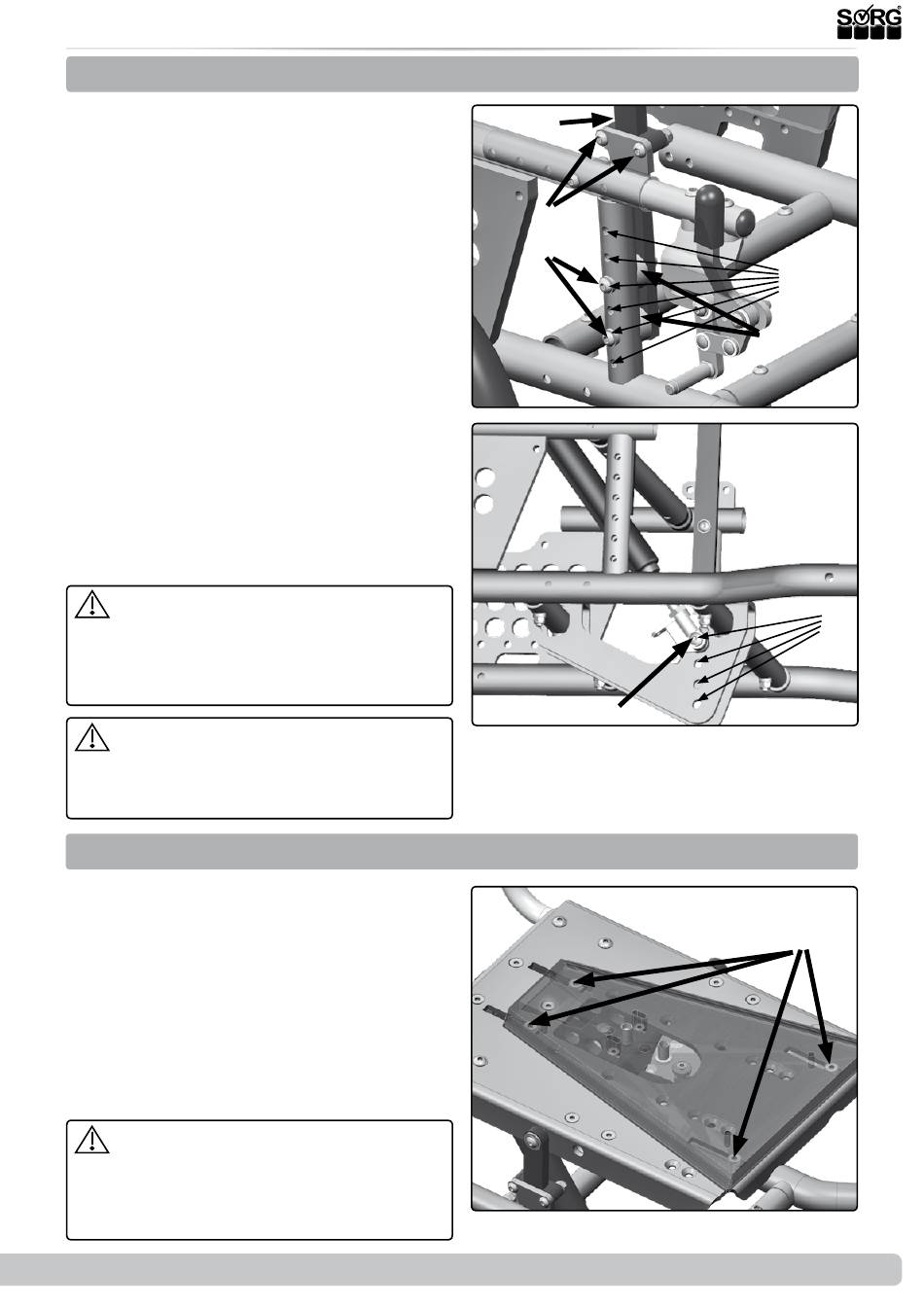

3.3 Baugruppe Sitz
3.3.3 Vertikales Versetzen der Sitzplatte
Zum Verändern der Sitzhöhe in 2-cm-Schritten
bei gleichem Kantelungsweg:
•
(1) lösen Sie beide Schrauben (C) der
Führungsschelle auf beiden Seiten und
•
entfernen Sie beide Schrauben der
Verschraubung (A) der Sitzeinheit inkl.
der Halbschalen (B) auf beiden Seiten
komplett.
•
(2) Entfernen Sie die Verschraubung
der Gasdruckfeder (F) inkl. der Hülsen
komplett.
•
(1) Versetzen Sie die Sitzeinheit mit den
Trägern (D) um das gewünschte Maß im
Bohrbild (E) (je Bohrung um ± 2 cm),
•
(2) versetzen Sie die Gasdruckfeder im
Bohrbild (G) (je Bohrung um ± 2 cm) im
gleichen Maß.
•
Setzen Sie die Schrauben (3A) mit den
Halbschalen (3B) in die neue Position
ein und drehen Sie sie fest zu.
•
Setzen Sie die Schraube (4F) mit den
Hülsen in die Anbindung der Gasdruck-
feder ein und drehen Sie sie fest zu.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
stützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
Wenn Sie die Sitzeinheit mit der Gas-
druckfeder nicht parallel versetzen, ergibt
sich ein anderer Kantelungsweg und eine
andere Sitzneigung.
3.3.4 Position Keilaufnahme
Sie können die Sitzposition, wie im vorherigen
Kapitel beschrieben horizontal und vertikal
über die Sitzplatte einstellen. Zusätzlich kön-
nen Sie die Position der Keilaufnahme verän-
dern.
Zum Ändern der Keilaufnahme-Position:
•
(3) lösen Sie die vier Schrauben (A),
•
schieben den Keil in die gewünschte
Position
•
und drehen alle vier Schrauben (A) wie-
der fest zu.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
stützung einer erfahrenen, kräftigen Hilfsper-
son neu getestet und eingeübt werden.
