2.1.2 Radsturz

Wir montieren die Räder gemäß Ihrer Angaben auf den ge-
wünschten Sturz. Über den Radsturz können Sie oben den
Abstand zwischen den Antriebsrädern verändern (bzgl. der
möglichen Maße siehe Kapitel 2.1.1).

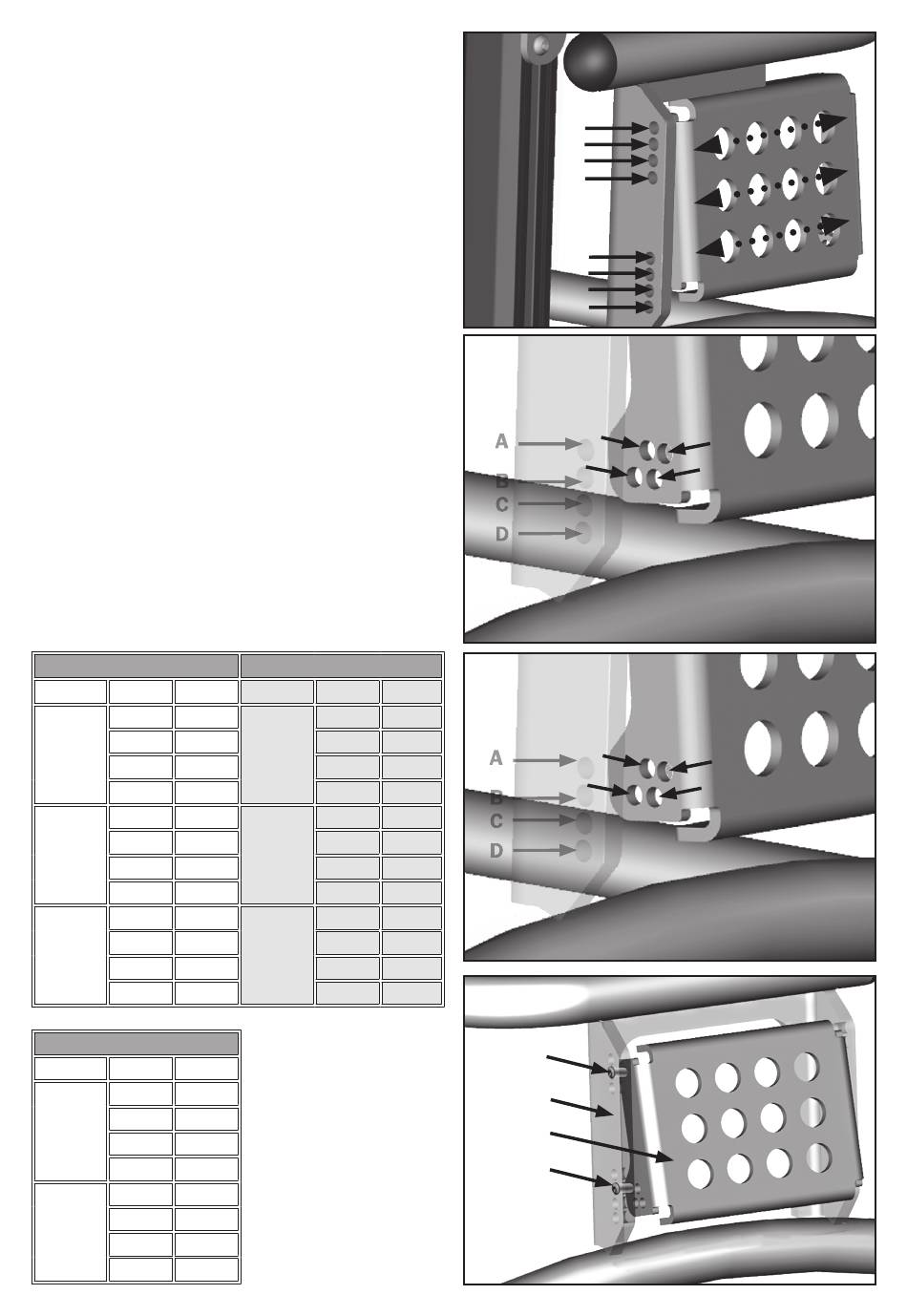

Bild 1 zeigt die jeweilige Reihe (1-3) des Steckachsenfit-
tings für die jeweils passende Radgröße (siehe Tabelle un-
ten) sowie die entsprechenden Auffhängung (A, B, C, D)
der Lochplatte im Lochplattenhalter.
Bild 2 zeigt das Bohrbild für die mögliche Radsturzeinstel-
lung bei Rahmengröße 1 und 2,
Bild 3 zeigt das Bohrbild für die mögliche Radsturzeinstel-
lung bei Rahmengröße 3.
(4) Zum Verändern des Radsturzes entfernen Sie die An-
triebsräder und sichern den Stehtrainer gegen Wegrollen
über die Radfeststeller der hinteren Lenkrollen.
• Entfernen Sie auf beiden Seiten jeweils beide
Schrauben (A).
• Entfernen Sie auf beiden Seiten jeweils beide
Schrauben (B).
• Versetzen Sie die Lochplatte (C) im Lochplattenhal-
ter (D) gemäß der Angaben anhand der Tabelle un-
ten.
• Setzen Sie alle Schrauben wieder ein und drehen
Sie sie fest zu und stecken Sie die Räder wieder ein.
Rahmengröße 1
Radgröße Sturz Position Radgröße Sturz Position
3° 3A
6° 3A
24"
9° 3B
12° 3C
3° 2A
6° 2A
26"
9° 2B
12° 2C
3° 1A
6° 1A
28"
9° 1B
12° 1C
Rahmengröße 3
Radgröße Sturz Position
0° 3A
3° 3A
32"
6° 3B
9° 3C
0° 1A
3° 1A
36"
6° 1B
9° 1C
Rahmengröße 2
3° 3B
6° 3C
28"
9° 3C
12° 3D
3° 2A
6° 2A
30"
9° 2B
12° 2C
3° 1A
6° 1A
32"
9° 1B
12° 1C
(1)
A
B
C
D
A
B
C
D
(2)
9°
12°
(3)
6°
9°
(4)
(A)
(D)
(C)
(B)
