SORG

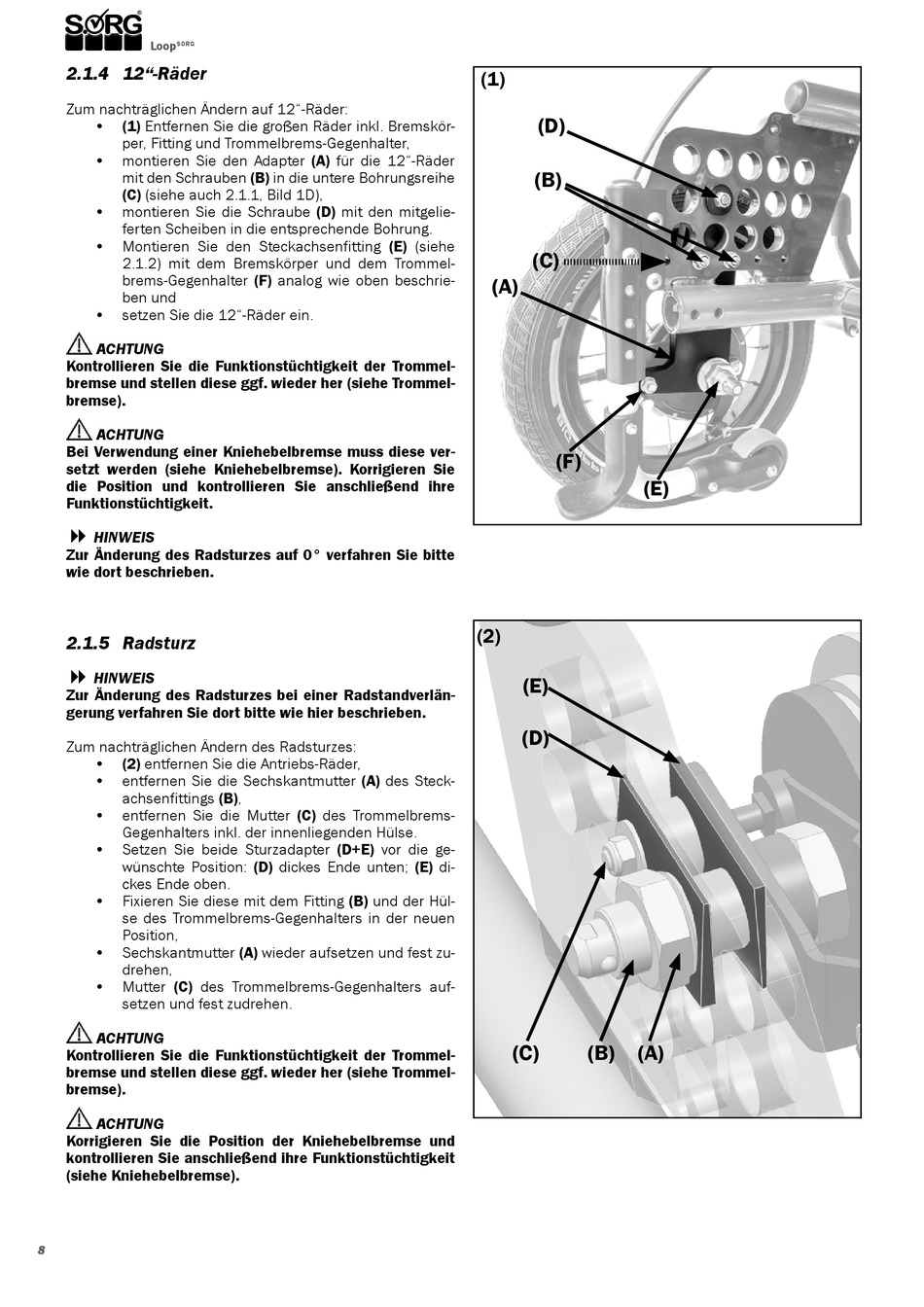

2.1.4 12"-Räder
Zum nachträglichen Ändern auf 12"-Räder:
•
(1) Entfernen Sie die großen Räder inkl. Bremskör-
per, Fitting und Trommelbrems-Gegenhalter,
•
montieren Sie den Adapter (A) für die 12"-Räder
mit den Schrauben (B) in die untere Bohrungsreihe
(C) (siehe auch 2.1.1, Bild 1D),
•
montieren Sie die Schraube (D) mit den mitgelie-
ferten Scheiben in die entsprechende Bohrung.
•
Montieren Sie den Steckachsenfitting (E) (siehe
2.1.2) mit dem Bremskörper und dem Trommel-
brems-Gegenhalter (F) analog wie oben beschrie-
ben und
•
setzen Sie die 12"-Räder ein.
ACHTUNG
Kontrollieren Sie die Funktionstüchtigkeit der Trommel-
bremse und stellen diese ggf. wieder her (siehe Trommel-
bremse).
ACHTUNG
Bei Verwendung einer Kniehebelbremse muss diese ver-
setzt werden (siehe Kniehebelbremse). Korrigieren Sie
die Position und kontrollieren Sie anschließend ihre
Funktionstüchtigkeit.
�
HINWEIS
Zur Änderung des Radsturzes auf 0° verfahren Sie bitte
wie dort beschrieben.
2.1.5 Radsturz
�
HINWEIS
Zur Änderung des Radsturzes bei einer Radstandverlän-
gerung verfahren Sie dort bitte wie hier beschrieben.
Zum nachträglichen Ändern des Radsturzes:
•
(2) entfernen Sie die Antriebs-Räder,
•
entfernen Sie die Sechskantmutter (A) des Steck-
achsenfittings (B),
•
entfernen Sie die Mutter (C) des Trommelbrems-
Gegenhalters inkl. der innenliegenden Hülse.
•
Setzen Sie beide Sturzadapter (D+E) vor die ge-
wünschte Position: (D) dickes Ende unten; (E) di-
ckes Ende oben.
•
Fixieren Sie diese mit dem Fitting (B) und der Hül-
se des Trommelbrems-Gegenhalters in der neuen
Position,
•
Sechskantmutter (A) wieder aufsetzen und fest zu-
drehen,
•
Mutter (C) des Trommelbrems-Gegenhalters auf-
setzen und fest zudrehen.
ACHTUNG
Kontrollieren Sie die Funktionstüchtigkeit der Trommel-
bremse und stellen diese ggf. wieder her (siehe Trommel-
bremse).
ACHTUNG
Korrigieren Sie die Position der Kniehebelbremse und
kontrollieren Sie anschließend ihre Funktionstüchtigkeit
(siehe Kniehebelbremse).
8
(1)
(D)
(B)
(C)
(A)
(F)
(E)
(2)
(E)
(D)
(C)
(B)
(A)
