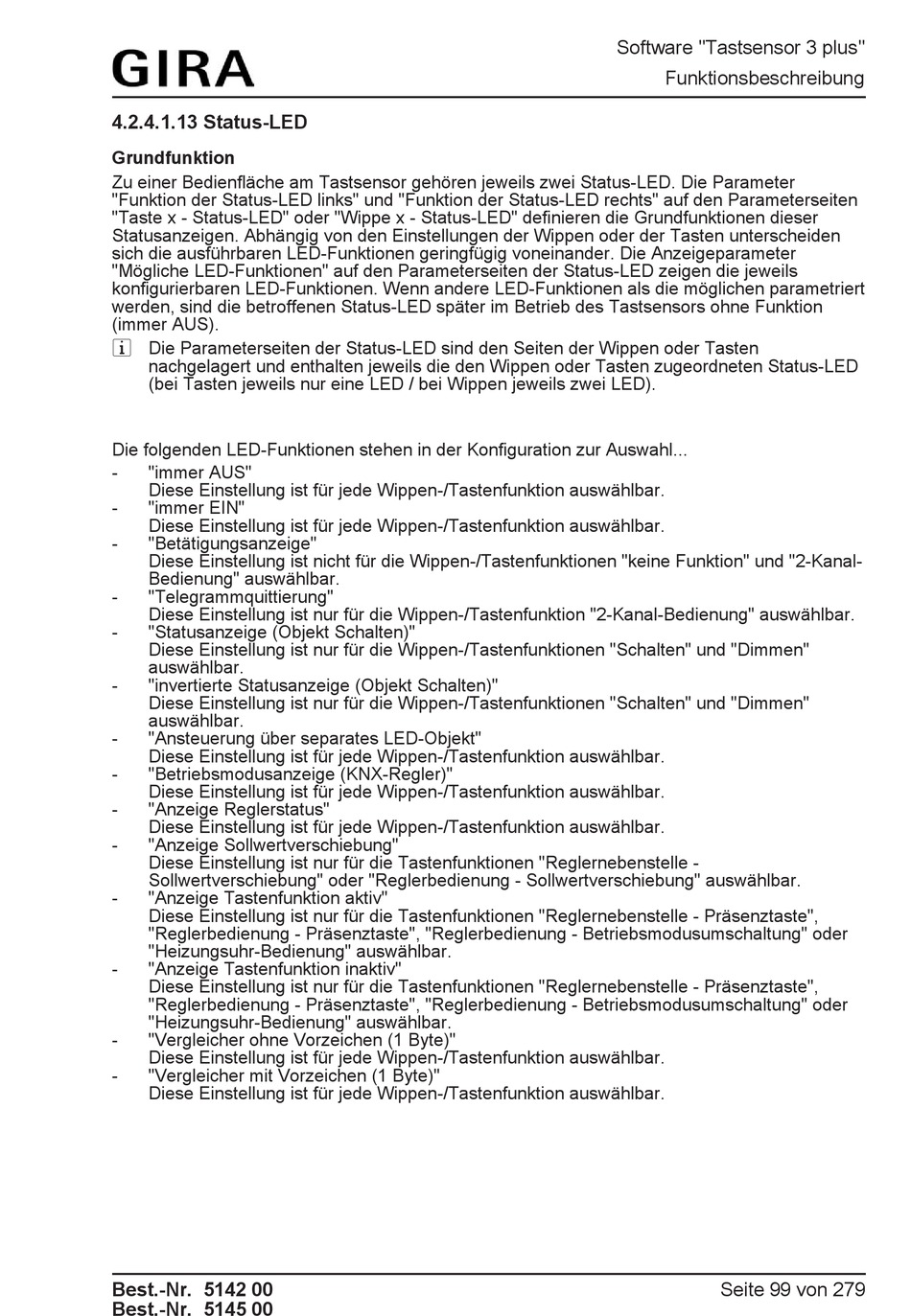

4.2.4.1.13 Status-LED

Grundfunktion
Zu einer Bedienfläche am Tastsensor gehören jeweils zwei Status-LED. Die Parameter
"Funktion der Status-LED links" und "Funktion der Status-LED rechts" auf den Parameterseiten
"Taste x - Status-LED" oder "Wippe x - Status-LED" definieren die Grundfunktionen dieser
Statusanzeigen. Abhängig von den Einstellungen der Wippen oder der Tasten unterscheiden
sich die ausführbaren LED-Funktionen geringfügig voneinander. Die Anzeigeparameter
"Mögliche LED-Funktionen" auf den Parameterseiten der Status-LED zeigen die jeweils
konfigurierbaren LED-Funktionen. Wenn andere LED-Funktionen als die möglichen parametriert
werden, sind die betroffenen Status-LED später im Betrieb des Tastsensors ohne Funktion
(immer AUS).
i Die Parameterseiten der Status-LED sind den Seiten der Wippen oder Tasten
nachgelagert und enthalten jeweils die den Wippen oder Tasten zugeordneten Status-LED
(bei Tasten jeweils nur eine LED / bei Wippen jeweils zwei LED).
Die folgenden LED-Funktionen stehen in der Konfiguration zur Auswahl...
- "immer AUS"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "immer EIN"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "Betätigungsanzeige"
Diese Einstellung ist nicht für die Wippen-/Tastenfunktionen "keine Funktion" und "2-Kanal-
Bedienung" auswählbar.
- "Telegrammquittierung"
Diese Einstellung ist nur für die Wippen-/Tastenfunktion "2-Kanal-Bedienung" auswählbar.
- "Statusanzeige (Objekt Schalten)"
Diese Einstellung ist nur für die Wippen-/Tastenfunktionen "Schalten" und "Dimmen"
auswählbar.
- "invertierte Statusanzeige (Objekt Schalten)"
Diese Einstellung ist nur für die Wippen-/Tastenfunktionen "Schalten" und "Dimmen"
auswählbar.
- "Ansteuerung über separates LED-Objekt"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "Betriebsmodusanzeige (KNX-Regler)"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "Anzeige Reglerstatus"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "Anzeige Sollwertverschiebung"
Diese Einstellung ist nur für die Tastenfunktionen "Reglernebenstelle -
Sollwertverschiebung" oder "Reglerbedienung - Sollwertverschiebung" auswählbar.
- "Anzeige Tastenfunktion aktiv"
Diese Einstellung ist nur für die Tastenfunktionen "Reglernebenstelle - Präsenztaste",
"Reglerbedienung - Präsenztaste", "Reglerbedienung - Betriebsmodusumschaltung" oder
"Heizungsuhr-Bedienung" auswählbar.
- "Anzeige Tastenfunktion inaktiv"
Diese Einstellung ist nur für die Tastenfunktionen "Reglernebenstelle - Präsenztaste",
"Reglerbedienung - Präsenztaste", "Reglerbedienung - Betriebsmodusumschaltung" oder
"Heizungsuhr-Bedienung" auswählbar.
- "Vergleicher ohne Vorzeichen (1 Byte)"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
- "Vergleicher mit Vorzeichen (1 Byte)"
Diese Einstellung ist für jede Wippen-/Tastenfunktion auswählbar.
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Software "Tastsensor 3 plus"
Funktionsbeschreibung
Seite 99 von 279
