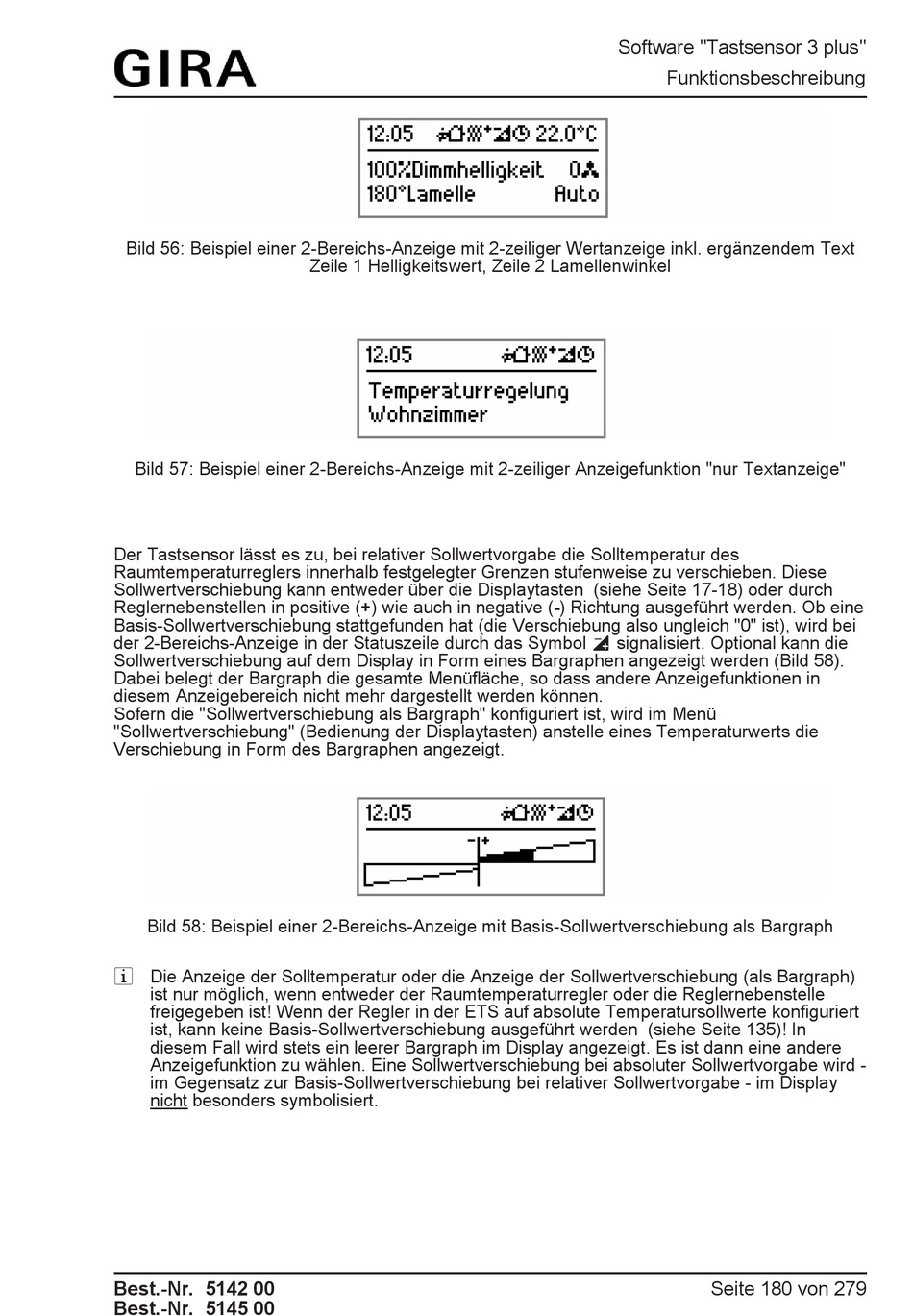

Bild 56: Beispiel einer 2-Bereichs-Anzeige mit 2-zeiliger Wertanzeige inkl. ergänzendem Text
Bild 57: Beispiel einer 2-Bereichs-Anzeige mit 2-zeiliger Anzeigefunktion "nur Textanzeige"
Der Tastsensor lässt es zu, bei relativer Sollwertvorgabe die Solltemperatur des
Raumtemperaturreglers innerhalb festgelegter Grenzen stufenweise zu verschieben. Diese
Sollwertverschiebung kann entweder über die Displaytasten (siehe Seite 17-18) oder durch
Reglernebenstellen in positive (+) wie auch in negative (-) Richtung ausgeführt werden. Ob eine
Basis-Sollwertverschiebung stattgefunden hat (die Verschiebung also ungleich "0" ist), wird bei
der 2-Bereichs-Anzeige in der Statuszeile durch das Symbol z signalisiert. Optional kann die
Sollwertverschiebung auf dem Display in Form eines Bargraphen angezeigt werden (Bild 58).
Dabei belegt der Bargraph die gesamte Menüfläche, so dass andere Anzeigefunktionen in
diesem Anzeigebereich nicht mehr dargestellt werden können.
Sofern die "Sollwertverschiebung als Bargraph" konfiguriert ist, wird im Menü
"Sollwertverschiebung" (Bedienung der Displaytasten) anstelle eines Temperaturwerts die
Verschiebung in Form des Bargraphen angezeigt.
Bild 58: Beispiel einer 2-Bereichs-Anzeige mit Basis-Sollwertverschiebung als Bargraph
i Die Anzeige der Solltemperatur oder die Anzeige der Sollwertverschiebung (als Bargraph)
ist nur möglich, wenn entweder der Raumtemperaturregler oder die Reglernebenstelle
freigegeben ist! Wenn der Regler in der ETS auf absolute Temperatursollwerte konfiguriert
ist, kann keine Basis-Sollwertverschiebung ausgeführt werden (siehe Seite 135)! In
diesem Fall wird stets ein leerer Bargraph im Display angezeigt. Es ist dann eine andere
Anzeigefunktion zu wählen. Eine Sollwertverschiebung bei absoluter Sollwertvorgabe wird -
im Gegensatz zur Basis-Sollwertverschiebung bei relativer Sollwertvorgabe - im Display
nicht besonders symbolisiert.
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Zeile 1 Helligkeitswert, Zeile 2 Lamellenwinkel
