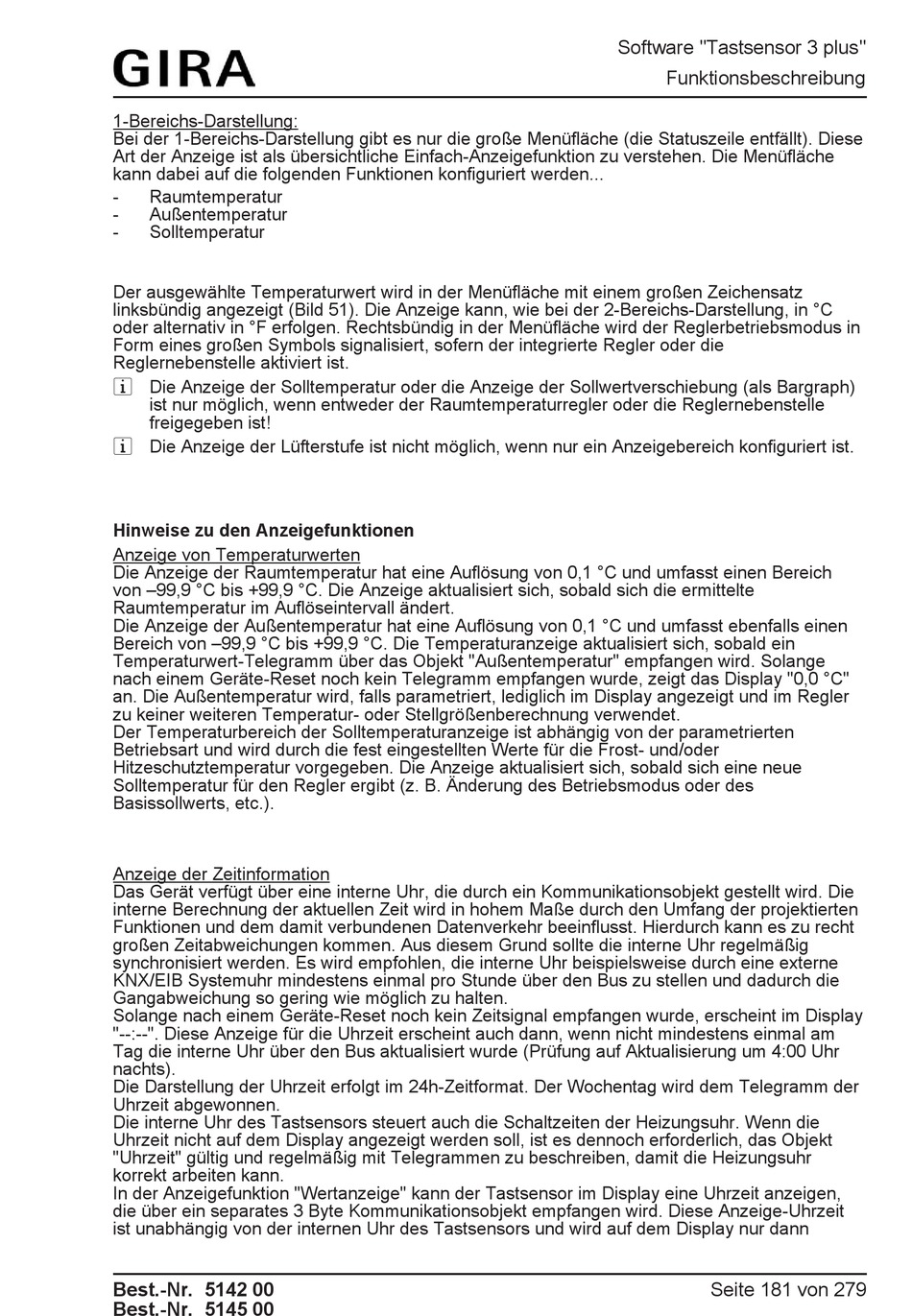

1-Bereichs-Darstellung:
Bei der 1-Bereichs-Darstellung gibt es nur die große Menüfläche (die Statuszeile entfällt). Diese
Art der Anzeige ist als übersichtliche Einfach-Anzeigefunktion zu verstehen. Die Menüfläche
kann dabei auf die folgenden Funktionen konfiguriert werden...
- Raumtemperatur
- Außentemperatur
- Solltemperatur
Der ausgewählte Temperaturwert wird in der Menüfläche mit einem großen Zeichensatz
linksbündig angezeigt (Bild 51). Die Anzeige kann, wie bei der 2-Bereichs-Darstellung, in °C
oder alternativ in °F erfolgen. Rechtsbündig in der Menüfläche wird der Reglerbetriebsmodus in
Form eines großen Symbols signalisiert, sofern der integrierte Regler oder die
Reglernebenstelle aktiviert ist.
i Die Anzeige der Solltemperatur oder die Anzeige der Sollwertverschiebung (als Bargraph)
ist nur möglich, wenn entweder der Raumtemperaturregler oder die Reglernebenstelle
freigegeben ist!
i Die Anzeige der Lüfterstufe ist nicht möglich, wenn nur ein Anzeigebereich konfiguriert ist.
Hinweise zu den Anzeigefunktionen
Anzeige von Temperaturwerten
Die Anzeige der Raumtemperatur hat eine Auflösung von 0,1 °C und umfasst einen Bereich
von –99,9 °C bis +99,9 °C. Die Anzeige aktualisiert sich, sobald sich die ermittelte
Raumtemperatur im Auflöseintervall ändert.
Die Anzeige der Außentemperatur hat eine Auflösung von 0,1 °C und umfasst ebenfalls einen
Bereich von –99,9 °C bis +99,9 °C. Die Temperaturanzeige aktualisiert sich, sobald ein
Temperaturwert-Telegramm über das Objekt "Außentemperatur" empfangen wird. Solange
nach einem Geräte-Reset noch kein Telegramm empfangen wurde, zeigt das Display "0,0 °C"
an. Die Außentemperatur wird, falls parametriert, lediglich im Display angezeigt und im Regler
zu keiner weiteren Temperatur- oder Stellgrößenberechnung verwendet.
Der Temperaturbereich der Solltemperaturanzeige ist abhängig von der parametrierten
Betriebsart und wird durch die fest eingestellten Werte für die Frost- und/oder
Hitzeschutztemperatur vorgegeben. Die Anzeige aktualisiert sich, sobald sich eine neue
Solltemperatur für den Regler ergibt (z. B. Änderung des Betriebsmodus oder des
Basissollwerts, etc.).
Anzeige der Zeitinformation
Das Gerät verfügt über eine interne Uhr, die durch ein Kommunikationsobjekt gestellt wird. Die
interne Berechnung der aktuellen Zeit wird in hohem Maße durch den Umfang der projektierten
Funktionen und dem damit verbundenen Datenverkehr beeinflusst. Hierdurch kann es zu recht
großen Zeitabweichungen kommen. Aus diesem Grund sollte die interne Uhr regelmäßig
synchronisiert werden. Es wird empfohlen, die interne Uhr beispielsweise durch eine externe
KNX/EIB Systemuhr mindestens einmal pro Stunde über den Bus zu stellen und dadurch die
Gangabweichung so gering wie möglich zu halten.
Solange nach einem Geräte-Reset noch kein Zeitsignal empfangen wurde, erscheint im Display
"--:--". Diese Anzeige für die Uhrzeit erscheint auch dann, wenn nicht mindestens einmal am
Tag die interne Uhr über den Bus aktualisiert wurde (Prüfung auf Aktualisierung um 4:00 Uhr
nachts).
Die Darstellung der Uhrzeit erfolgt im 24h-Zeitformat. Der Wochentag wird dem Telegramm der
Uhrzeit abgewonnen.
Die interne Uhr des Tastsensors steuert auch die Schaltzeiten der Heizungsuhr. Wenn die
Uhrzeit nicht auf dem Display angezeigt werden soll, ist es dennoch erforderlich, das Objekt
"Uhrzeit" gültig und regelmäßig mit Telegrammen zu beschreiben, damit die Heizungsuhr
korrekt arbeiten kann.
In der Anzeigefunktion "Wertanzeige" kann der Tastsensor im Display eine Uhrzeit anzeigen,
die über ein separates 3 Byte Kommunikationsobjekt empfangen wird. Diese Anzeige-Uhrzeit
ist unabhängig von der internen Uhr des Tastsensors und wird auf dem Display nur dann
