o Abschließend die Wippenabdeckungen inkl. Beschriftungsschilder durch Aufrasten
montieren.
i Vor endgültiger Montage der Wippenabdeckungen muss die physikalische Adresse in das
Gerät geladen werden (siehe Seite 13).
Gerät montieren und anschließen für Gerätevariante 5fach (doppelte Höhe)

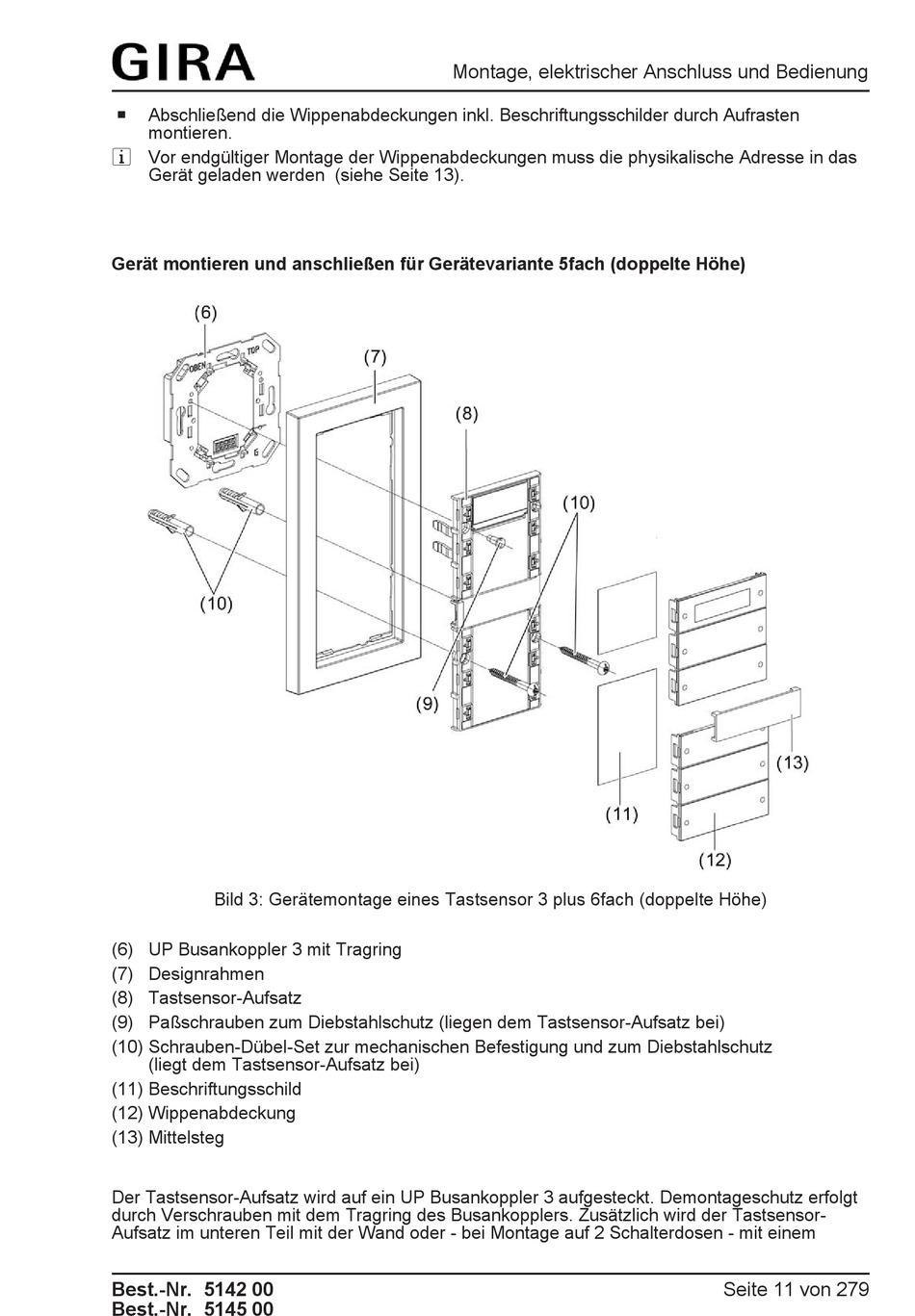

Bild 3: Gerätemontage eines Tastsensor 3 plus 6fach (doppelte Höhe)
(6) UP Busankoppler 3 mit Tragring
(7) Designrahmen
(8) Tastsensor-Aufsatz
(9) Paßschrauben zum Diebstahlschutz (liegen dem Tastsensor-Aufsatz bei)
(10) Schrauben-Dübel-Set zur mechanischen Befestigung und zum Diebstahlschutz
(liegt dem Tastsensor-Aufsatz bei)
(11) Beschriftungsschild
(12) Wippenabdeckung
(13) Mittelsteg
Der Tastsensor-Aufsatz wird auf ein UP Busankoppler 3 aufgesteckt. Demontageschutz erfolgt
durch Verschrauben mit dem Tragring des Busankopplers. Zusätzlich wird der Tastsensor-
Aufsatz im unteren Teil mit der Wand oder - bei Montage auf 2 Schalterdosen - mit einem
Best.-Nr. 5142 00
Best.-Nr. 5145 00
