Montage, elektrischer Anschluss und Bedienung
"Solltemp. Heizen" und "Solltemp. Kühlen" temporär ausgeblendet sein. Sofern die Sperrung
der Reglerbedienung über den Bus aktiviert wird, noch während das Konfigurationsmenü am
Gerät aktiv ist, so zeigt der Tastsensor beim Verändern von gesperrten Reglereinstellungen im
Display den Text "Die Einstellung wurde verworfen" an und signalisiert somit, dass eine
Bedienung nicht mehr möglich ist.
Lüftersteuerung
Über das Menü "Lüftersteuerung" kann die Lüfterstufe eines vorhandenen Gebläsekonvektors,
der durch einen Gira KNX/EIB Fan Coil Aktor (Best.-Nr. 2163 00) angesteuert wird, stufenweise
hoch- oder heruntergeschaltet werden. Bei der Bedienung wird der Automatikbetrieb und der
manuelle Betrieb des Gebläsekonvektors unterschieden.
Nach der Bestätigung des Hauptmenüeintrags "Lüftersteuerung" durch OK verzweigt das
Display in das entsprechende Untermenü (Bild 10) und zeigt den Automatikbetrieb oder die
Lüfterstufe des Gebläsekonvektors an.

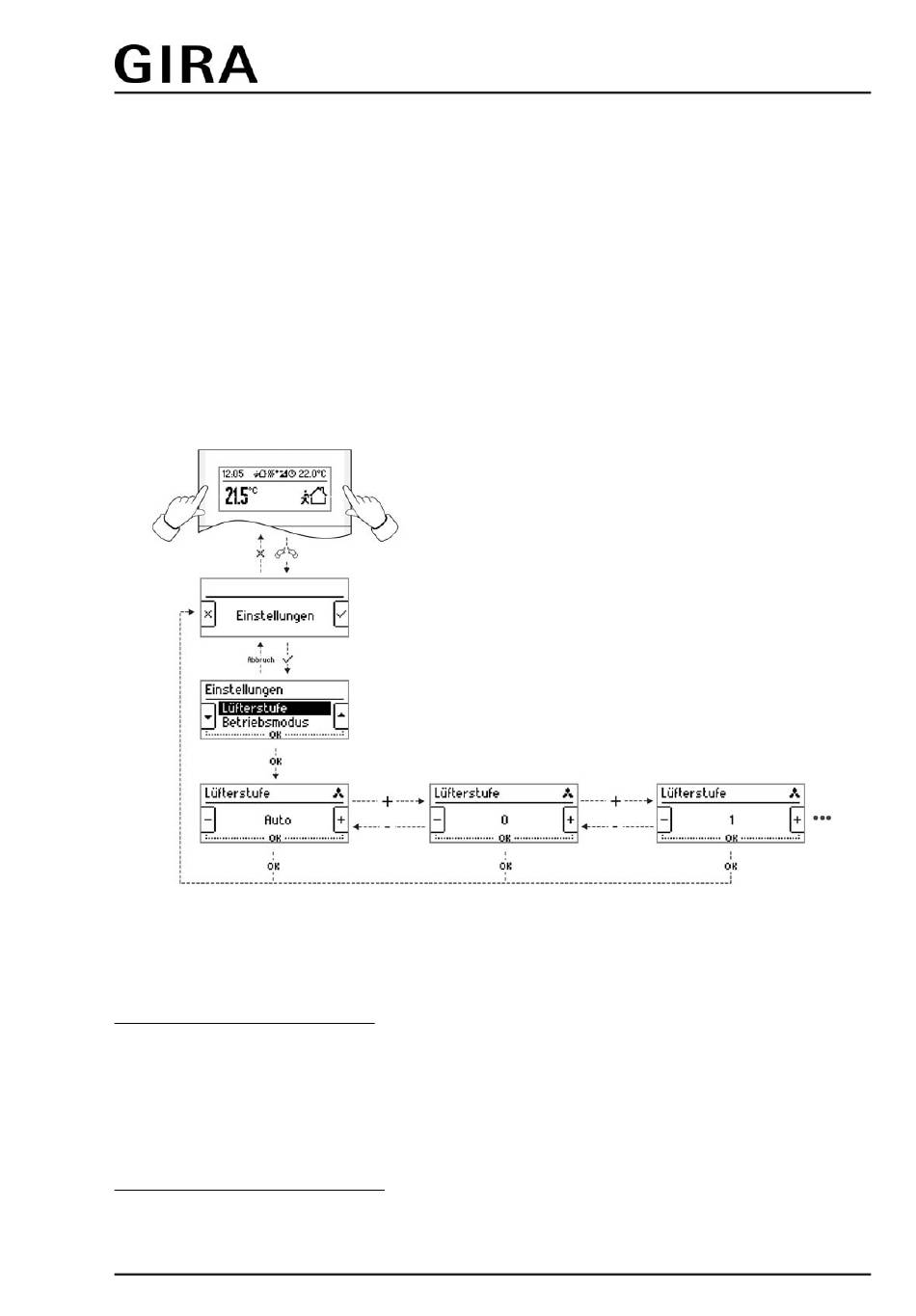

Bild 10: Beispiel für das Untermenü der manuellen Lüftersteuerung
Bei der manuellen Lüftersteuerung wird unterschieden, ob beim Aufruf des Menüs der
Automatikbetrieb oder der manuelle Betrieb des Gebläsekonvektors aktiv ist.
Bei aktiviertem Automatikbetrieb:
Das Display zeigt "Auto" an. Durch Drücken der Displaytaste - oder + wird zunächst
automatisch der manuelle Betrieb aktiviert. Die Automatik der Gebläsesteuerung ist dann außer
Kraft gesetzt. Das Display zeigt die aktive Lüfterstufe an. Durch Drücken der rechten
Displaytaste + kann die Lüfterstufe nun manuell jeweils eine Stufe hochgeschaltet werden, bis
die Maximalstufe erreicht ist. Durch Betätigen der linken Displaytaste - kann die Lüfterstufe
stufenweise bis auf "0" (Lüfter AUS) heruntergeschaltet werden. Ein erneutes Drücken der
linken Displaytaste - im Zustand "AUS" deaktiviert die manuelle Lüftersteuerung und aktiviert
den Automatikbetrieb wieder. Das Display zeigt dann "Auto".
Bei aktiviertem manuellen Betrieb:
Das Display zeigt die aktive Lüfterstufe der manuellen Steuerung an. Durch jedes Drücken der
rechten Displaytaste + kann die Lüfterstufe manuell eine Stufe hochgeschaltet werden, bis die
Maximalstufe erreicht ist. Durch Betätigen der linken Displaytaste - kann die Lüfterstufe
