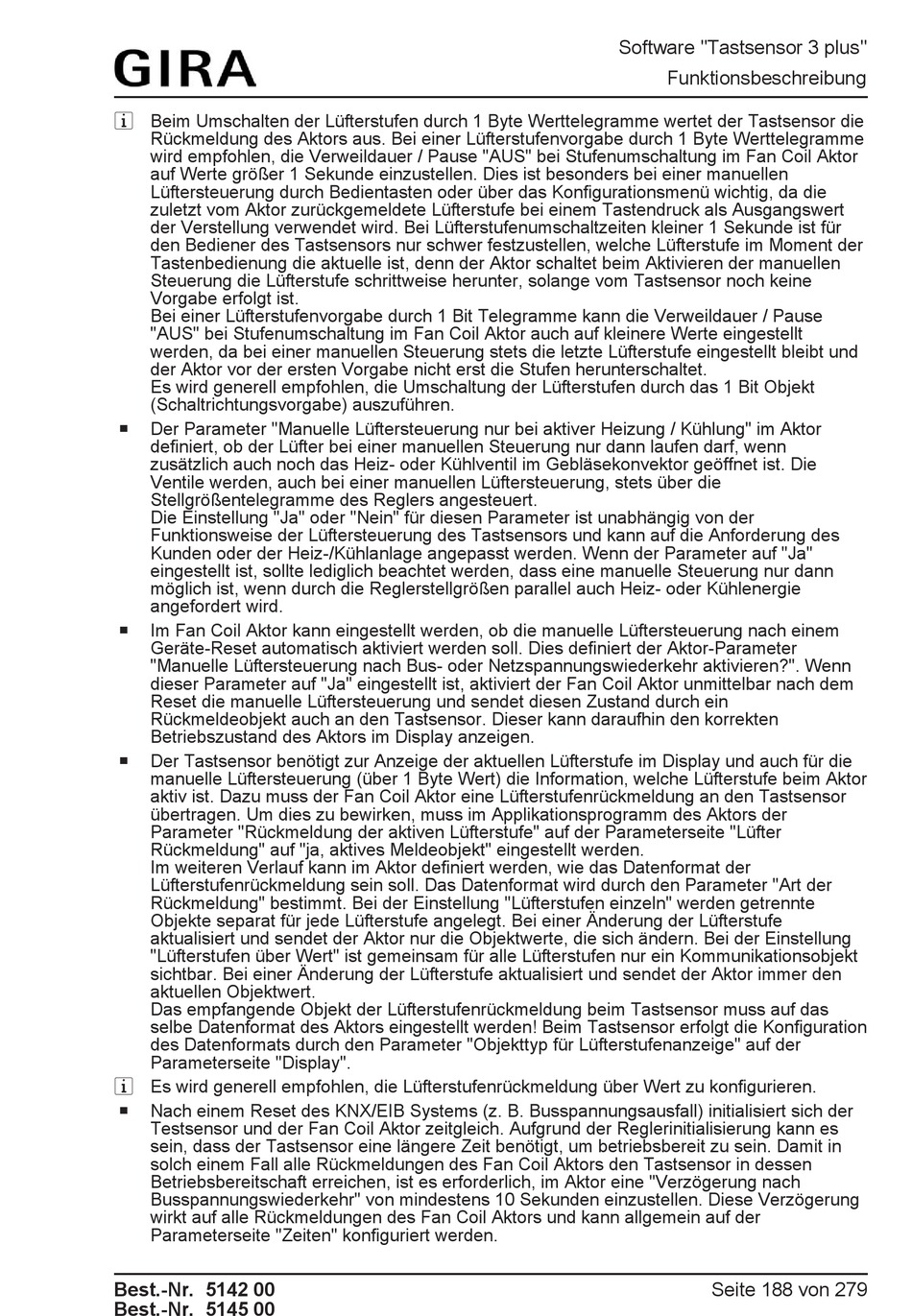

i Beim Umschalten der Lüfterstufen durch 1 Byte Werttelegramme wertet der Tastsensor die
Rückmeldung des Aktors aus. Bei einer Lüfterstufenvorgabe durch 1 Byte Werttelegramme
wird empfohlen, die Verweildauer / Pause "AUS" bei Stufenumschaltung im Fan Coil Aktor
auf Werte größer 1 Sekunde einzustellen. Dies ist besonders bei einer manuellen
Lüftersteuerung durch Bedientasten oder über das Konfigurationsmenü wichtig, da die
zuletzt vom Aktor zurückgemeldete Lüfterstufe bei einem Tastendruck als Ausgangswert
der Verstellung verwendet wird. Bei Lüfterstufenumschaltzeiten kleiner 1 Sekunde ist für
den Bediener des Tastsensors nur schwer festzustellen, welche Lüfterstufe im Moment der
Tastenbedienung die aktuelle ist, denn der Aktor schaltet beim Aktivieren der manuellen
Steuerung die Lüfterstufe schrittweise herunter, solange vom Tastsensor noch keine
Vorgabe erfolgt ist.
Bei einer Lüfterstufenvorgabe durch 1 Bit Telegramme kann die Verweildauer / Pause
"AUS" bei Stufenumschaltung im Fan Coil Aktor auch auf kleinere Werte eingestellt
werden, da bei einer manuellen Steuerung stets die letzte Lüfterstufe eingestellt bleibt und
der Aktor vor der ersten Vorgabe nicht erst die Stufen herunterschaltet.
Es wird generell empfohlen, die Umschaltung der Lüfterstufen durch das 1 Bit Objekt
(Schaltrichtungsvorgabe) auszuführen.
o Der Parameter "Manuelle Lüftersteuerung nur bei aktiver Heizung / Kühlung" im Aktor
definiert, ob der Lüfter bei einer manuellen Steuerung nur dann laufen darf, wenn
zusätzlich auch noch das Heiz- oder Kühlventil im Gebläsekonvektor geöffnet ist. Die
Ventile werden, auch bei einer manuellen Lüftersteuerung, stets über die
Stellgrößentelegramme des Reglers angesteuert.
Die Einstellung "Ja" oder "Nein" für diesen Parameter ist unabhängig von der
Funktionsweise der Lüftersteuerung des Tastsensors und kann auf die Anforderung des
Kunden oder der Heiz-/Kühlanlage angepasst werden. Wenn der Parameter auf "Ja"
eingestellt ist, sollte lediglich beachtet werden, dass eine manuelle Steuerung nur dann
möglich ist, wenn durch die Reglerstellgrößen parallel auch Heiz- oder Kühlenergie
angefordert wird.
o Im Fan Coil Aktor kann eingestellt werden, ob die manuelle Lüftersteuerung nach einem
Geräte-Reset automatisch aktiviert werden soll. Dies definiert der Aktor-Parameter
"Manuelle Lüftersteuerung nach Bus- oder Netzspannungswiederkehr aktivieren?". Wenn
dieser Parameter auf "Ja" eingestellt ist, aktiviert der Fan Coil Aktor unmittelbar nach dem
Reset die manuelle Lüftersteuerung und sendet diesen Zustand durch ein
Rückmeldeobjekt auch an den Tastsensor. Dieser kann daraufhin den korrekten
Betriebszustand des Aktors im Display anzeigen.
o Der Tastsensor benötigt zur Anzeige der aktuellen Lüfterstufe im Display und auch für die
manuelle Lüftersteuerung (über 1 Byte Wert) die Information, welche Lüfterstufe beim Aktor
aktiv ist. Dazu muss der Fan Coil Aktor eine Lüfterstufenrückmeldung an den Tastsensor
übertragen. Um dies zu bewirken, muss im Applikationsprogramm des Aktors der
Parameter "Rückmeldung der aktiven Lüfterstufe" auf der Parameterseite "Lüfter
Rückmeldung" auf "ja, aktives Meldeobjekt" eingestellt werden.
Im weiteren Verlauf kann im Aktor definiert werden, wie das Datenformat der
Lüfterstufenrückmeldung sein soll. Das Datenformat wird durch den Parameter "Art der
Rückmeldung" bestimmt. Bei der Einstellung "Lüfterstufen einzeln" werden getrennte
Objekte separat für jede Lüfterstufe angelegt. Bei einer Änderung der Lüfterstufe
aktualisiert und sendet der Aktor nur die Objektwerte, die sich ändern. Bei der Einstellung
"Lüfterstufen über Wert" ist gemeinsam für alle Lüfterstufen nur ein Kommunikationsobjekt
sichtbar. Bei einer Änderung der Lüfterstufe aktualisiert und sendet der Aktor immer den
aktuellen Objektwert.
Das empfangende Objekt der Lüfterstufenrückmeldung beim Tastsensor muss auf das
selbe Datenformat des Aktors eingestellt werden! Beim Tastsensor erfolgt die Konfiguration
des Datenformats durch den Parameter "Objekttyp für Lüfterstufenanzeige" auf der
Parameterseite "Display".
i Es wird generell empfohlen, die Lüfterstufenrückmeldung über Wert zu konfigurieren.
o Nach einem Reset des KNX/EIB Systems (z. B. Busspannungsausfall) initialisiert sich der
Testsensor und der Fan Coil Aktor zeitgleich. Aufgrund der Reglerinitialisierung kann es
sein, dass der Tastsensor eine längere Zeit benötigt, um betriebsbereit zu sein. Damit in
solch einem Fall alle Rückmeldungen des Fan Coil Aktors den Tastsensor in dessen
Betriebsbereitschaft erreichen, ist es erforderlich, im Aktor eine "Verzögerung nach
Busspannungswiederkehr" von mindestens 10 Sekunden einzustellen. Diese Verzögerung
wirkt auf alle Rückmeldungen des Fan Coil Aktors und kann allgemein auf der
Parameterseite "Zeiten" konfiguriert werden.
