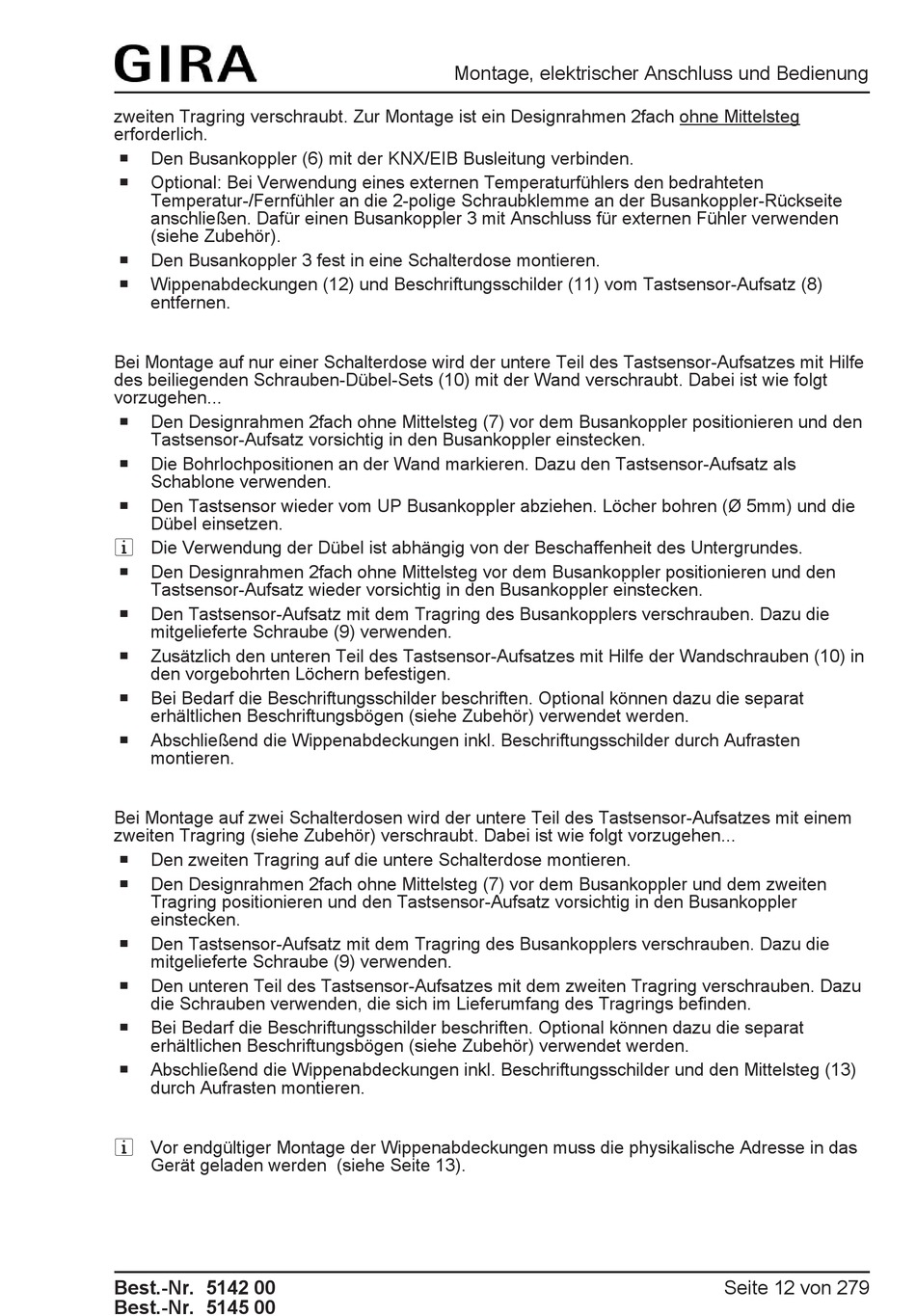

zweiten Tragring verschraubt. Zur Montage ist ein Designrahmen 2fach ohne Mittelsteg
erforderlich.
o
Den Busankoppler (6) mit der KNX/EIB Busleitung verbinden.
o
Optional: Bei Verwendung eines externen Temperaturfühlers den bedrahteten
Temperatur-/Fernfühler an die 2-polige Schraubklemme an der Busankoppler-Rückseite
anschließen. Dafür einen Busankoppler 3 mit Anschluss für externen Fühler verwenden
(siehe Zubehör).
o
Den Busankoppler 3 fest in eine Schalterdose montieren.
o
Wippenabdeckungen (12) und Beschriftungsschilder (11) vom Tastsensor-Aufsatz (8)
entfernen.
Bei Montage auf nur einer Schalterdose wird der untere Teil des Tastsensor-Aufsatzes mit Hilfe
des beiliegenden Schrauben-Dübel-Sets (10) mit der Wand verschraubt. Dabei ist wie folgt
vorzugehen...
o
Den Designrahmen 2fach ohne Mittelsteg (7) vor dem Busankoppler positionieren und den
Tastsensor-Aufsatz vorsichtig in den Busankoppler einstecken.
o
Die Bohrlochpositionen an der Wand markieren. Dazu den Tastsensor-Aufsatz als
Schablone verwenden.
o
Den Tastsensor wieder vom UP Busankoppler abziehen. Löcher bohren (Ø 5mm) und die
Dübel einsetzen.
i Die Verwendung der Dübel ist abhängig von der Beschaffenheit des Untergrundes.
o
Den Designrahmen 2fach ohne Mittelsteg vor dem Busankoppler positionieren und den
Tastsensor-Aufsatz wieder vorsichtig in den Busankoppler einstecken.
o
Den Tastsensor-Aufsatz mit dem Tragring des Busankopplers verschrauben. Dazu die
mitgelieferte Schraube (9) verwenden.
o
Zusätzlich den unteren Teil des Tastsensor-Aufsatzes mit Hilfe der Wandschrauben (10) in
den vorgebohrten Löchern befestigen.
o
Bei Bedarf die Beschriftungsschilder beschriften. Optional können dazu die separat
erhältlichen Beschriftungsbögen (siehe Zubehör) verwendet werden.
o
Abschließend die Wippenabdeckungen inkl. Beschriftungsschilder durch Aufrasten
montieren.
Bei Montage auf zwei Schalterdosen wird der untere Teil des Tastsensor-Aufsatzes mit einem
zweiten Tragring (siehe Zubehör) verschraubt. Dabei ist wie folgt vorzugehen...
o
Den zweiten Tragring auf die untere Schalterdose montieren.
o
Den Designrahmen 2fach ohne Mittelsteg (7) vor dem Busankoppler und dem zweiten
Tragring positionieren und den Tastsensor-Aufsatz vorsichtig in den Busankoppler
einstecken.
o
Den Tastsensor-Aufsatz mit dem Tragring des Busankopplers verschrauben. Dazu die
mitgelieferte Schraube (9) verwenden.
o
Den unteren Teil des Tastsensor-Aufsatzes mit dem zweiten Tragring verschrauben. Dazu
die Schrauben verwenden, die sich im Lieferumfang des Tragrings befinden.
o
Bei Bedarf die Beschriftungsschilder beschriften. Optional können dazu die separat
erhältlichen Beschriftungsbögen (siehe Zubehör) verwendet werden.
o
Abschließend die Wippenabdeckungen inkl. Beschriftungsschilder und den Mittelsteg (13)
durch Aufrasten montieren.
i Vor endgültiger Montage der Wippenabdeckungen muss die physikalische Adresse in das
Gerät geladen werden (siehe Seite 13).
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Montage, elektrischer Anschluss und Bedienung
Seite 12 von 279
