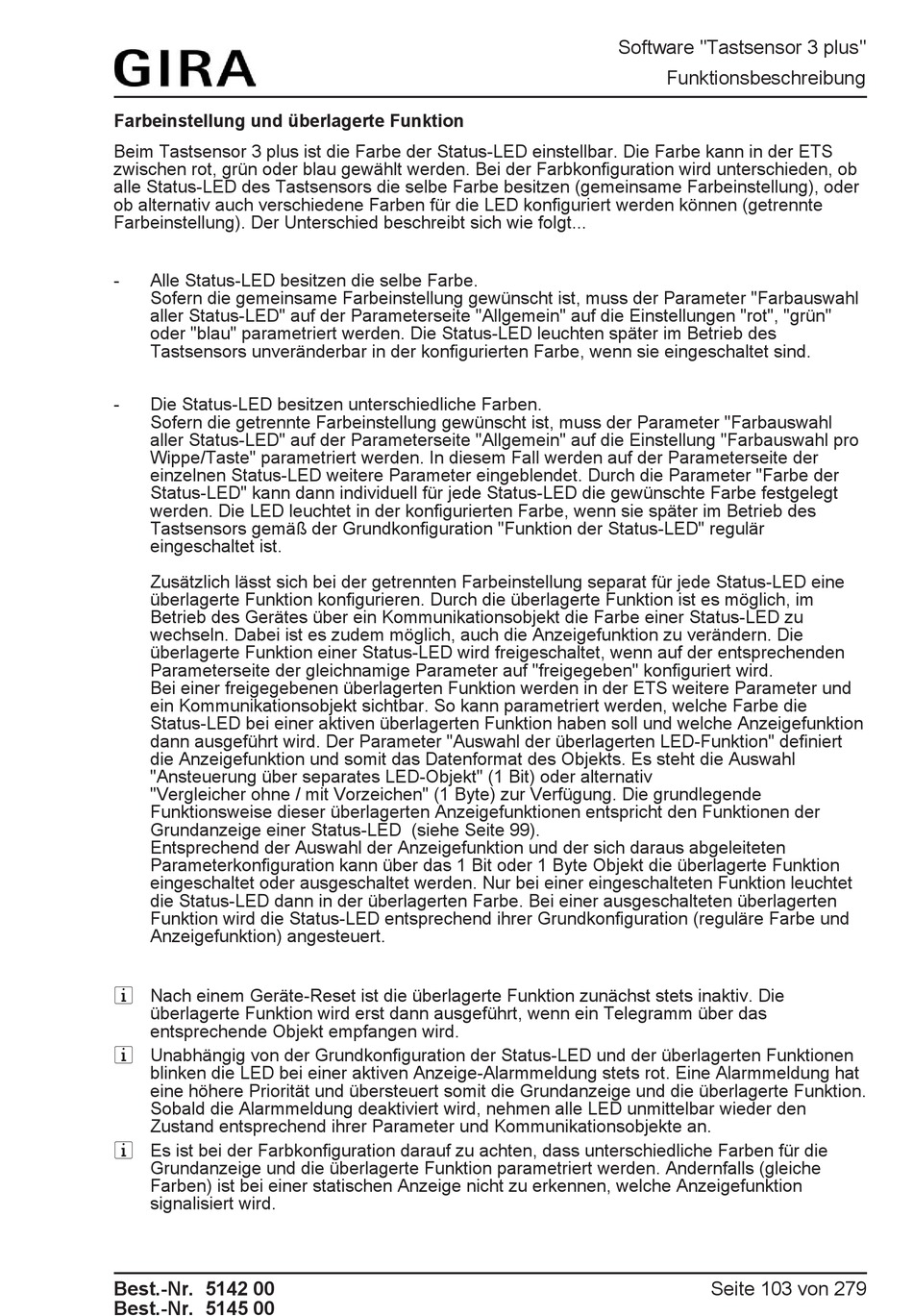

Gira Tastsensor 3 plus Produktdokumentation Seite 103

Farbeinstellung und überlagerte Funktion
Beim Tastsensor 3 plus ist die Farbe der Status-LED einstellbar. Die Farbe kann in der ETS
zwischen rot, grün oder blau gewählt werden. Bei der Farbkonfiguration wird unterschieden, ob
alle Status-LED des Tastsensors die selbe Farbe besitzen (gemeinsame Farbeinstellung), oder
ob alternativ auch verschiedene Farben für die LED konfiguriert werden können (getrennte
Farbeinstellung). Der Unterschied beschreibt sich wie folgt...
- Alle Status-LED besitzen die selbe Farbe.
Sofern die gemeinsame Farbeinstellung gewünscht ist, muss der Parameter "Farbauswahl
aller Status-LED" auf der Parameterseite "Allgemein" auf die Einstellungen "rot", "grün"
oder "blau" parametriert werden. Die Status-LED leuchten später im Betrieb des
Tastsensors unveränderbar in der konfigurierten Farbe, wenn sie eingeschaltet sind.
- Die Status-LED besitzen unterschiedliche Farben.
Sofern die getrennte Farbeinstellung gewünscht ist, muss der Parameter "Farbauswahl
aller Status-LED" auf der Parameterseite "Allgemein" auf die Einstellung "Farbauswahl pro
Wippe/Taste" parametriert werden. In diesem Fall werden auf der Parameterseite der
einzelnen Status-LED weitere Parameter eingeblendet. Durch die Parameter "Farbe der
Status-LED" kann dann individuell für jede Status-LED die gewünschte Farbe festgelegt
werden. Die LED leuchtet in der konfigurierten Farbe, wenn sie später im Betrieb des
Tastsensors gemäß der Grundkonfiguration "Funktion der Status-LED" regulär
eingeschaltet ist.
Zusätzlich lässt sich bei der getrennten Farbeinstellung separat für jede Status-LED eine
überlagerte Funktion konfigurieren. Durch die überlagerte Funktion ist es möglich, im
Betrieb des Gerätes über ein Kommunikationsobjekt die Farbe einer Status-LED zu
wechseln. Dabei ist es zudem möglich, auch die Anzeigefunktion zu verändern. Die
überlagerte Funktion einer Status-LED wird freigeschaltet, wenn auf der entsprechenden
Parameterseite der gleichnamige Parameter auf "freigegeben" konfiguriert wird.
Bei einer freigegebenen überlagerten Funktion werden in der ETS weitere Parameter und
ein Kommunikationsobjekt sichtbar. So kann parametriert werden, welche Farbe die
Status-LED bei einer aktiven überlagerten Funktion haben soll und welche Anzeigefunktion
dann ausgeführt wird. Der Parameter "Auswahl der überlagerten LED-Funktion" definiert
die Anzeigefunktion und somit das Datenformat des Objekts. Es steht die Auswahl
"Ansteuerung über separates LED-Objekt" (1 Bit) oder alternativ
"Vergleicher ohne / mit Vorzeichen" (1 Byte) zur Verfügung. Die grundlegende
Funktionsweise dieser überlagerten Anzeigefunktionen entspricht den Funktionen der
Grundanzeige einer Status-LED (siehe Seite 99).
Entsprechend der Auswahl der Anzeigefunktion und der sich daraus abgeleiteten
Parameterkonfiguration kann über das 1 Bit oder 1 Byte Objekt die überlagerte Funktion
eingeschaltet oder ausgeschaltet werden. Nur bei einer eingeschalteten Funktion leuchtet
die Status-LED dann in der überlagerten Farbe. Bei einer ausgeschalteten überlagerten
Funktion wird die Status-LED entsprechend ihrer Grundkonfiguration (reguläre Farbe und
Anzeigefunktion) angesteuert.
i Nach einem Geräte-Reset ist die überlagerte Funktion zunächst stets inaktiv. Die
überlagerte Funktion wird erst dann ausgeführt, wenn ein Telegramm über das
entsprechende Objekt empfangen wird.
i Unabhängig von der Grundkonfiguration der Status-LED und der überlagerten Funktionen
blinken die LED bei einer aktiven Anzeige-Alarmmeldung stets rot. Eine Alarmmeldung hat
eine höhere Priorität und übersteuert somit die Grundanzeige und die überlagerte Funktion.
Sobald die Alarmmeldung deaktiviert wird, nehmen alle LED unmittelbar wieder den
Zustand entsprechend ihrer Parameter und Kommunikationsobjekte an.
i Es ist bei der Farbkonfiguration darauf zu achten, dass unterschiedliche Farben für die
Grundanzeige und die überlagerte Funktion parametriert werden. Andernfalls (gleiche
Farben) ist bei einer statischen Anzeige nicht zu erkennen, welche Anzeigefunktion
signalisiert wird.
