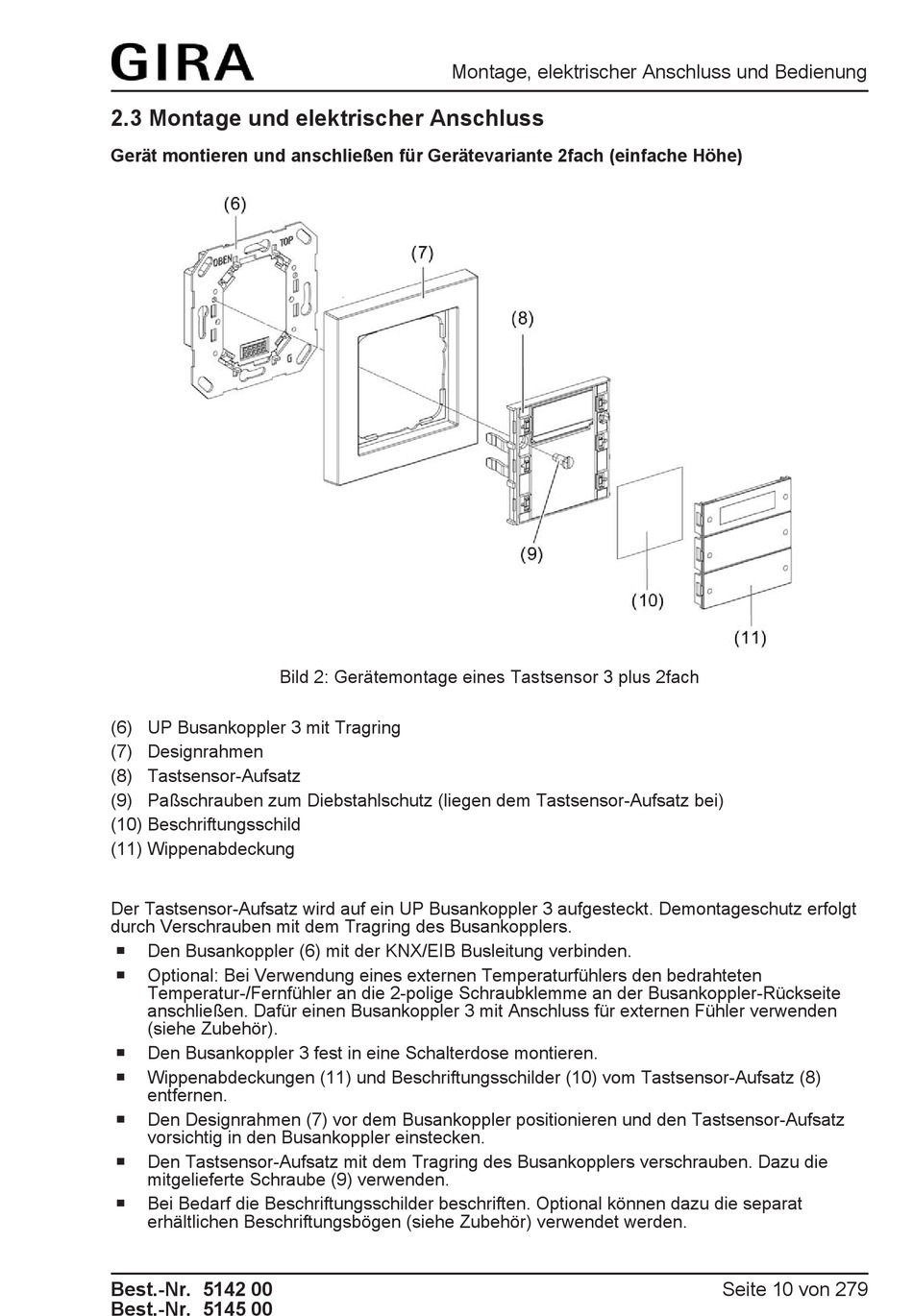

2.3 Montage und elektrischer Anschluss
Gerät montieren und anschließen für Gerätevariante 2fach (einfache Höhe)
Bild 2: Gerätemontage eines Tastsensor 3 plus 2fach
(6) UP Busankoppler 3 mit Tragring
(7) Designrahmen
(8) Tastsensor-Aufsatz
(9) Paßschrauben zum Diebstahlschutz (liegen dem Tastsensor-Aufsatz bei)
(10) Beschriftungsschild
(11) Wippenabdeckung
Der Tastsensor-Aufsatz wird auf ein UP Busankoppler 3 aufgesteckt. Demontageschutz erfolgt
durch Verschrauben mit dem Tragring des Busankopplers.
o
Den Busankoppler (6) mit der KNX/EIB Busleitung verbinden.
o
Optional: Bei Verwendung eines externen Temperaturfühlers den bedrahteten
Temperatur-/Fernfühler an die 2-polige Schraubklemme an der Busankoppler-Rückseite
anschließen. Dafür einen Busankoppler 3 mit Anschluss für externen Fühler verwenden
(siehe Zubehör).
o
Den Busankoppler 3 fest in eine Schalterdose montieren.
o
Wippenabdeckungen (11) und Beschriftungsschilder (10) vom Tastsensor-Aufsatz (8)
entfernen.
o
Den Designrahmen (7) vor dem Busankoppler positionieren und den Tastsensor-Aufsatz
vorsichtig in den Busankoppler einstecken.
o
Den Tastsensor-Aufsatz mit dem Tragring des Busankopplers verschrauben. Dazu die
mitgelieferte Schraube (9) verwenden.
o
Bei Bedarf die Beschriftungsschilder beschriften. Optional können dazu die separat
erhältlichen Beschriftungsbögen (siehe Zubehör) verwendet werden.
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Montage, elektrischer Anschluss und Bedienung
Seite 10 von 279
