KNX/EIB

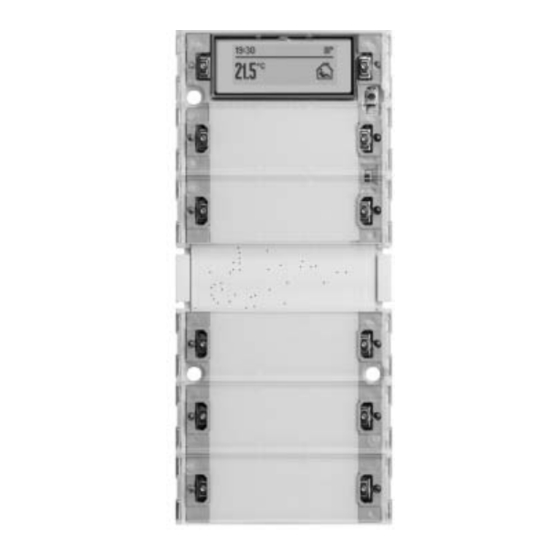

Tastsensor 3 Plus
Tastsensor 3 Plus 2fach
Best.-Nr. : 5142 00
Tastsensor 3 Plus 5fach (2+3)
Best.-Nr. : 5145 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

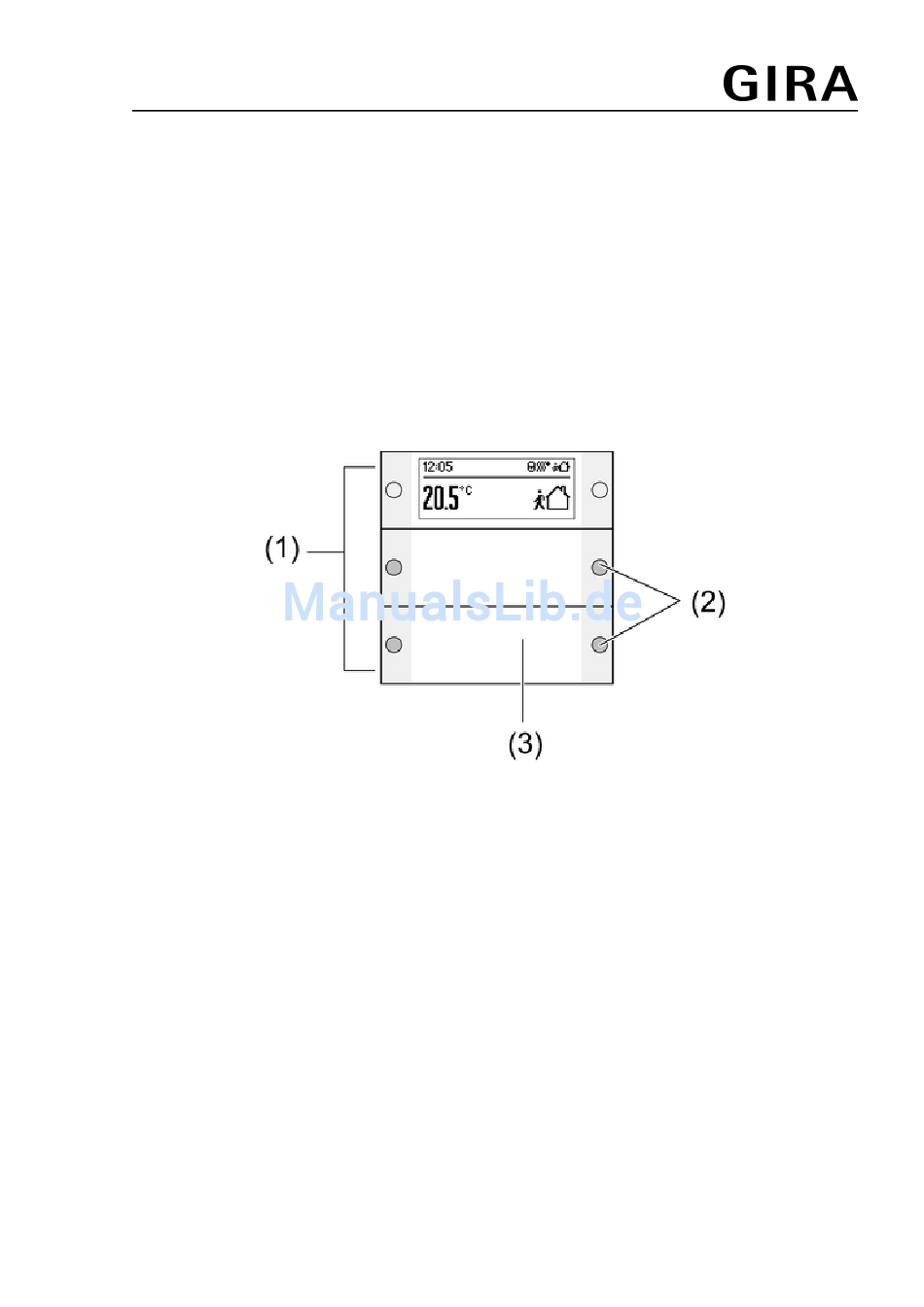

2 Geräteaufbau
(1) Bedienwippen
(2) Status-LED
(3) Beleuchtbares Schriftfeld
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen, Jalousien auf/ab,
Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc.
-
Messen und Regeln der Raumtemperatur
-
Montage auf Busankoppler 3 in Gerätedose nach DIN 49073
32575612
10860211
26.07.2013
Bild 1
1/6
Werbung
Verwandte Anleitungen für Gira Tastsensor 3 Plus
Inhaltszusammenfassung für Gira Tastsensor 3 Plus
- Seite 1 KNX/EIB Tastsensor 3 Plus Tastsensor 3 Plus 2fach Best.-Nr. : 5142 00 Tastsensor 3 Plus 5fach (2+3) Best.-Nr. : 5145 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
-
Seite 2: Bedienung
KNX/EIB Tastsensor 3 Plus Produkteigenschaften Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Dreifarbige Status-LED pro Bedienfläche, je nach Ausstattung und Programmierung pro Wippe gemeinsam oder separat schaltbar Anzeige von Werten und Texten Integrierter Raumtemperaturfühler Raumtemperaturregelung mit Sollwertvorgabe Integrierte Heizungsuhr Anzeige von Raum- und Solltemperatur Anzeige der Außentemperatur –... - Seite 3 KNX/EIB Tastsensor 3 Plus i Bei einzelnen Bedienschritten verändert sich die Anzeige. Die Rückkehr in die Grundanzeige erfolgt automatisch ca. 15 Sekunden nach der letzten Bedienung oder bei Betätigen einer beliebigen anderen Taste. Raumtemperatur ändern Zur kurzfristigen manuellen Änderung der Solltemperatur.
- Seite 4 KNX/EIB Tastsensor 3 Plus Für die nächsten 15 Sekunden fasst die Anzeige die Einstellungen für den gewählten Programmplatz zusammen. Mit OK bestätigen. i Nach Ablauf von 15 Sekunden – oder bei Betätigen einer beliebigen anderen Taste – wird die Einstellung abgebrochen, ohne zu speichern.
- Seite 5 KNX/EIB Tastsensor 3 Plus Bild 4 (11) Dübel (12) Befestigungsschrauben (13) Mittelsteg für 2fach-Rahmen ohne Mittelsteg Der Busankoppler 3 ist an den Bus angeschlossen und in eine Gerätedose montiert. i Ausschließlich Busankoppler 3 – ohne Programmiertaste – verwenden. Die Kombination mit anderen Busankopplern ist nicht möglich.
-
Seite 6: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
