2.2 Geräteaufbau
(1) Display-Bedienfläche
(Grafik-Display und 2 x Tasten links und rechts)
(2) Bedienflächen
(1 x Wippe oder 2 x Taste links und rechts / Farben designabhängig)
(3) Status-LED
(2 x je Bedienfläche links und rechts / Farbe parametrierbar)
(4) Beschriftungsfeld mit Hintergrundbeleuchtung
(5) Mittelsteg (Farben designabhängig)
Abmessungen (2fach):
Breite (B): 55 mm / Höhe (H): 55 mm / Tiefe (T): 10 mm
Abmessungen (5fach):
Breite (B): 55 mm / Höhe (H): 126 mm / Tiefe (T): 10 mm
i Angaben ohne UP Busankoppler, ohne Befestigungsklammern und ohne Design-Rahmen.
i Neutrale Beschriftungsschilder liegen den Geräten im Lieferumfang bei. Bei Bedarf können
individuelle Beschriftungen erstellt werden mit Hilfe von optional erhältlichen
Beschriftungsbögen (siehe Zubehör) und Beschriftungssoftware oder im Internet unter
beschriftung.gira.de.
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Montage, elektrischer Anschluss und Bedienung

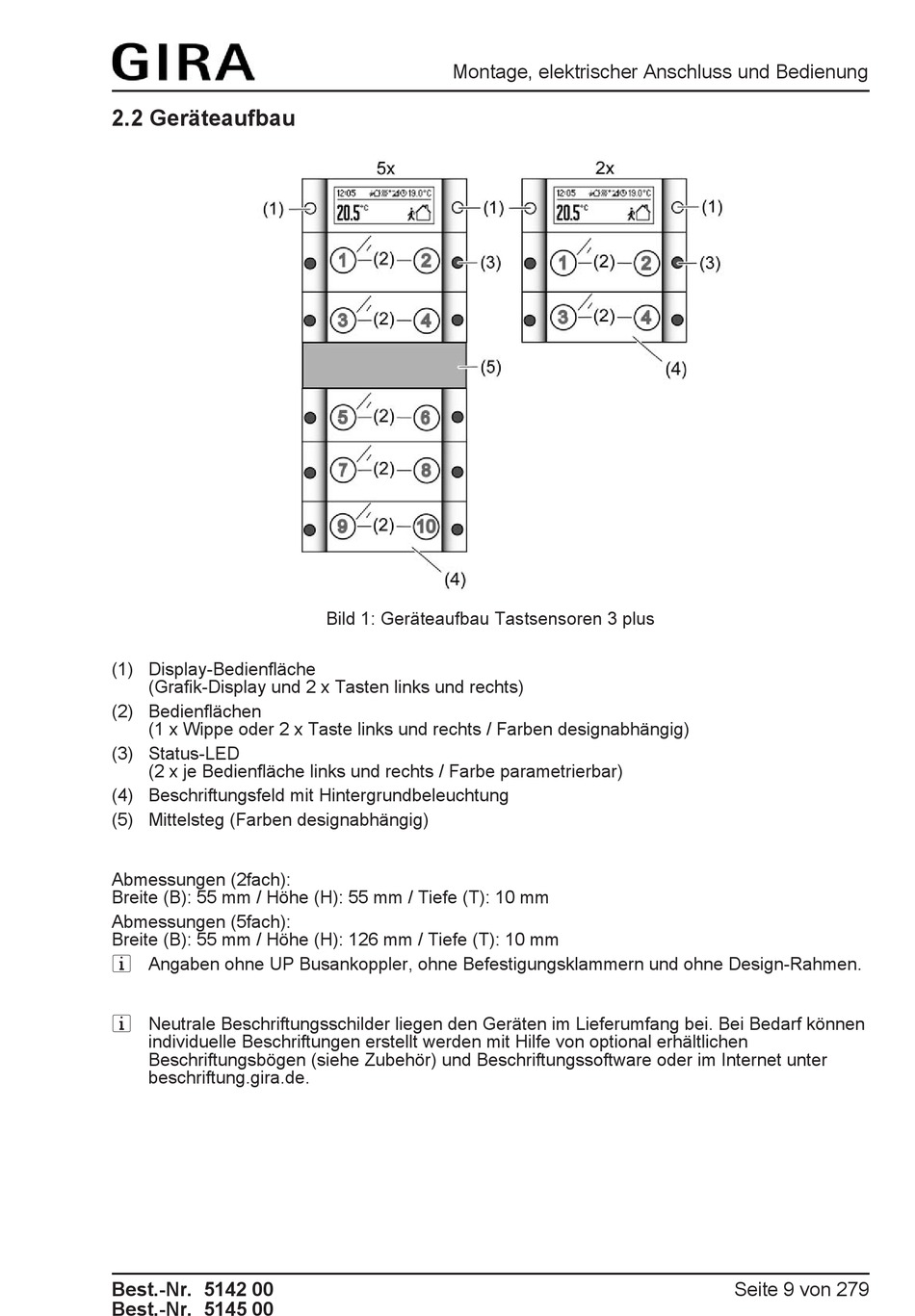

Bild 1: Geräteaufbau Tastsensoren 3 plus
