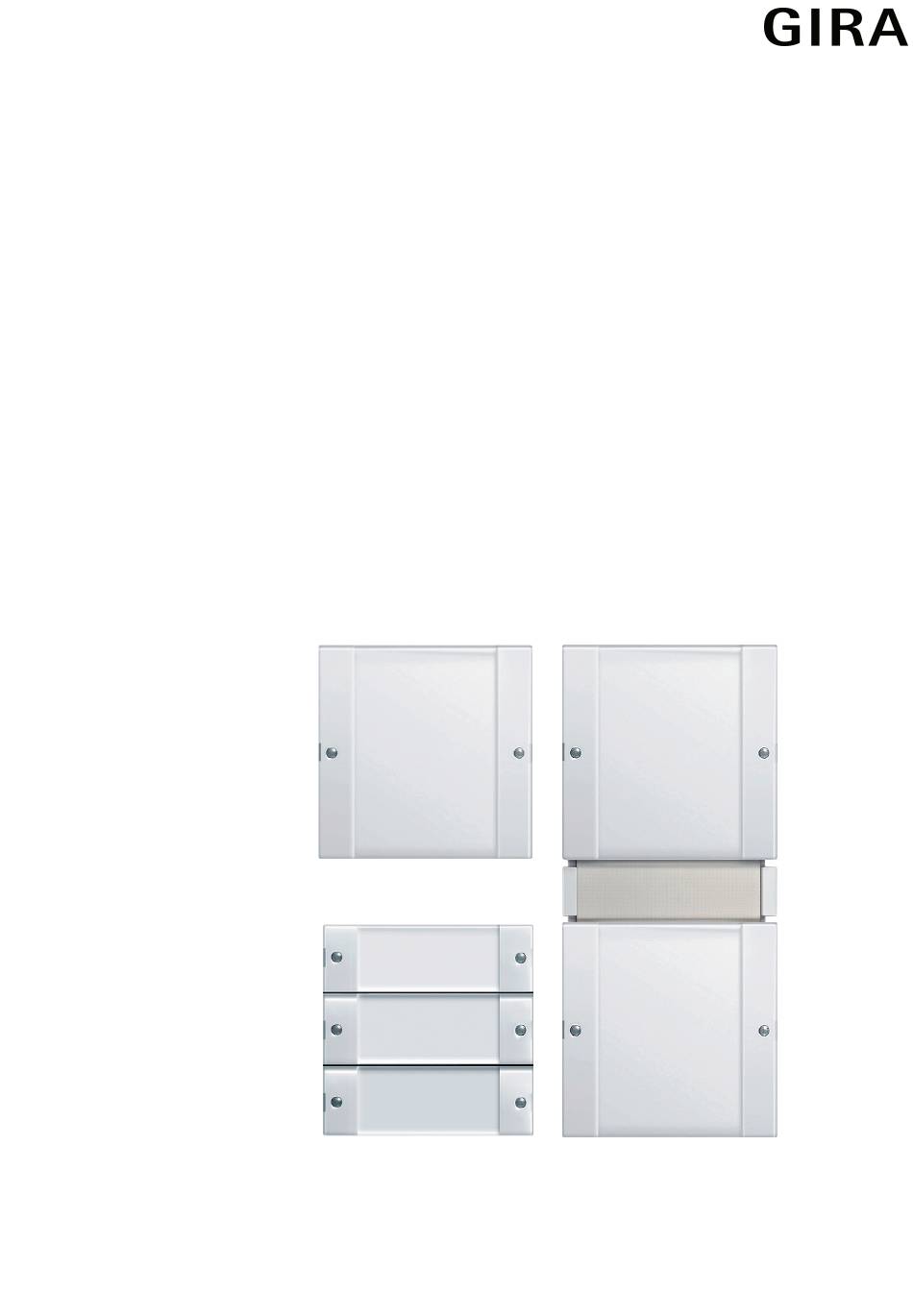

- Seite 1 Produktdokumentation Stand der Dokumentation: 06.08.2015 628x1220 Tastsensor 3 basis 1fach Tastsensor 3 basis 2fach (1+1) Tastsensor 3 basis 3fach Best.-Nr. 5111 00 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
-
Seite 2: Inhaltsverzeichnis
Software-Beschreibung ..................... Software-Spezifikation ....................Software "Tastsensor 3 basis" ..................4.2.1 Funktionsumfang ....................4.2.2 Hinweise zur Software ................... 4.2.3 Objekttabelle ......................4.2.4 Parameter ......................Anhang ..........................Stichwortverzeichnis ..................... Best.-Nr. 5111 00 Seite 2 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 3: Produktdefinition
Verwendung: Sensor Bauform: UP (unter Putz) Best.-Nr. 5111 00 / 5112 00 / 5113 00 1.2 Anwendungszweck Der Tastsensor basis sendet bei Tastenbetätigung in Abhängigkeit der Parametereinstellung im geladenen Applikationsprogramm Telegramme auf den KNX / EIB. Dies können beispielsweise Telegramme zum Schalten oder Tasten, zum Dimmen oder zur Jalousiesteuerung sein. Auch ist es möglich, Wertgeberfunktionen zu programmieren wie beispielsweise Dimmwertgeber oder... -
Seite 4: Zubehör
Best.-Nr. 2008 00 Beschriftungsbögen Best.-Nr. 1090 00 Zweiter Tragring Best.-Nr. 1127 00 Wippenset 1fach Best.-Nr. 2131 .. Wippenset 2fach Best.-Nr. 2132 .. Wippenset 3fach Best.-Nr. 2133 .. Best.-Nr. 5111 00 Seite 4 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 5: Montage, Elektrischer Anschluss Und Bedienung
Bei der Installation ist auf ausreichende Isolierung zwischen Netzspannung und Bus zu achten! Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Best.-Nr. 5111 00 Seite 5 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 6: Geräteaufbau
Neutrale Beschriftungsschilder liegen den Geräten im Lieferumfang bei. Bei Bedarf können individuelle Beschriftungen erstellt werden mit Hilfe von optional erhältlichen Beschriftungsbögen (siehe Zubehör) und Beschriftungssoftware oder im Internet unter beschriftung.gira.de. Best.-Nr. 5111 00 Seite 6 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 7: Montage Und Elektrischer Anschluss
Schraube (8) verwenden. Bei Bedarf die Beschriftungsschilder beschriften. Optional können dazu die separat erhältlichen Beschriftungsbögen (siehe Zubehör) verwendet werden. Abschließend die Wippenabdeckungen inkl. Beschriftungsschilder durch Aufrasten montieren. Best.-Nr. 5111 00 Seite 7 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... - Seite 8 (6) Designrahmen (7) Tastsensor-Aufsatz (8) Paßschraube zum Diebstahlschutz (liegt dem Tastsensor-Aufsatz bei) (9) Schrauben-Dübel-Set zur mechanischen Befestigung und zum Diebstahlschutz (liegt dem Tastsensor-Aufsatz bei) (10) Beschriftungsschild (11) Wippenabdeckung Best.-Nr. 5111 00 Seite 8 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
- Seite 9 Beschriftungsbögen (siehe Zubehör) verwendet werden. Abschließend die Wippenabdeckungen inkl. Beschriftungsschilder durch Aufrasten montieren. i Vor endgültiger Montage der Wippenabdeckungen muss die physikalische Adresse in das Gerät geladen werden (siehe Seite 10). Best.-Nr. 5111 00 Seite 9 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
-
Seite 10: Inbetriebnahme
Bedienfläche(n) montieren. i Wenn das Gerät mit falschen Applikationsdaten programmiert wurde, blinkt die Hintergrundbeleuchtung des Beschriftungsfeldes langsam. In diesem Fall ist das Gerät nach der Inbetriebnahme ohne Funktion. Best.-Nr. 5111 00 Seite 10 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 11: Bedienung
Die Beschriftungsfeldbeleuchtung des Tastsensors kann dauerhaft ein- oder ausgeschaltet sein. Darüber hinaus zeigt die Beschriftungsfeldbeleuchtung durch langsames Blinken ein falsch geladenes Applikationsprogramm oder den unprogrammierten Auslieferungszustand an. Best.-Nr. 5111 00 Seite 11 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 12: Technische Daten
Lager-/ Transporttemperatur -20 ... +70 °C Versorgung KNX/EIB KNX Medium Inbetriebnahmemodus S-Mode Nennspannung DC 21 ... 32 V SELV (über Busankoppler 3) Leistungsaufnahme typ. 150 mW (über Busankoppler 3) Anschlussart 10-polige Stiftleiste Best.-Nr. 5111 00 Seite 12 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 13: Software-Beschreibung
Applikationen für Tastsensor 3 basis 3fach: Nr. Kurzbeschreibung Name Version Maskenver- sion Basis Tastsensor-Applikation mit Tastsensor 3 basis 3 Bedienflächen. 3fach 10D311 für ETS3.0 ab Version d Best.-Nr. 5111 00 Seite 13 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 14: Software "Tastsensor 3 Basis
Befehl bei Betätigung der Wippe parametrierbar (AUF, AB). Zeit zwischen Kurz- und Langzeitbefehl einstellbar. Funktion "Wertgeber" und "Szenennebenstelle": Wippenfunktion Befehl beim Drücken der Wippe parametrierbar (Werte 0...255 / 0...100 % oder Szenennummern). Best.-Nr. 5111 00 Seite 14 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... -
Seite 15: Hinweise Zur Software
Das Aufstecken des Tastsensors auf einen UP Busankoppler 1 oder 2 (ältere Generation) ist teilweise nicht möglich und generell nicht vorgesehen und führt dazu, dass die Gerätekombination ohne Funktion ist. Best.-Nr. 5111 00 Seite 15 von 23 Best.-Nr. 5112 00... -
Seite 16: Objekttabelle
K, -, Ü Beschreibung 1 Bit Objekt für den Kurzzeitbetrieb einer Jalousie oder Rolllade. 1: Die Anzahl der Wippen oder Tasten ist abhängig von der projektierten Gerätevariante. Best.-Nr. 5111 00 Seite 16 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... - Seite 17 K, -, Ü Beschreibung 1 Byte Objekt zum Aufrufen oder zum Speichern einer Szene. 1: Die Anzahl der Wippen oder Tasten ist abhängig von der projektierten Gerätevariante. Best.-Nr. 5111 00 Seite 17 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
-
Seite 18: Parameter
Definiert den Befehl bei einem linken der Wippe links Tastendruck der Wippe. Befehl beim Drücken keine Funktion Definiert den Befehl bei einem rechten der Wippe rechts Tastendruck der Wippe. Best.-Nr. 5111 00 Seite 18 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... - Seite 19 0,5 s Telegramm. 0,7 s 1,0 s Diese Parameter sind nur für die Funktion "Wertgeber" sichtbar... Funktion der Status- immer AUS Legt die Ansteuerung der Status-LED fest. Best.-Nr. 5111 00 Seite 19 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
- Seite 20 Bei einer Wippe, die als der Wippe Speicherfunktion "Szenennebenstelle" parametriert ist, besteht die Möglichkeit zu wählen, ob Szenennebenstelle mit nur Szenen abgerufen werden, oder ob Speicherfunktion auch eine Speicherfunktion möglich ist. Best.-Nr. 5111 00 Seite 20 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
- Seite 21 Definiert die Szenenummer bei einem links (1...64) Tastendruck der Wippe links. Szenennummer Wippe 1...2...64 Definiert die Szenenummer bei einem rechts (1...64) Tastendruck der Wippe rechts. h Wippe 2...n siehe Wippe 1! Best.-Nr. 5111 00 Seite 21 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
-
Seite 22: Anhang
Anhang 5 Anhang 5.1 Stichwortverzeichnis Abmessungen...........6 Bedienflächen......... 11 Beschriftungsschilder........6 ETS ..........10,15 ETS-Suchpfade........13 Geräteaufbau..........6 Gerätekombination......... 15 Gerätemontage........7-8 Inbetriebnahme........10,15 Kommunikationsobjekte......16 Produktdatenbank........15 Best.-Nr. 5111 00 Seite 22 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00... - Seite 23 Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de Best.-Nr. 5111 00 Seite 23 von 23 Best.-Nr. 5112 00 Best.-Nr. 5113 00...
