Gira Tastsensor 3 plus Produktdokumentation Seite 24

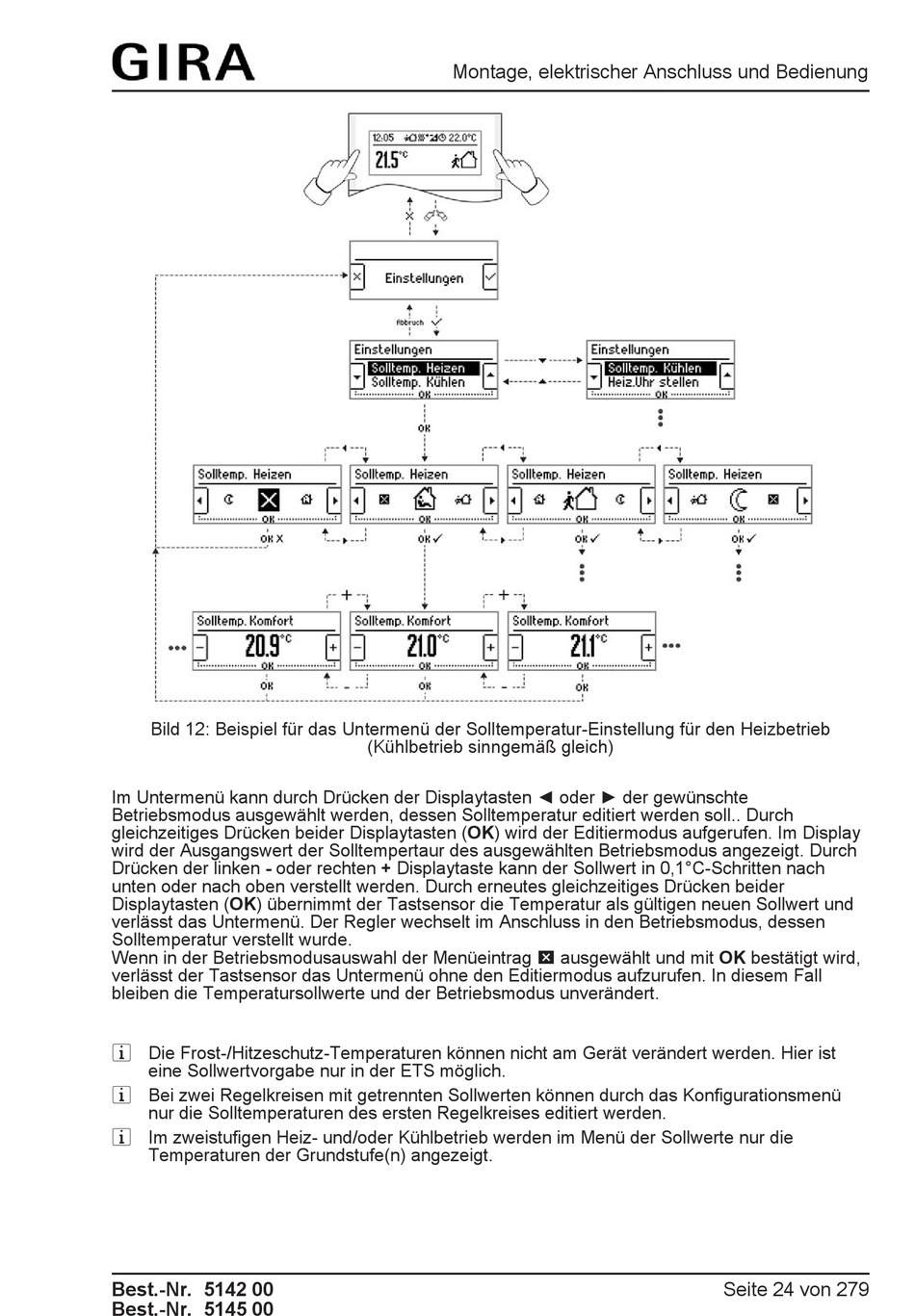

Bild 12: Beispiel für das Untermenü der Solltemperatur-Einstellung für den Heizbetrieb
Im Untermenü kann durch Drücken der Displaytasten ◄ oder ► der gewünschte
Betriebsmodus ausgewählt werden, dessen Solltemperatur editiert werden soll.. Durch
gleichzeitiges Drücken beider Displaytasten (OK) wird der Editiermodus aufgerufen. Im Display
wird der Ausgangswert der Solltempertaur des ausgewählten Betriebsmodus angezeigt. Durch
Drücken der linken - oder rechten + Displaytaste kann der Sollwert in 0,1°C-Schritten nach
unten oder nach oben verstellt werden. Durch erneutes gleichzeitiges Drücken beider
Displaytasten (OK) übernimmt der Tastsensor die Temperatur als gültigen neuen Sollwert und
verlässt das Untermenü. Der Regler wechselt im Anschluss in den Betriebsmodus, dessen
Solltemperatur verstellt wurde.
Wenn in der Betriebsmodusauswahl der Menüeintrag ? ausgewählt und mit OK bestätigt wird,
verlässt der Tastsensor das Untermenü ohne den Editiermodus aufzurufen. In diesem Fall
bleiben die Temperatursollwerte und der Betriebsmodus unverändert.
i Die Frost-/Hitzeschutz-Temperaturen können nicht am Gerät verändert werden. Hier ist
eine Sollwertvorgabe nur in der ETS möglich.
i Bei zwei Regelkreisen mit getrennten Sollwerten können durch das Konfigurationsmenü
nur die Solltemperaturen des ersten Regelkreises editiert werden.
i Im zweistufigen Heiz- und/oder Kühlbetrieb werden im Menü der Sollwerte nur die
Temperaturen der Grundstufe(n) angezeigt.
Best.-Nr. 5142 00
Best.-Nr. 5145 00
Montage, elektrischer Anschluss und Bedienung
(Kühlbetrieb sinngemäß gleich)
Seite 24 von 279
