1. Aufbau des RSP System 2.0

6
Bedienungsanleitung
STOP
STOP
Achtung Printstart!
Attention Printstart!
Basisplatte zuerst an der
Unfix and unclamp
Hinterkante lösen und ausspannen!
Base Plate on rear edge first!
Atención Printstart!
Attenzione Printstart!
c
c
b
a
GO!
RSP System 2.0
GO!
patented
Basisplatte zuerst hier an der
Unfix and unclamp Base Plate
Hinterkante lösen und ausspannen!
here on rear edge first!
1
1

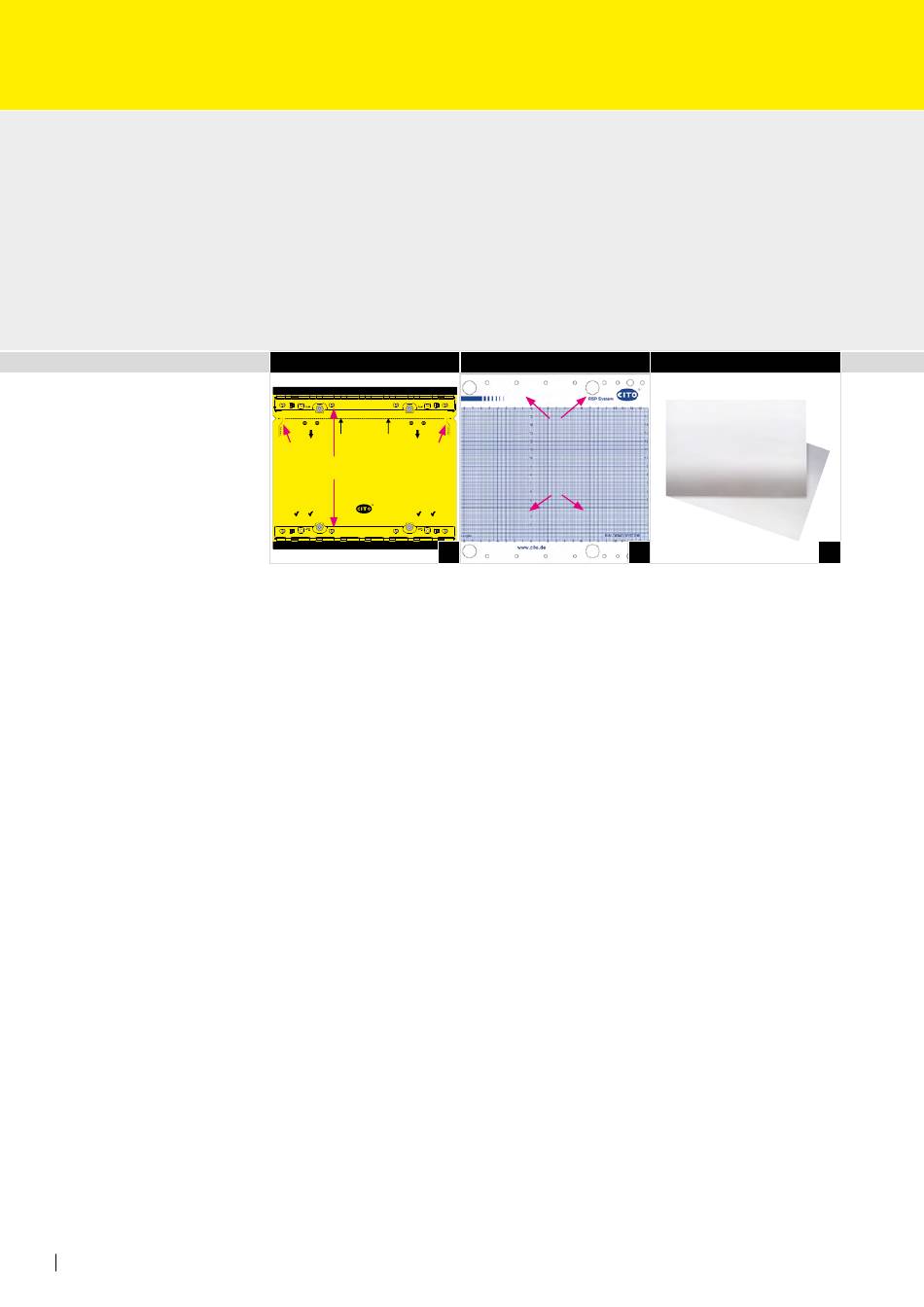

1. RSP-Basisplatte
a) Gelbe Spezialkunststoffplatte
b) Verschlussscharniere zum Einhängen der RSP-Standfolie oder der RSP-Direktstanzble-
che
c) Printstartmarkierung zum Positionieren der RSP-Basisplatte an der Druckanfangslinie
des Gummituchzylinders
2. RSP-Standfolie
a) Dimensionsstabile Folie
b) Ausstanzung zum Einhängen der Standfolie in die Dome des Scharnierunterteils der
RSP-Basisplatte
c) Millimetereinteilung, im Umfang reduziert, um ein standgenaues Aufbauen der RSP-
Form außerhalb der Maschine zu ermöglichen
d) Kennzeichnung Greiferrand
3. RSP-Gegendruckschutzblech, selbstklebend
Mit Spezialklebefolie beschichtetes Edelstahlblech zum Schutz des Gegendruckzylinders für
glatte und raue Gegendruckoberflächen (nicht für Perfect Jackets geeignet)
b
c
a
d
2
2
3
3
