4.2 SM 52 Gruppo di verniciatura

194
Istruzioni per l'uso
1 1
Impiego di un foglio millimetrato e di un lamierino di registro
Attenzione: prima di montare il foglio millimetrato bisogna smontare la lastra di
verniciatura (per la procedura si vedano le istruzioni della relativa macchina da stampa)
ed eventualmente rimuovere il supporto incollato sul cilindro della lastra di verniciatura.
È vietato mettere in funzione il sistema con supporti aggiuntivi. È obbligatorio di utilizzare
sempre solo la relativa piastra base per foglio millimetrato o lamierino di registro.
• Rimuovere il cilindro inchiostratore.
• Incollare la lamiera di protezione in contropressione come indicato nelle istruzioni
per l'uso.
• Rimuovere la copertura di protezione del cilindro porta caucciù di verniciatura.
• Allentare gli alberi tenditori.

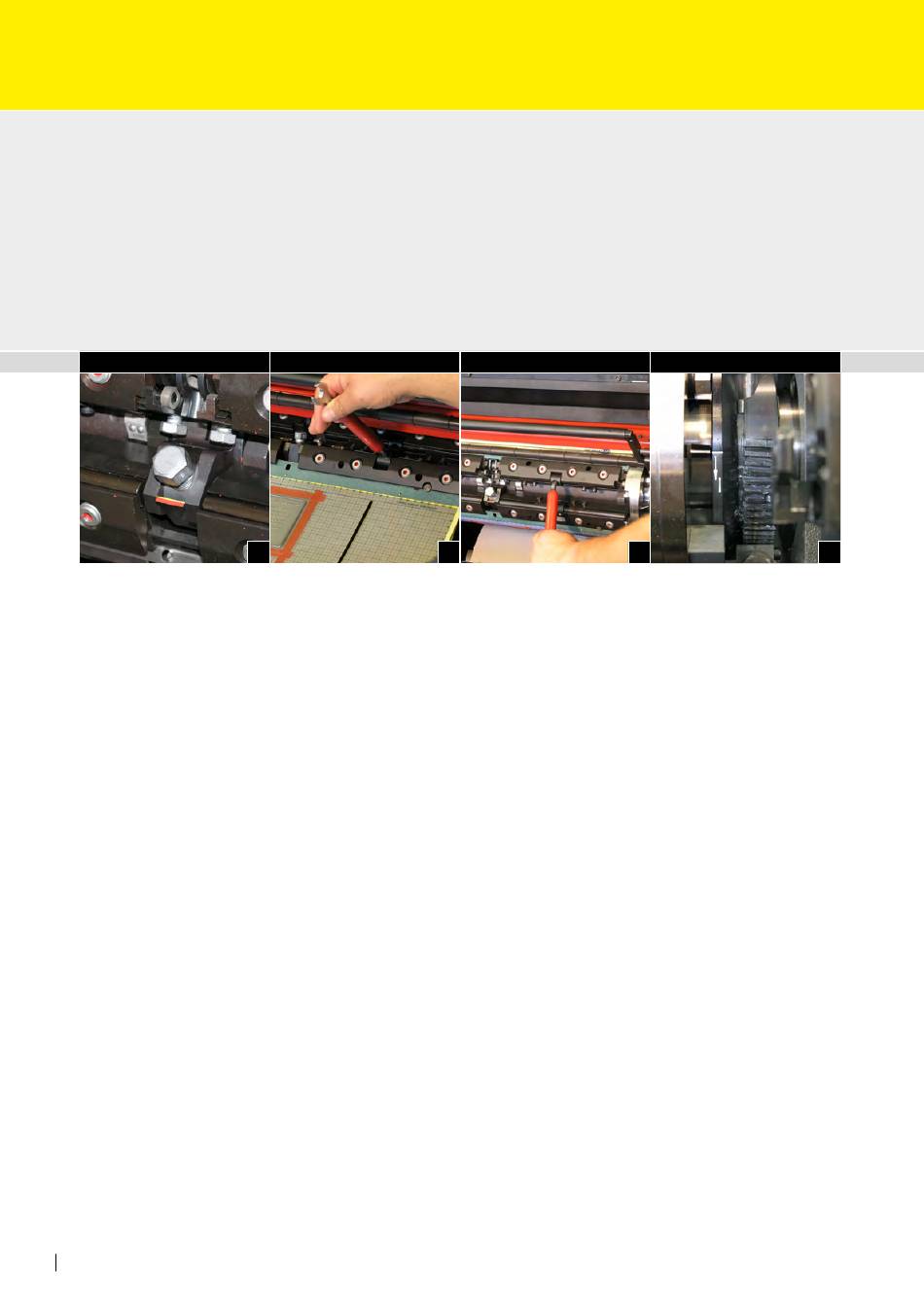

Impiego con foglio millimetrato
Avvertenza: pre-tensionare il tessuto di verniciatura sulla piastra di verniciatura in
poliestere (finché la marcatura si trova sulla linea rossa) (Fig. 1).
• Fissare il set di supporto per fogli millimetrati ARH00023 dello spessore di 0,90 mm
negli appositi dispositivi di bloccaggio e chiudere l'eccentrico di serraggio. Accertarsi
che sul cilindro porta caucciù non sia incollata nessuna pellicola di supporto. In caso
contrario, adattare opportunamente i supporti.
• Fissare il foglio millimetrato così montato al bordo anteriore della barra di registro e
chiudere l'eccentrico di serraggio (Fig. 2a).
• Verificare il bloccaggio del foglio millimetrato.
• Agganciare la piastra base con le tacche negli appositi fori del foglio millimetrato.
• Applicare il rullo di compressione e inserire quindi il foglio.
• Applicare il supporto di compressione.
• Agganciare il foglio millimetrato al binario di arresto posteriore e chiudere l'eccentrico
(Fig. 3).
• Verificare il bloccaggio del foglio millimetrato.
• Stringere gli alberi tenditori fino alla linea bianca (Fig. 4).
• Disattivare il supporto di compressione e il rullo di compressione.
• Verificare il tensionamento del foglio millimetrato.
