4.3 CD 74 / XL 75 Gruppo di verniciatura

196
Istruzioni per l'uso
1
Attenzione: con il lamierino di registro è necessario utilizzare un supporto dello
spessore di 1,2 mm (supporto grigio per lamierino di registro RSP). Non utilizza-
re mai questo supporto con i fogli millimetrati! Con i fogli millimetrati è necessario
utilizzare il supporto di 0,9 mm (fogli di supporto RSP trasparenti). Non utilizzare
mai questo supporto con il lamierino di registro!
Applicazione con fogli millimetrati
• Rimuovere il cilindro retinato
• Rimuovere il coperchio di protezione del cilindro porta caucciù di verniciatura
• Rimuovere il tessuto gommato

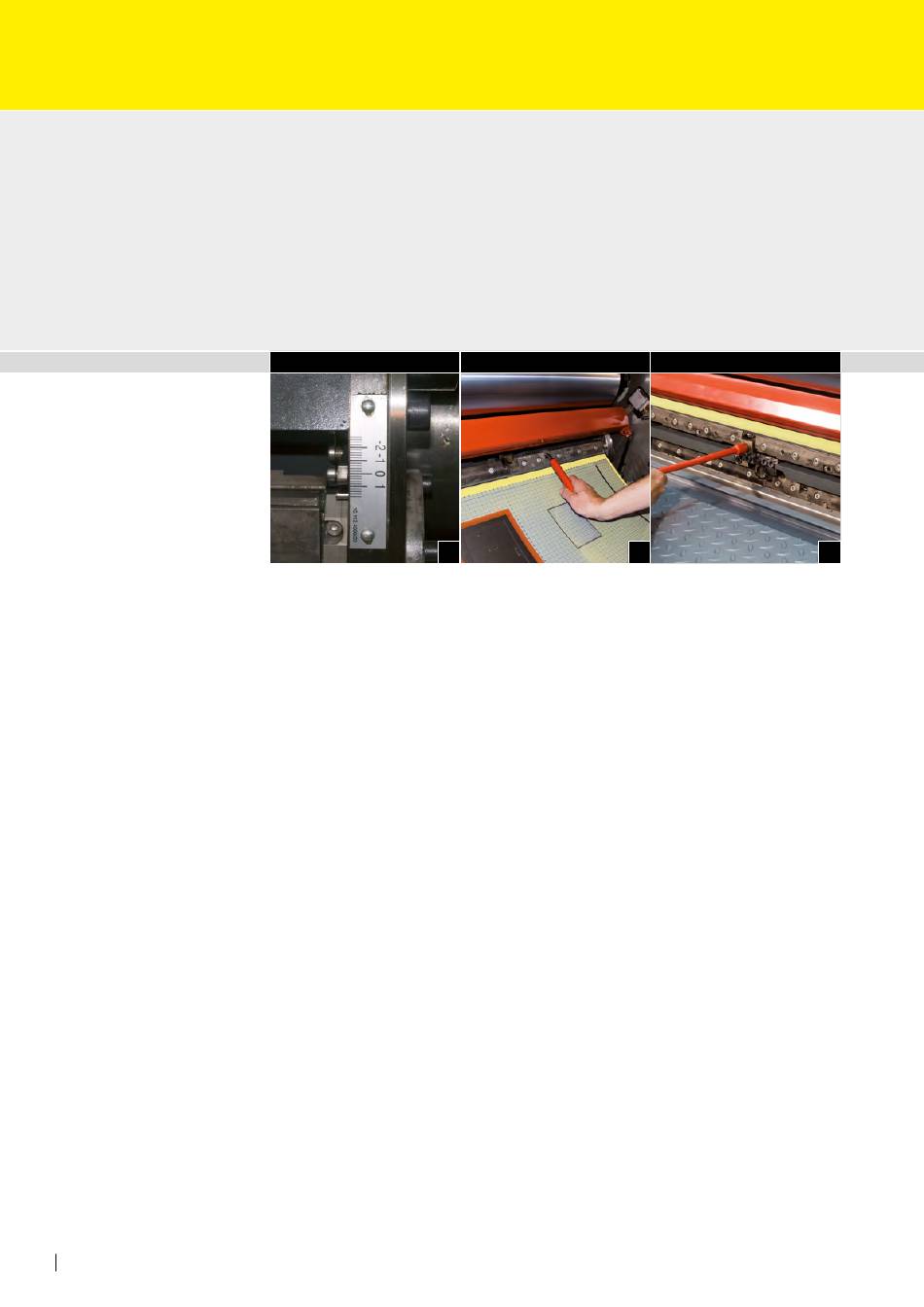

• Posizionare l'indicatore di inizio stampa sul lato operatore su + 0,4 mm (2 tac-
che) (Fig. 1)
• Aprire gli eccentrici di serraggio anteriore e posteriore
• Fissare 2 fogli di supporto RSP da 0,45 mm ciascuno nel listello di regolazione e
arresto. Fare attenzione che nessuno dei fogli sia attaccato al cilindro porta cauc-
ciù, altrimenti regolare opportunamente i fogli.
• Infilare il listello di arresto nei fori del canale del cilindro
• Inserire la piastra base in plastica con il binario tenditore nell'apposito supporto
anteriore
• Agganciare il foglio millimetrato al binario di arresto anteriore e chiudere gli
eccentrici (Fig. 2)
• Allineare il rullo di compressione
• Inserire il foglio millimetrato
• Agganciare il foglio millimetrato al binario di arresto posteriore e chiudere gli
eccentrici
• Spostare il rullo di compressione
• Tensionare il foglio millimetrato al bordo posteriore con una coppia di serraggio
di 25 Nm agendo con una chiave dinamometrica sulle apposite viti di bloccaggio
(Fig. 3)
• Tensionare l'albero tenditore anteriore fino alla posizione 0
1 2 2 3 3
