4.4 XL 105 Lackwerk
22
Bedienungsanleitung
1
Achtung: Beim Einsatz eines Registerstanzblechs ist eine Zusatzunterlage notwendig.
Diese darf beim Einsatz der Standfolie nicht verwendet werden!
Einsatz mit Standfolie
Achtung:
Grobregistereinstellung vor dem Einbau in Null-Stellung bringen (Abb. 1).
•
Rasterwalze ausbauen
•
Kanalabdeckung des Lacktuch zylinders entfernen
•
Spannwellen des Lacktuchzylinders entspannen
•
Lacktuch/Lackplatte und Unterlagen entfernen
•
RSP-Basisplatte mit einer Dicke von 1,90 mm in Unterlagenklemmleiste befestigen
und in Maschine hängen. (Abb. 2) Bitte beachten, dass keine Unterlagefolien auf den
Gummi tuchzylinder geklebt sind, sonst ggf. die aufgeklebten Unterlagefolien entfernen.
•

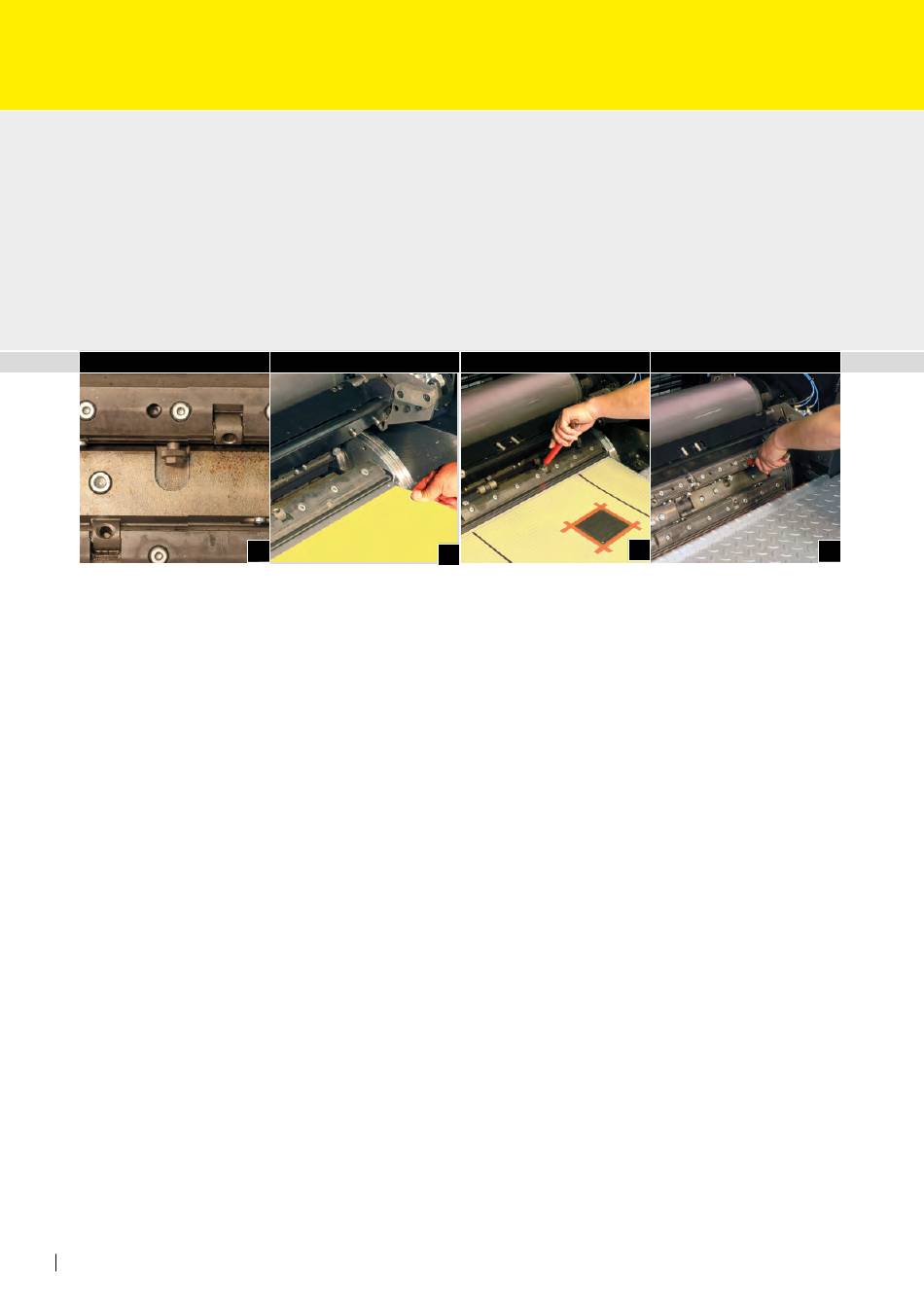

Aufgebaute Standfolie in vordere Klemmeinrichtung einschieben und auf korrek-
te Anlage an den Registerbolzen achten, Klemmexzenter an der vorderen Klemm-
einrichtung schließen (Abb. 3).
•
Standfolie vorwärts eintippen.
•
Standfolie in hintere Klemmeinrichtung einbringen, manuelle Anpresswalze anstellen,
dann den mittleren Klemmexzenter schließen. Anschließend den rechten und linken
Klemmexzenter schließen (Abb. 4).
•
Die manuelle und pneumatische Anpresswalze wieder lösen.
•
Standfolie mit Drehmomentschlüssel mit 25 Nm spannen (Abb. 5)
•
Kanalabdeckung des Lacktuchzylinders anbringen
