4.2 SM 52 Lackwerk
18
Bedienungsanleitung
1
1
Einsatz einer Standfolie und eines Registerstanzblechs
Achtung: Vor dem Einbau der Standfolie die Lackplatte ausspannen (Vorgehensweise
entnehmen Sie der Anleitung Ihrer Druckmaschine) und evtl. auf den Lackplattenzylinder
aufgeklebte Unterlage entfernen. Das System darf nicht mit zusätzlichen Unterlagen
betrieben werden, es ist immer nur die jeweilige Basisplatte für Standfolie oder
Registerstanzblech zu verwenden.
•
Lackauftragswalze ausbauen
•
Gegendruckschutzblech wie in Bedienungsanleitung angegeben aufkleben
•
Schutzabdeckung des Lacktuchzylinders entfernen
•
Gummituchspannwellen entspannen
Einsatz mit Standfolie

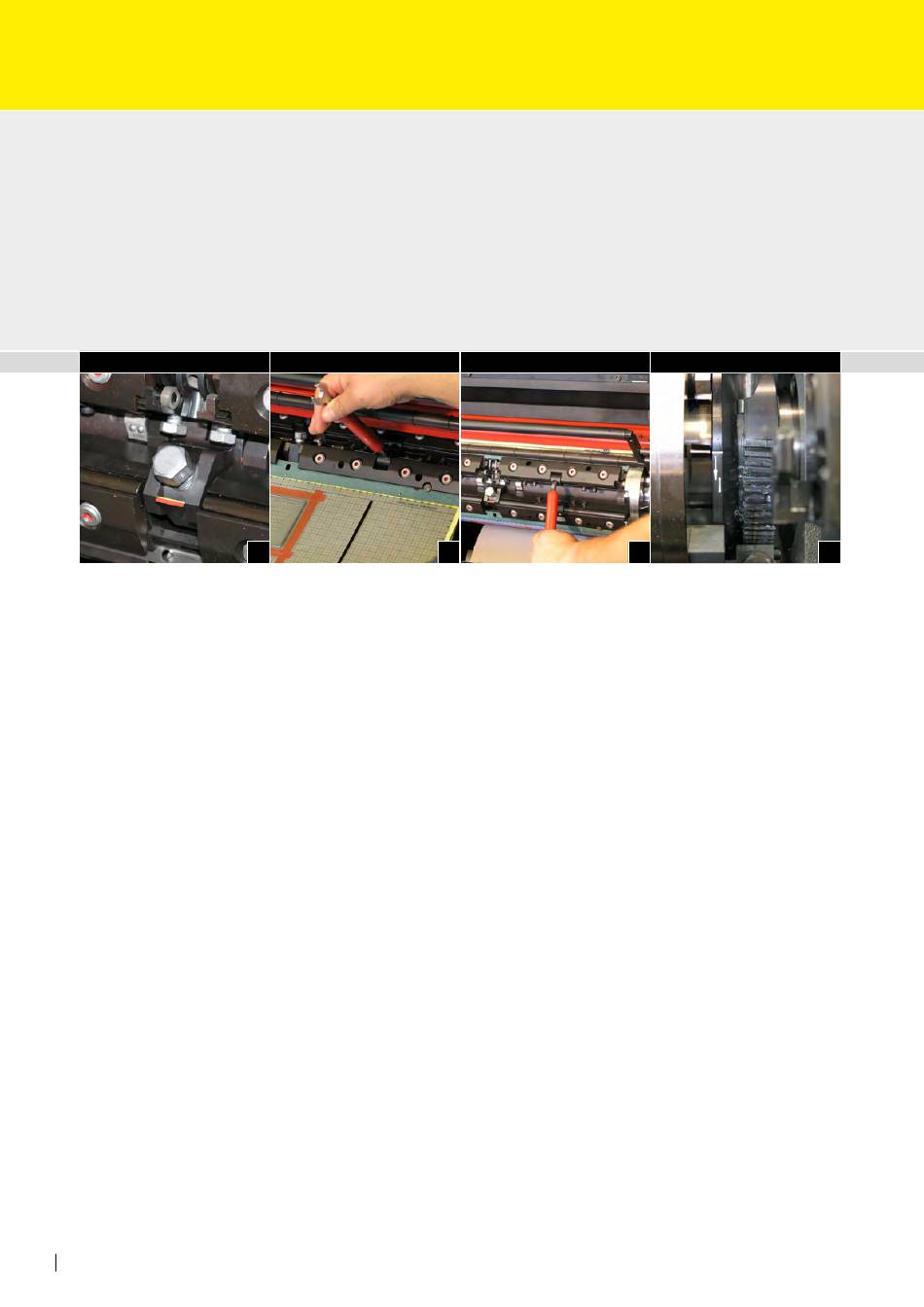

Hinweis: Die Vorspannung der Lacktuchspannung auf Polyesterlackplatte stellen
(bis Markierung auf rotem Strich steht) (Abb. 1)
Standfolienunterlageset ARH00023 mit Dicke von 0,90 mm in Unterlagenklemmung
befestigen und Klemmexzenter schließen. Bitte beachten, dass keine Unterlagefolien auf
den Gummituchzylinder geklebt sind, sonst ggf. die Unterlagen entsprechend anpassen.
•
Aufgebaute Standfolie in Vorderkante der Registerleiste befestigen und Klemmexzenter
schließen (Abb. 2a)
•
Klemmung der Standfolie überprüfen
•
Basisplatte mit den Noppen in die Lochstanzung der Standfolie hängen
•
Andruckrolle anstellen und Folie einziehen
•
Anpresshilfe anstellen
•
Standfolie in hintere Klemmschiene einhängen und Exzenter schließen (Abb. 3)
•
Klemmung der Standfolie überprüfen
•
Gummituchspannwellen bis zum weißen Strich spannen (Abb. 4)
•
Anpresshilfe und Andruckrolle abstellen
•
Spannung der Standfolie prüfen
2a
2
3
3
4
4
