4. Montage du RSP System 2.0
(Séparé selon le type de machine)
148
Manuel d'utilisation
1

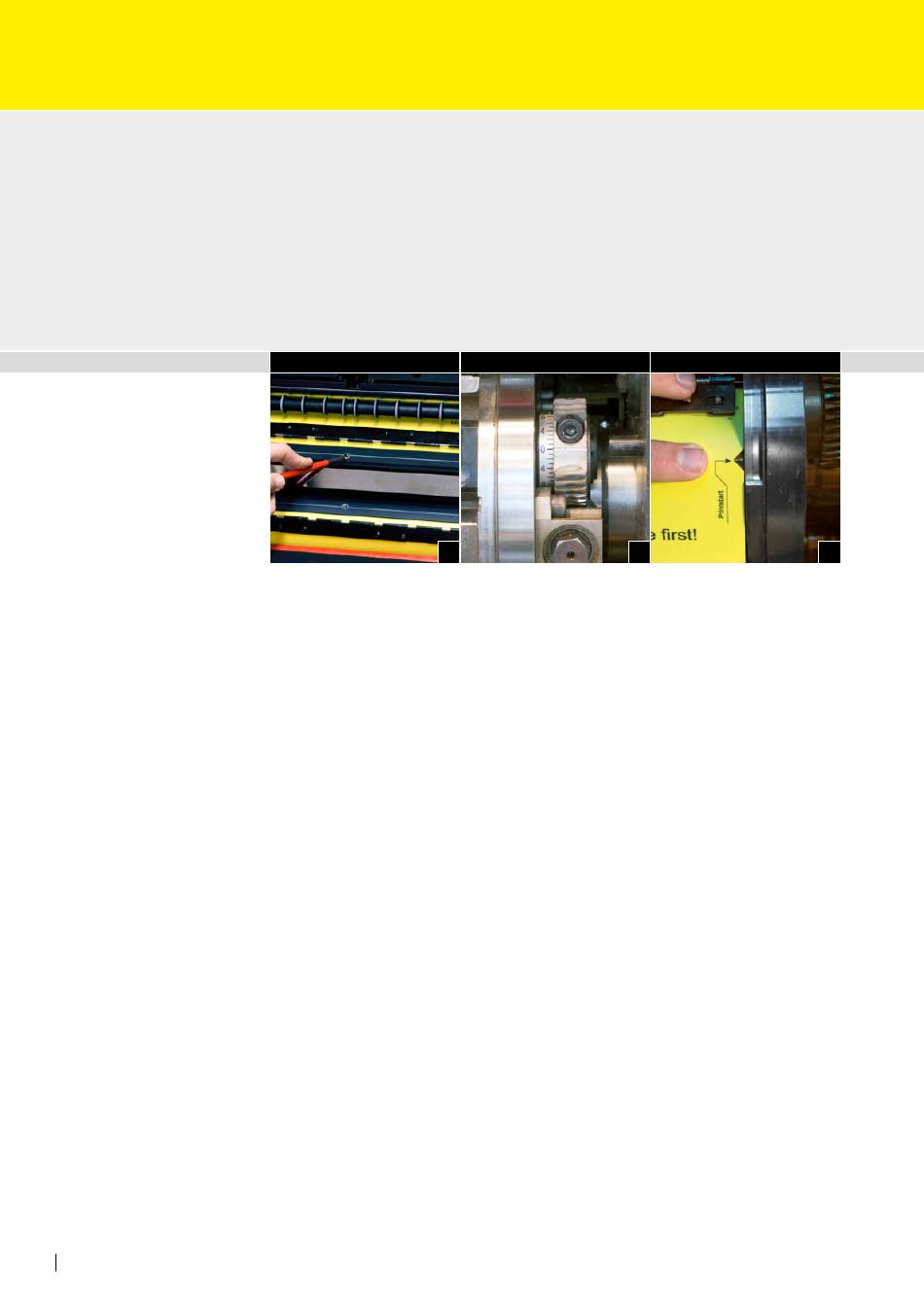

4.1 SM 52 Groupe d'impression et SM 52 Groupe de vernissage
DryStar Coating, Montage de la plaque de base RSP
Remarque :
Lors du montage, veiller à ce que les boulons à ressorts soient enclenchés aussi bien sur
l'arbre de serrage du blanchet avant et arrière (Fig. 1).
Veiller impérativement à ce que le réglage du déplacement du blanchet soit placé à zéro
sur l'échelle (Fig. 2) dans le sens du contour sur l'arbre de serrage arrière.
•
Poser la plaque de base RSP sur le rail de fixation avant dans les pinces de maintien
de l'arbre de serrage
•
Appuyer contre la force de ressort des pinces de maintien dans le sens centre du
canal et vers le bas jusqu'à ce que le rail tendeur s'enclenche correctement dans
l'arbre de serrage
•
Placer la plaque de base RSP sur le bord avant à Printstart.
•
Placer les feuilles de support calibrées entre la plaque de base RSP et le cylindre du
blanchet
•
Faire avancer la machine par à-coups, jusqu'à ce que la plaque de base RSP soit insérée
dans le bord arrière
•
Desserrer la vis de serrage de 3 tours afin de suspendre la plaque de base RSP sur
le bord arrière.
Remarque : La machine ne doit pas être déplacée dans cette position, étant donné
que la plaque de base RSP sur le bord avant n'est pas en position de Printstart.
1
2
2
3
3
