Bedienungsanleitung
2a
1
•

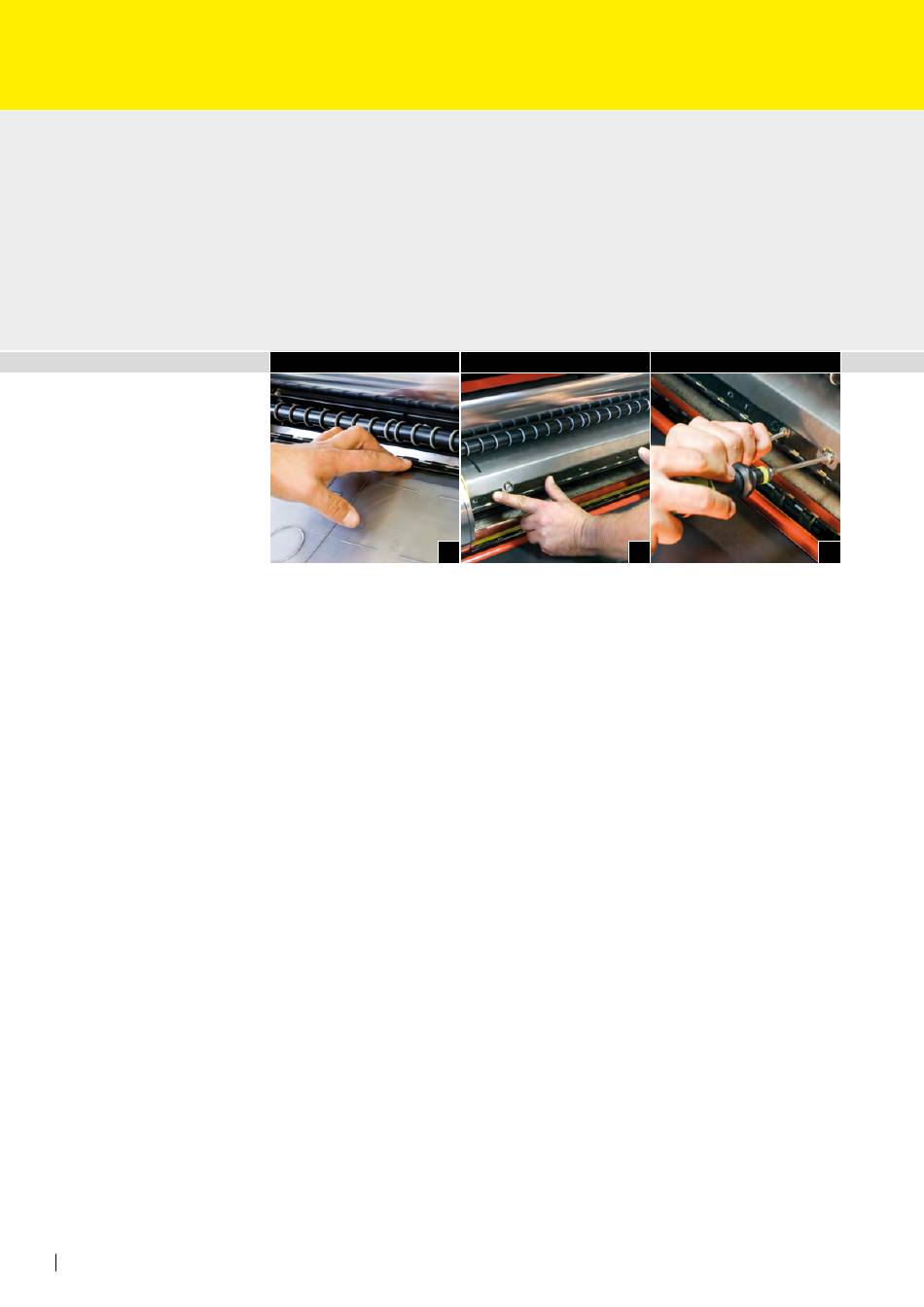

Mit dem RSP-Verschlussscharnier-Entriegler prüfen, ob das Oberteil des Verschluss-
scharniers und alle Rasthaken richtig eingerastet sind
•
RSP-Standfolie bzw. RSP-Direktstanzblech durch Vorwärtstippen einziehen
•
Die Feststellschrauben des hinteren Verschlussscharniers lockern (Abb. 3)
•
Hinteres Verschlussscharnier mit dem Entriegelungswerkzeug öffnen
•
Die RSP-Standfolie bzw. das RSP-Direktstanzblech in die Dome des hinteren Scharnier-
unterteils einhängen und Verschlussscharnier durch Zusammendrücken schließen
(Abb. 3a)
•
Mit dem RSP-Verschlussscharnier-Entriegler prüfen, ob das Oberteil des Verschluss-
scharniers und alle Rasthaken richtig eingerastet sind
•
Nun mit dem Entriegelungswerkzeug in der Lochaussparung des hinteren Verschluss-
scharniers ansetzen, das Verschlussscharnier nach unten ziehen und somit die RSP-
Standfolie bzw. das RSP-Direktstanzblech spannen, gleichzeitig die Feststellschrauben mit
dem voreingestellten RSP-Drehmomentdreher TX 20 (1,2 Nm) schließen (Abb. 4/4a)
•
Kontrollieren, ob die RSP-Standfolie bzw. das RSP-Direktstanzblech an der Hinter kante
und Vorderkante plan auf der RSP-Basisplatte anliegt, andernfalls das Spannen der
Standfolie wiederholen
3a
2
4a
3
