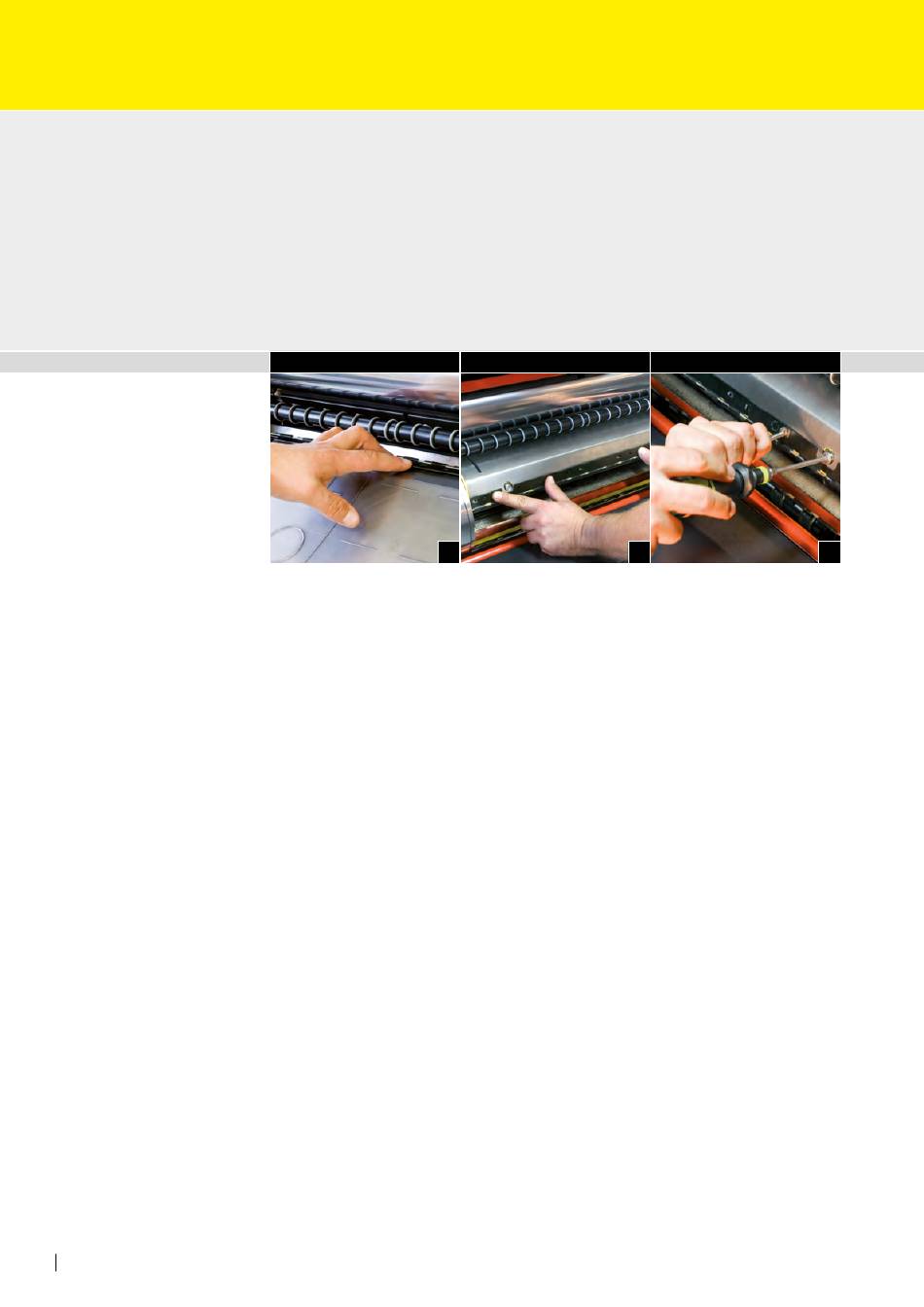

À l'aide de l'outil de dévérouillage RSP (barre charnière) vérifier que la partie supé-
rieure de la charnière de fermeture soit bien enclenchée dans l'ensemble des cro-
chets.
•
Insérer la feuille de positionnement RSP ou la forme de découpe flexible « directe »
pour RSP, par à-coups vers l'avant.
•
Desserrer les vis de fixation de la charnière de fermeture arrière (Fig. 3)
•
Ouvrir la charnière de fermeture arrière avec l'outil de déverrouillage.
•
Monter la feuille de positionnement RSP ou la forme de découpe flexible « directe
» pour RSP dans le dôme de la partie inférieure arrière de la charnière et fermer la
charnière de fermeture en serrant (Fig. 3a)
•
À l'aide de l'outil de dévérouillage RSP (barre charnière) vérifier que la partie supé-
rieure de la charnière de fermeture soit bien enclenchée dans l'ensemble des cro-
chets.
•
Puis, placer dans le trou de la charnière de fermeture arrière à l'aide de l'outil de
déverrouillage, tirer la charnière de fermeture vers le bas et serrer ainsi la feuille de
positionnement RSP ou la forme de découpe flexible « directe » pour RSP ; en même
temps, serrer les vis de fixation avec le tournevis dynamométrique TX 20 (1,2 Nm)
(Fig. 4/4a)
•
Contrôler que les bords arrière et avant de la feuille de positionnement RSP ou de la
forme de découpe flexible « directe » pour RSP soient à plat sur la plaque de base
RSP, sinon répéter le serrage de la feuille de positionnement.
