4.5 Primefire 106 – XL 106 AutoPlate Coating
24
Bedienungsanleitung
1
Achtung: Für das Lackwerk AutoPlate Coating besteht nur eine Freigabe für eine
RSP-Millimeterstandfolie mit aufgeklebtem Werkzeug (Bearbeitungslinien oder
Stanzblech)! Der Einsatz eines Registerstanzbleches ist bei diesem Lackwerk nicht
vorgesehen und dieses darf nicht verwendet werden!
Achtung: Für das Lackwerk AutoPlate Coating sind nur dafür abgestimmte Basisplatten
und Standfolien zu verwenden! Basisplatten und Standfolien von bisherigen XL 105/106
Baureihen können und dürfen nicht verwendet werden!

Einsatz einer Standfolie

Achtung: Vor dem Einbau der Standfolie die Lackplatte ausspannen (Vorgehensweise
entnehmen Sie der Anleitung Ihrer Druckmaschine) und in der Steuerung „Inline
Finishing für das Lackwerk" auswählen!
• Lacktuchzylinder positionieren
• Drücken Sie zweimal kurz nacheinander die Taste „Bedienstelle auswählen". Die
LED in der Taste leuchtet. Die Bedienstelle ist ausgewählt.
• Öffnen Sie von Hand den Zylinderschutz.

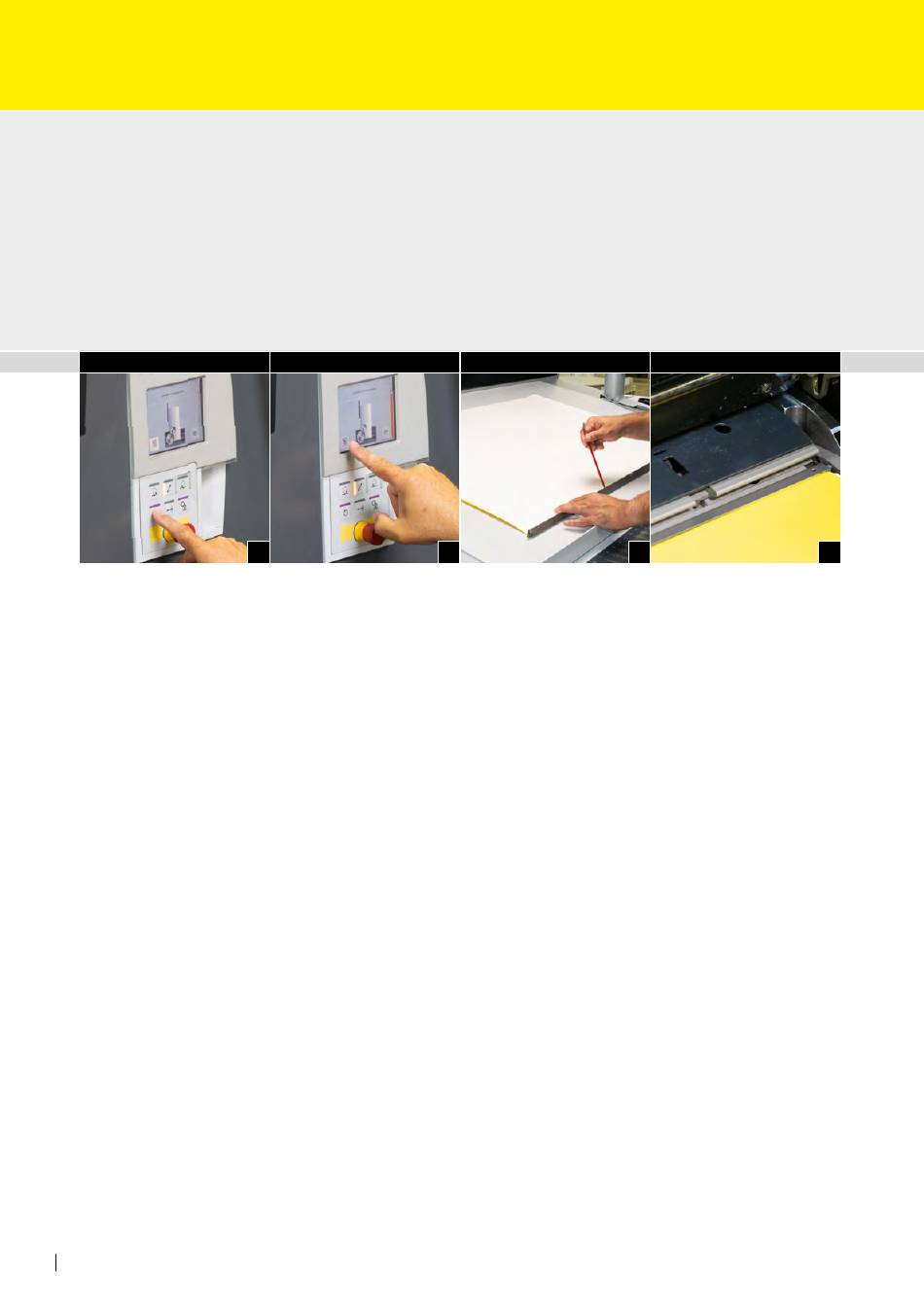

• Drücken Sie die Taste „Positionieren" (Abb. 1). Die Maschine klingelt an.
• Drücken Sie erneut die Taste „Positionieren". Der Lacktuchzylinder dreht in die
Einspannposition.
• Drücken Sie die Taste „Klemmleiste öffnen/schließen" (Abb. 2).
• HEIDELBERG XL 106 AutoPlate Coating mit einer Dicke von 1,90 mm in
Unterlagenklemmleiste befestigen und in die Maschine hängen (Abb. 4). Zum Einspannen
der Basisplatte in die Unterlagenklemmleiste benötigen Sie einen Steckdorn. Der
Steckdorn ist im Lieferumfang der Maschine enthalten.
• Stecken Sie den Steckdorn in die Bohrung und öffnen Sie alle Klemmexzenter bis
zum Anschlag.
• Schieben Sie die Basisplatte bis zum Anschlag in die Unterlagenklemmleiste.
• Schließen Sie alle Klemmexzenter mit dem Steckdorn (Abb. 3).
2 3 4
