Schritt 2: Einbau der RSP-Basisplatte

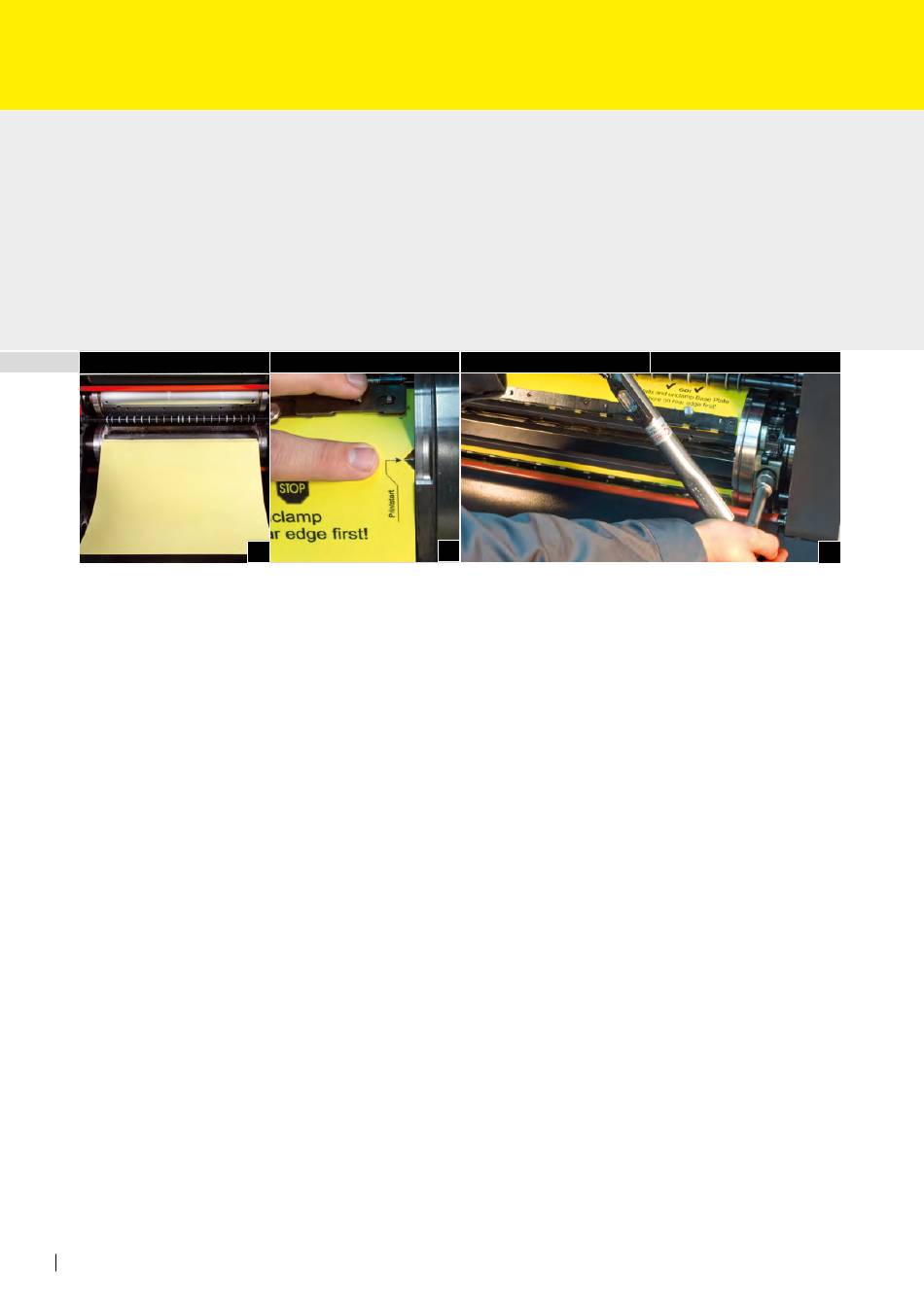

• Gummituch entfernen.
• Falls nötig, kalibrierte Unterlagebogen am Gummituchzylinder anfang einhängen
(Abb. 1). Bestimmung der Aufzugsstärke siehe Seite 36.
• RSP-Basisplatte mit
Gummituchspannwelle vom Gummituchzylinder einhängen.
• Gummituchspannwelle jetzt so drehen, dass die Basisplatten positionsmarkierung
(Printstart) mit der Druckanfangslinie vom Gummituchzylinder übereinstimmt
(Abb 2)!
• Die RSP-Basisplatte zusammen mit den kalibrierten RSP-Unterlagebogen durch
Vorwärtstippen einziehen. RSP-Basisplatte in die hintere Gummituchspannwelle
einhängen und unter Verwendung eines Drehmomentschlüssels mit 25 Nm spannen.
Vordere Positionsmarkierung nochmals kontrollieren (Abb. 3).
Wichtiger Hinweis::
Die Basisplattenpositionsmarkierung (Printstart) muss mit der Druckanfangslinie vom
Gummituchzylinder übereinstimmen!
Unsachgemäße Handhabung kann zu Beschädigungen am Gegendruckzylinder bzw.
Gummituchzylinder führen!
Beim Ausspannen der
RSP-Basisplatte erst an der hinteren Gummituchspannwelle lösen und entnehmen.
Printstartposition muss bis zur vollständigen Entnahme der RSP-Basisplatte gehalten
werden.
Standkorrekturen dürfen nicht durch Vor- oder Zurückziehen der RSP-Basisplatte erfolgen.
2
2
der Druckanfangsseite
RSP-Basisplatte ebenfalls
3
(Printstart) in die vordere
auf Printstart achten.
