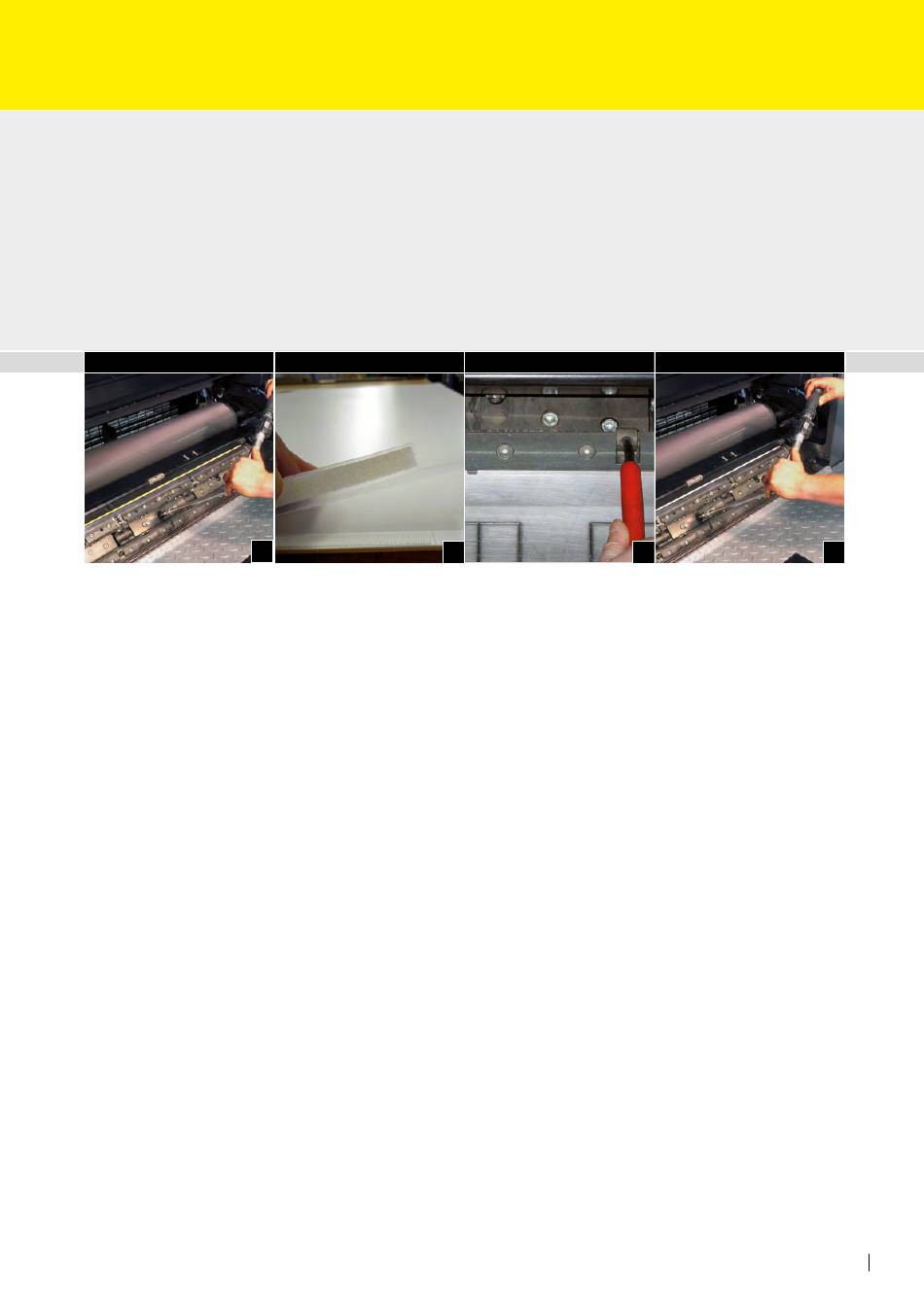

Aplicación con la chapa para estampación de registro
Atención: Antes de iniciar el montaje, fije el ajuste basto del registro a la posición 0.
(Fig. 1)
• Desmonte el rodillo distribuidor.
• Retire la cubierta del canal del cilindro portamantillas de barnizado.
• Afloje el eje tensor del cilindro portamantillas de barnizado.
• Retire la mantilla de caucho/barnizado y las alzas.
• Una con velcro la placa de base RSP de 1,90 mm de espesor y la alza adicional de 0,5
mm (Fig. 6), fíjela en la guía de sujeción de las alzas y engánchela en la máquina. (Fig. 2)
Por favor compruebe que no hay ninguna alza adherida al cilindro portamantillas y, si
así fuera, retírela.
• Inserte la chapa para estampación de registro en el dispositivo de sujeción delantero,
compruebe la correcta instalación en el perno de registro, y cierre las excéntricas en
el dispositivo de sujeción delantero. (Fig. 7)
• Haga deslizar la chapa para estampación de registro hacia delante mediante la tecla de
avance.
• Inserte la chapa para estampación de registro en el dispositivo de sujeción trasero,
encienda el rodillo de presión manual y después cierre la excéntrica central. A conti-
nuación cierre las excéntricas a derecha e izquierda (Fig. 4).
• Vuelva a aflojar el rodillo de presión manual y neumático.
• Tense la chapa para estampación de registro con una llave de ajuste dinamométrica a
35 N m. (Fig. 8)
• Coloque la cubierta del canal del cilindro portamantillas de barnizado.
