4.3 CD 74 / XL 75 Lakovací jednotka
240
Návod k použití
1
Upozornění: Při použití výsekového plechu je nezbytné použít 1,2 mm tenkou kalibrační
podložku (šedá RSP deska). Tato kalibrační podložka NESMÍ být používána zároveň s
milimetrovou fólií. Při použití milimetrové fólie je nutné použít desku o tloušťce 0,9 mm
(2 transparetní RSP kalibrační podložky). Tyto kalibrační podložky NESMÍ být používány
zároveň s výsekovým plechem.
Pokyny užívání při použití milimetrové fólie
• Odstraňte anyloxový/keramický válec
• Odstraňte ochranný plášť na lakovacím válci
• Odstraňte základní desku

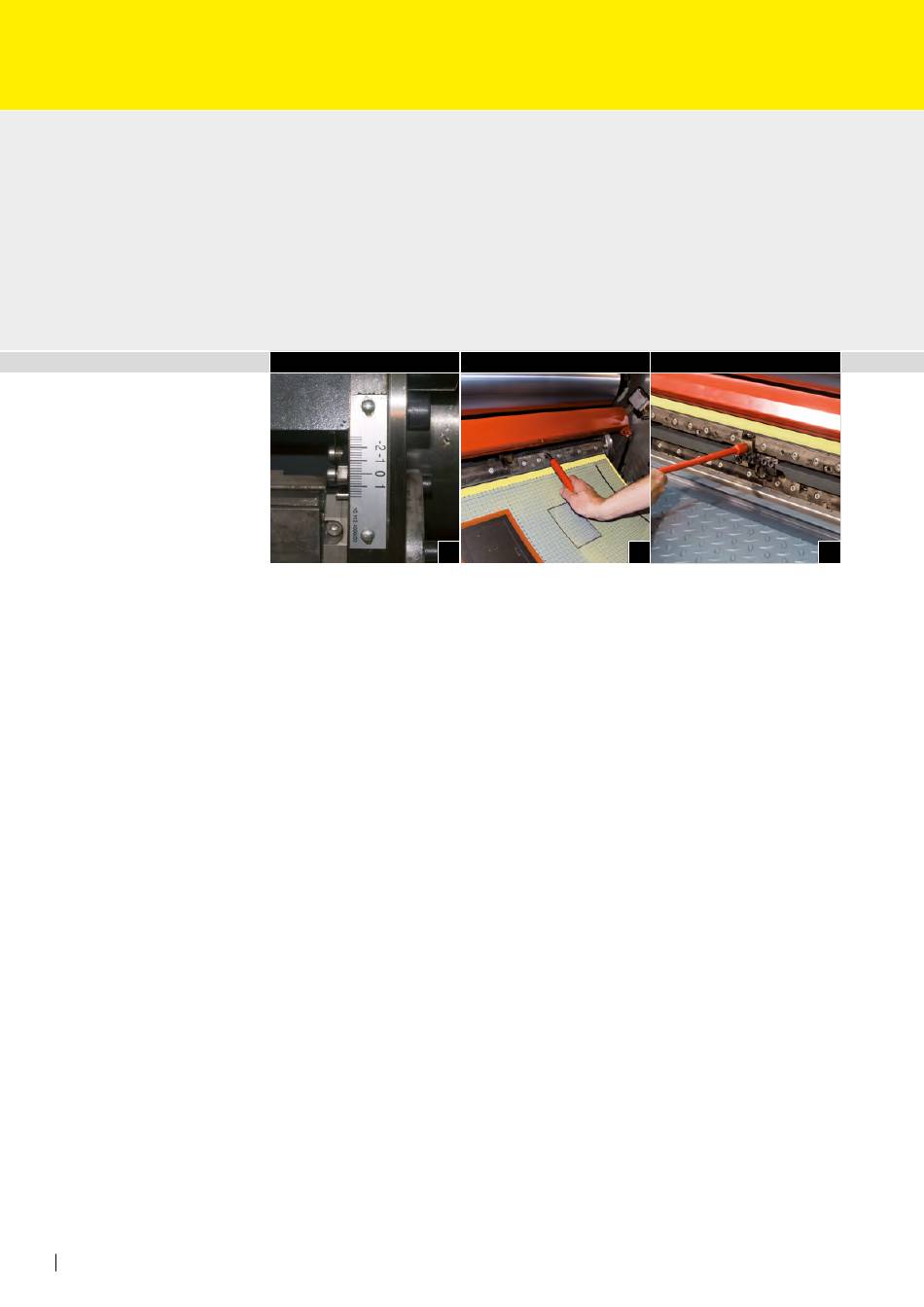

• Nastavte pozici „start/začátek tisku" na stranách + 0,4 mm (2 zastavení) (obr. 1)
• Odšroubujte přední a zadní mimostředný úchyt
• Připevněte 2 RSP kalibrační podložky, obě šířky 0,45 mm, do upevňovací lišty
• Ujistěte se, že žádné obalové archy nejsou připevněny k základnímu válci, pokud je to
nezbytné, přizpůsobte obal
• Upevňovací lištu vsaďte do otvorů, které jsou umístěny v drážce válce
• Do přední části upevňovací lišty vložte plastovou základní desku
• Zavěste milimetrovou fólii do přední upevňovací lišty a přišroubujte mimostředný
úchyt (obr. 2)
• Posunujte tlakový válec
• Přitáhněte milimetrovou fólii
• Zavěste milimetrovou fólii do zadní upevňovací lišty a přišroubujte mimostřední úchyt
• Uvolněte tlakový válec
• Za použití momentového klíče upevněte milimetrovou fólii do zadního rohu
(obr. 3)
• Přitáhněte přední utahovací hřídel do pozice nula
• Zkontrolujte správné napnutí a nastavení milimetrové fólie a obalu
• Znovu připevněte ochranný plášť na lakovací válec
