4.4 XL 105 Gruppo di verniciatura

198
Istruzioni per l'uso
1
Attenzione: con il lamierino di registro è necessario utilizzare un supporto aggiunti-
vo. Non utilizzare il supporto aggiuntivo con i fogli millimetrati!
Applicazione con fogli millimetrati

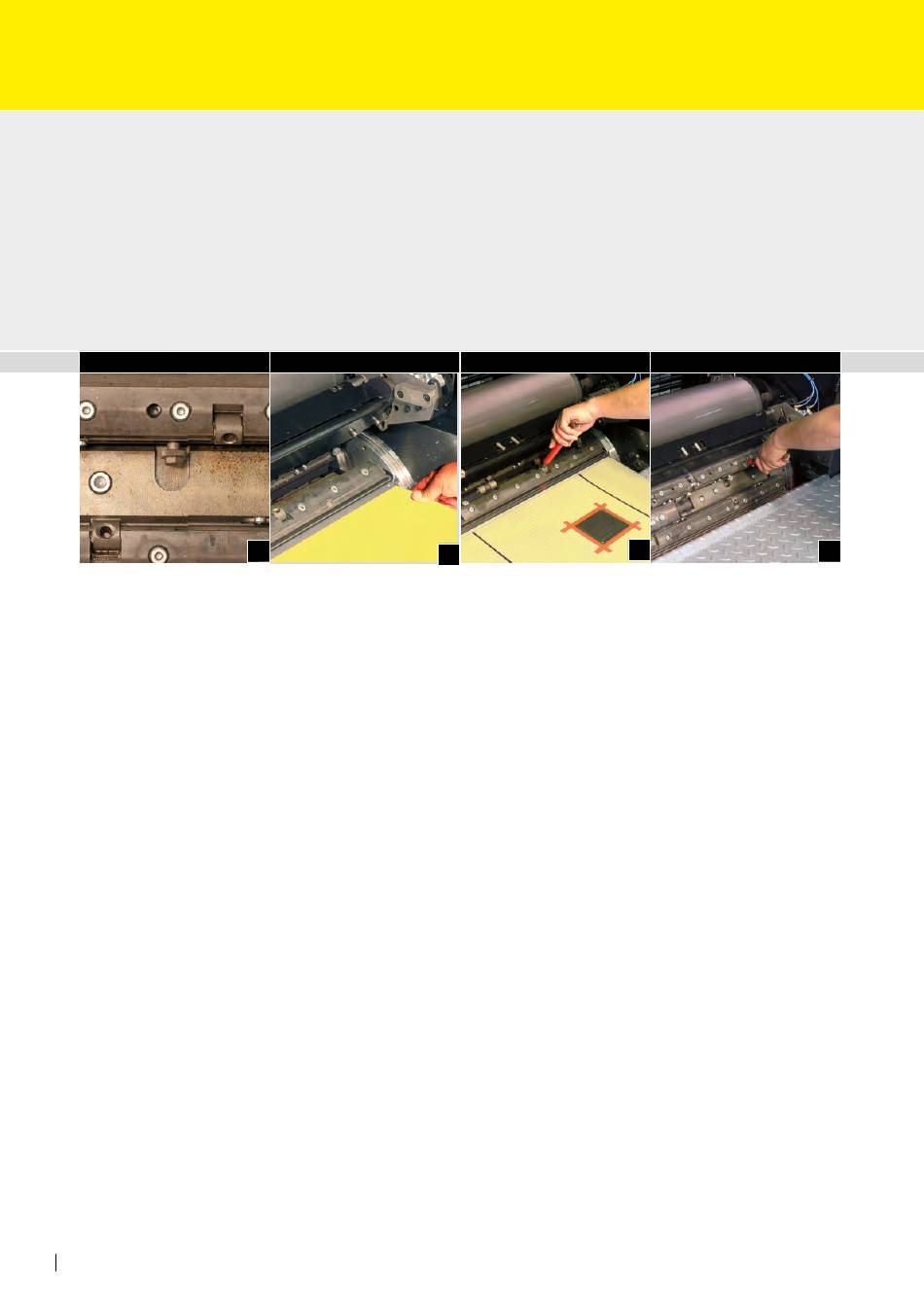

Attenzione: prima del montaggio portare il registro di regolazione grezza sulla posi-
zione zero (Fig. 1).
• Rimuovere il cilindro retinato
• Rimuovere il coperchio del canale del cilindro porta caucciù di verniciatura
• Allentare l'albero tenditore del cilindro porta caucciù di verniciatura
• Rimuovere il caucciù/la lastra di verniciatura e il supporto
• Fissare la piastra base RSP dello spessore di 1,90 mm nel listello di serraggio del
supporto e agganciare alla macchina. (Fig. 2)
Fare attenzione che nessuno dei fogli sia attaccato al cilindro porta caucciù, altri-
menti rimuovere gli eventuali fogli attaccati.
• Infilare il foglio millimetrato così predisposto nel dispositivo di serraggio anterio-
re e fare attenzione che sia correttamente posizionato sul perno di registro; quin-
di chiudere gli eccentrici di serraggio sul dispositivo di serraggio anteriore (Fig. 3).
• Far avanzare il foglio millimetrato con piccoli movimenti in avanti.
• Inserire il foglio millimetrato nel dispositivo di serraggio posteriore, azionare il rul-
lo di pressione manuale e poi chiudere l'eccentrico di serraggio centrale. Quindi
chiudere gli eccentrici di serraggio destro e sinistro (Fig. 4).
• Allentare nuovamente i rulli di pressione manuale e pneumatico.
• Tensionare ora il foglio millimetrato a 25 Nm con una chiave dinamometrica
(Fig. 5)
• Rimettere il coperchio del canale del cilindro porta caucciù di verniciatura
2
3
4
