Compruebe la tensión de la hoja milimetrada de posicionamiento así como la correc-
ta posición de la misma y de las alzas.
•
Monte la chapa protectora del cilindro portamantillas de barnizado.
Aplicación con la chapa para estampación de registro
•
Desmonte el rodillo distribuidor.
•
Retire la chapa protectora del cilindro portamantillas de barnizado.
•
Retire la mantilla.
•
Abra las excéntricas de delante y detrás.
•

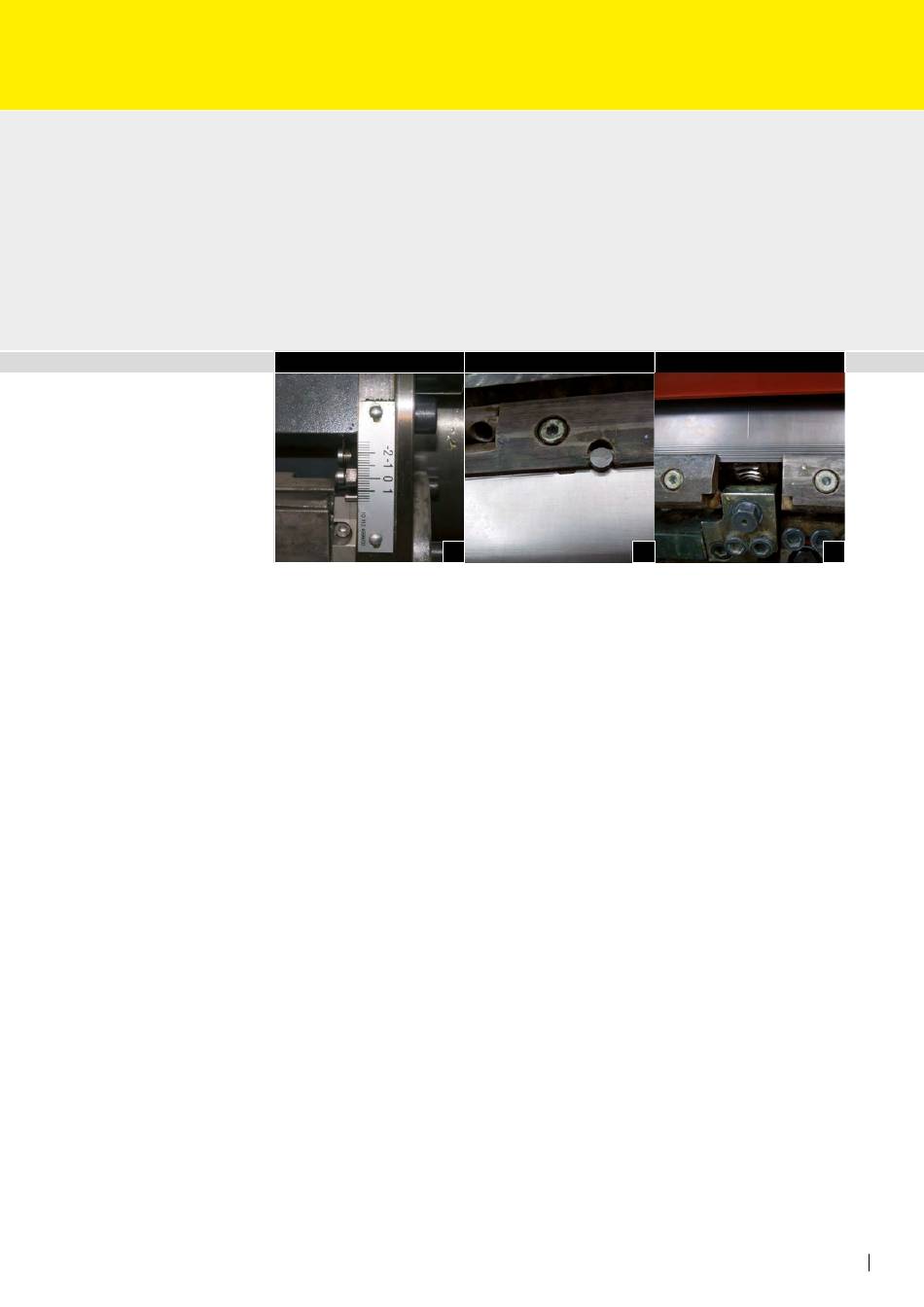

Sitúe el indicador de inicio de impresión del lado de mando a + 0,2 mm (1 raya). (Fig. 1)
•
Fije la alza de 1,20 mm para la chapa para estampación de registro RSP en la guía de
ajuste y sujeción. Por favor compruebe que no hay ninguna alza adherida al cilindro
portamantillas y, si así fuera, ajústela según convenga.
•
Inserte la guía de sujeción en los huecos del canal del cilindro.
•
Coloque la placa base de plástico con la guía de sujeción en el soporte delantero
correspondiente.
•
Cuelgue la chapa para estampación de registro RSP en la guía de sujeción delantera y
cierre las excéntricas. (Fig. 2)
•
Alinee el cilindro de impresión (contrapresión).
•
Inserte la chapa para estampación de registro RSP.
•
Cuelgue la chapa para estampación de registro RSP en la guía de sujeción trasera y
cierre las excéntricas.
•
Retire el cilindro de impresión (contrapresión).
•
Tense la chapa para estampación de registro RSP en el borde trasero con tornillos de
tensión a 30 N m utilizando una llave de ajuste dinamométrica. (Fig. 3)
•
Tense el eje tensor delantero hasta la posición 0.
•
Compruebe la tensión de la chapa para estampación de registro RSP así como la
correcta posición de la misma y de las alzas.
•
Monte la chapa protectora del cilindro portamantillas.
1
1
2
2
Manual de instrucciones
3
3
109
