4.3 CD 74 / XL 75 Groupe de vernissage

152
Manuel d'utilisation
1
Attention : Si une tôle de découpe de repérage est utilisée, un habillage de 1,2 mm
d'épaisseur est requis (habillage de tôle de découpe de repérage RSP gris). Celui-
ci ne doit pas être utilisé en présence d'un film de positionnement ! Si un film de
positionnement est utilisé, un habillage de 0,9 mm d'épaisseur est requis (feuille
d'habillage RSP transparente). Celui-ci ne doit pas être utilisé en présence d'une
tôle de découpe de repérage !

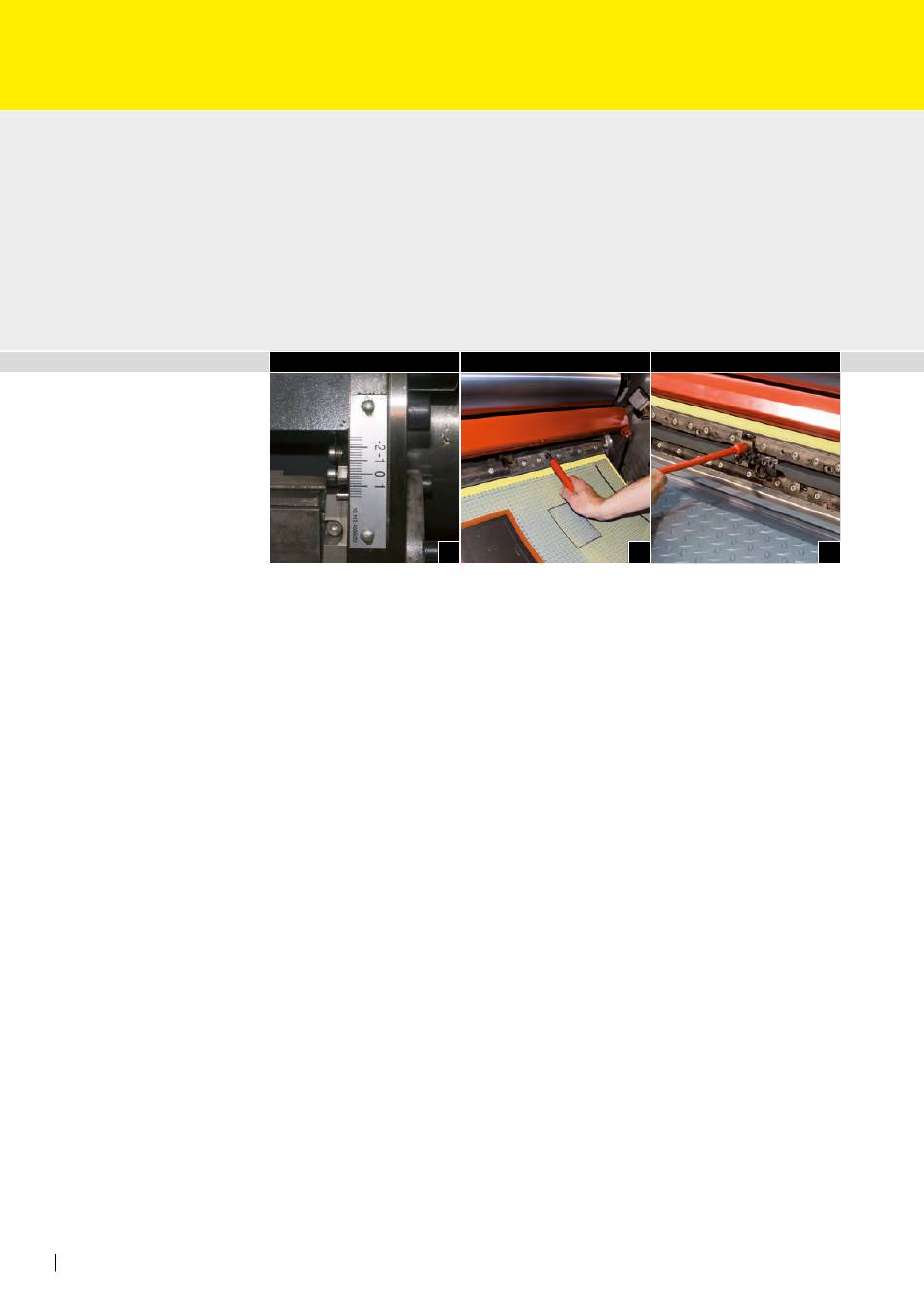

Utilisation en combinaison avec un film de positionnement
Démonter le rouleau tramé
Enlever le recouvrement de protection du cylindre de blanchet de vernissage
Enlever le blanchet
Ajuster l'aiguille du début d'impression du côté commande sur + 0,4 mm (2 traits)
(Fig. 1)
Ouvrir les excentriques de blocage avant et arrière
Fixer 2 feuilles d'habillage RSP aux intervalles de 0,45 mm sur la barre d'ajustage et de
maintien. Veiller à ce qu'aucune feuille d'habillage ne soit collée sur le cylindre porte-
blanchet étant donné que sinon, il faudra adapter les habillages en conséquence.
Enficher la barre de maintien dans les alésages du canal du cylindre
Mettre la plaque de base en plastique avec la barrette de fixation dans le support de
la barre de calage avant
Caler le film de positionnement dans la barrette de fixation avant et fermer l'excen-
trique (Fig. 2)
Mettre le rouleau presseur en pression
Engager le film de positionnement
Caler le film de positionnement dans la barrette de fixation arrière et fermer l'excen-
trique
Mettre le rouleau presseur hors pression
Serrer le film de positionnement avec les vis de serrage sur le bord arrière en appli-
quant 25 Nm et en utilisant une clé dynamométrique (Fig. 3)
Tendre l'arbre de serrage jusqu'à la position 0
Contrôler la tension du film de positionnement et la position correcte du film de posi-
1
2
2
3
3
