4.3 CD 74 / XL 75 Lackwerk
20
Bedienungsanleitung
1
Achtung: Beim Einsatz eines Registerstanzblechs ist eine Unterlage mit einer Dicke
von 1,2 mm (graue RSP-Registerstanzblech-Unterlage) notwendig. Diese darf beim
Einsatz der Standfolie nicht verwendet werden! Beim Einsatz einer Standfolie ist eine
Unterlage mit einer Dicke von 0,9 mm (transparenter RSP-Unterlagebogen) notwen-
dig. Diese darf beim Einsatz des Registerstanzblechs nicht verwendet werden!
Einsatz mit Standfolie
•
Rasterwalze ausbauen
•
Schutzabdeckung des Lacktuchzylinders entfernen
•
Gummituch entfernen
•

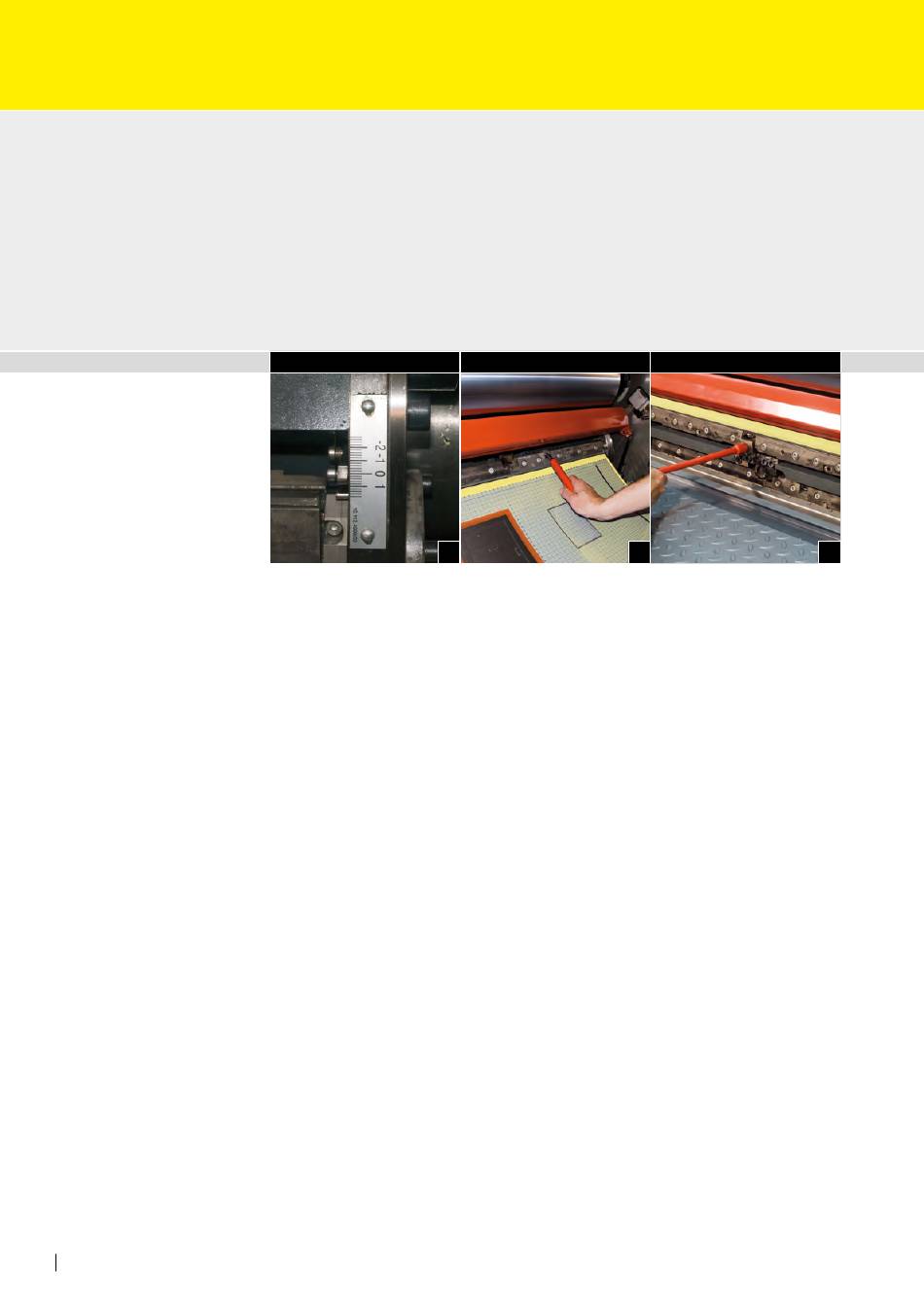

Zeiger des Druckanfangs auf Bedienerseite auf + 0,4 mm (2 Striche) stellen (Abb. 1)
•
Vorderen und hinteren Klemmexzenter öffnen
•
2 RSP-Unterlagebogen je 0,45 mm in Pass- und Halteleiste befestigen. Bitte beach-
ten, dass keine Unterlagefolien auf den Gummituchzylinder geklebt sind, sonst ggf. die
Unterlagen entsprechend anpassen.
•
Halteleiste in die Bohrungen des Zylinderkanals stecken
•
Kunststoffbasisplatte mit Spannschiene in vordere Spannschienenhalterung einsetzen
•
Standfolie in vordere Klemmschiene einhängen und Exzenter schließen (Abb. 2)
•
Andrückrolle anstellen
•
Standfolie einziehen
•
Standfolie in hintere Klemmschiene einhängen und Exzenter schließen
•
Andrückrolle abstellen
•
Standfolie mit Spannschrauben an Hinterkante mit 25 Nm unter Verwendung eines
Drehmomentschlüssels spannen (Abb. 3)
•
Vordere Spannwelle bis auf 0-Position spannen
•
Standfolienspannung sowie die korrekte Lage der Standfolie und der Unterlagen prüfen
•
Schutzabdeckung des Lacktuchzylinders einbauen
1
2
2
3
3
