CITO RSP System 2.0 Bedienungsanleitung Seite 21

Einsatz mit Registerstanzblech
• Rasterwalze ausbauen
• Schutzabdeckung des Lacktuchzylinders entfernen
• Gummituch entfernen
• Vorderen und hinteren Klemmexzenter öffnen

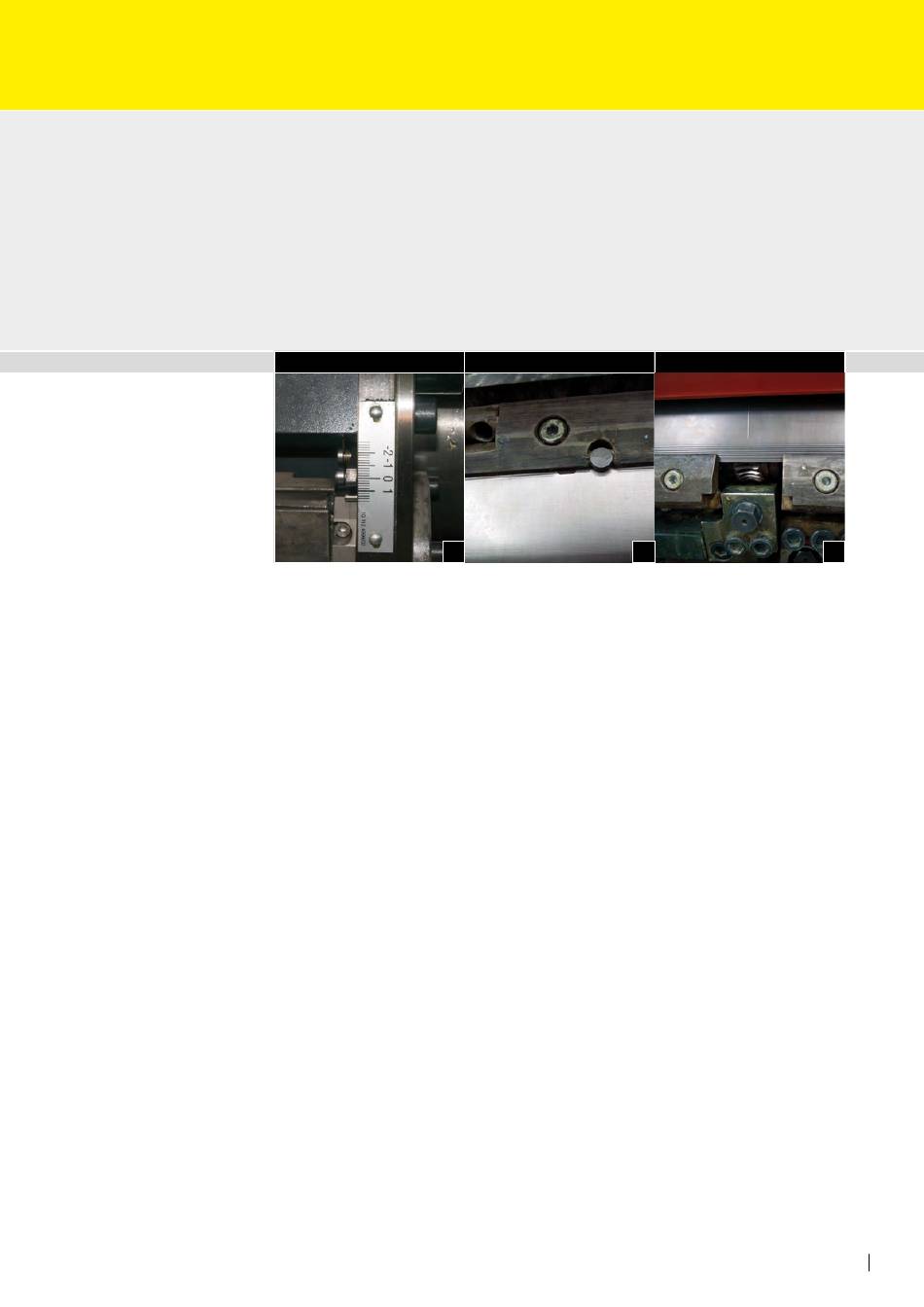

• Zeiger des Druckanfangs auf Bedienerseite auf +0,2 mm (1 Strich) stellen (Abb. 1)
• RSP-Registerstanzblech-Unterlage mit 1,20 mm in Pass- und Halteleiste befestigen.
Bitte beachten, dass keine Unterlagefolien auf den Gummituchzylinder geklebt sind,
sonst ggf. die Unterlagen entsprechend anpassen.
• Halteleiste in die Bohrungen des Zylinderkanals stecken
• Kunststoffbasisplatte mit Spannschiene in vordere Spannschienenhalterung einsetzen
• RSP-Registerstanzblech in vordere Klemmschiene einhängen und Exzenter schließen
(Abb. 2)
• Andrückrolle anstellen
• RSP-Registerstanzblech einziehen
• RSP-Registerstanzblech in hintere Klemmschiene einhängen und Exzenter schließen
• Andrückrolle abstellen
• RSP-Registerstanzblech mit Spannschrauben an Hinterkante mit 30 Nm unter
Verwendung eines Drehmomentschlüssels spannen (Abb. 3)
• Vordere Spannwelle bis auf 0-Position spannen
• RSP-Registerstanzblechspannung sowie die korrekte Lage des RSP-Registerstanzblechs
und der Unterlagen prüfen
• Schutzabdeckung des Lacktuchzylinders einbauen
