lC-DISPlAy BEDIENUNG

3 lC-Display Bedienung
Bei optionaler Bestückung des LC-Displays.

3.1 Bedienelemente

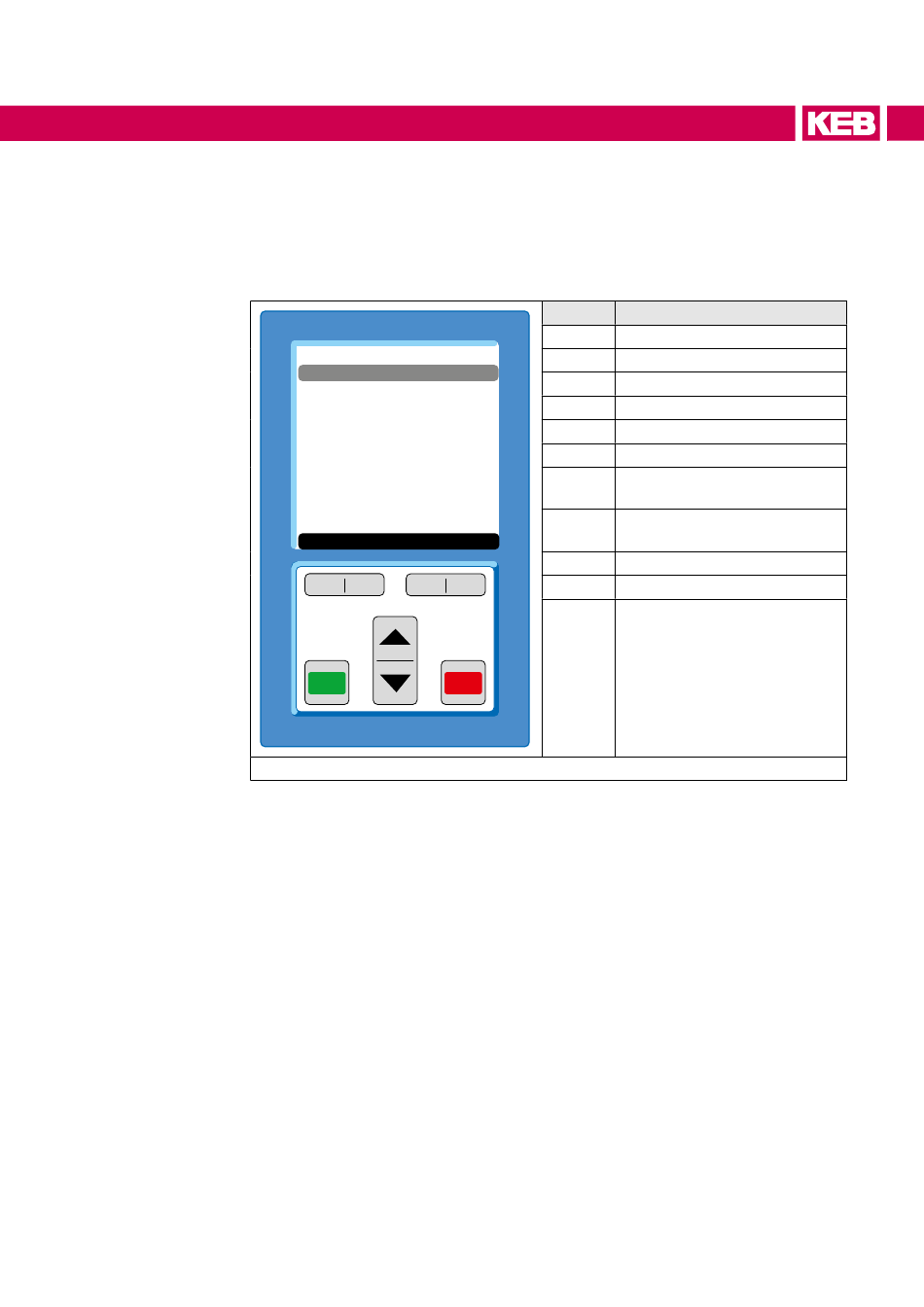

Abbildung 1:

3.1.1 Beschreibung der Bedienelemente

3.1.1.1 Menüleiste
Die Menüleiste zeigt die aktuelle Auswahl im Menü. Sie kann mit den Tasten ▲ und ▼
verschoben werden. Mit Enter wechselt man in die untergeordnete Bedienebene, mit
ESC zurück in die nächst höhere Bedienebene.
Umrichterparameter
①
CP Modus
Operatorparameter
Einstellungen
②
F1 F2 F3 F4
ENTER ESC

Bedienelemente

Name Funktion
①
Menüleiste
②
Funktionsleiste
F1 Funktionstaste 1
F2 Funktionstaste 2
F3 Funktionstaste 3
F4 Funktionstaste 4
▲ Menüleiste nach oben oder
Parameterwert erhöhen
▼ Menüleiste nach unten oder
Parameterwert verringern
ENTER auswählen / bestätigen
ESC zurück ins übergeordnete Menü
