Inhaltszusammenfassung für KEB G6

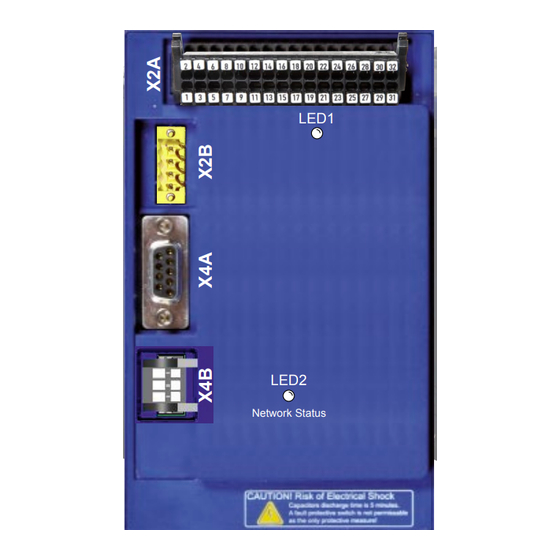

- Seite 1 C O M B I V E R T LED1 LED2 Network Status Programmierhandbuch COMBIVERT G6 Steuerteil I/O Link Originalanleitung Dokument Teil Version 20100117...
-
Seite 3: Vorwort
Vorwort Vorwort Die beschriebene Hard- und Software sind Entwicklungen der KEB Automation KG. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Signalwörter und Auszeichnungen Bestimmte Tätigkeiten können während der Installation, des Betriebs oder danach Ge- fahren verursachen. -
Seite 4: Gesetze Und Richtlinien
Sollten Sie weitere Informationen benötigen oder sollten Probleme auftre- ten, die in der Dokumentation nicht ausführlich genug behandelt werden, können Sie die erforderliche Auskunft über die örtliche Vertretung der KEB Automation KG erhalten. Die Verwendung unserer Geräte in den Zielprodukten erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ................3 Signalwörter und Auszeichnungen ...................... 3 Weitere Symbole ............................ 3 Gesetze und Richtlinien ......................... 4 Gewährleistung ............................4 Unterstützung ............................4 Urheberrecht ............................4 Inhaltsverzeichnis ............. 5 Abbildungsverzeichnis ............. 7 Tabellenverzeichnis ............8 Glossar ................9 Verwendete Normen ............11 1 Grundlegende Sicherheitshinweise ...... - Seite 6 Inhaltsverzeichnis 3.3 Frametypen ............................ 28 3.4 Parametrierdaten (SPDU) ......................29 3.5 Prozessdaten ..........................30 4 Prozessdatenmapping ..........31 4.1 Ausgangsprozessdaten (Manager => Client) ................31 4.2 Eingangsprozessdaten (Client => Manager) ................34 5 Beschreibungsdatei (IODD) ........37 6 Feldbus Watchdog ............38 7 Events ................
-
Seite 7: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1: Interleaved mode ......................28 Abbildung 2: Inbetriebnahme Assistent: PD Mapping ................37 Abbildung 3: Bedienelemente .......................49 Abbildung 4: Einschaltanzeige ......................50 Abbildung 5: Hauptmenü ........................51 Abbildung 6: Grundeinstellungen ......................52 Abbildung 7: Sprache ändern .......................52 Abbildung 8: Startmodus festlegen ....................... 53 Abbildung 9: Schriftgröße festlegen ...................... -
Seite 8: Tabellenverzeichnis
Tabellenverzeichnis Tabellenverzeichnis Tabelle 1: Belegung der Funktionstasten ..................50... -
Seite 9: Glossar
Notfall Feldbussystem Not-Halt Stillsetzen eines Antriebs im Not- COMBIVERT KEB Antriebsstromrichter fall (nicht spannungslos) COMBIVIS KEB Inbetriebnahme- und Para- Überstrom (Overcurrent) metriersoftware OSSD Ausgangsschaltelement; Aus- Gleichstrom oder -spannung gangssignal, dass in regel- Deutsches Intitut für Normung mäßigen Abstände auf seine Abschaltbarkeit hin geprüft wird. - Seite 10 Glossar Der Sicherheitsintegritätslevel ist eine Maßeinheit zur Quanti- fizierung der Risikoreduzierung. Begriff aus der Sicherheitstechnik (EN 61508 -1..7). Speicherprogrammierbare Steu- erung Sicherheitsfunktion „Sicherer Halt 1“ gemäß IEC 61800-5-2 Synchron-serielle Schnittstelle für Geber Sicherheitsfunktion „sicher abge- schaltetes Drehmoment“ gemäß IEC 61800-5-2 Inkrementelles Signal mit einer Ausgangsspannung bis 5 V universeller, serieller Bus...
-
Seite 11: Verwendete Normen
Verwendete Normen Verwendete Normen DGUV Vorschrift 3 Elektrische Anlagen und Betriebsmittel DIN 46228-1 Aderendhülsen; Rohrform ohne Kunststoffhülse DIN 46228-4 Aderendhülsen; Rohrform mit Kunststoffhülse DIN IEC 60364-5-54 Errichten von Niederspannungsanlagen - Teil 5-54: Auswahl und Errichtung elektrischer Betriebsmittel - Erdungsanlagen, Schutzleiter und Schutzpotential- ausgleichsleiter EN 55011 Industrielle, wissenschaftliche und medizinische Geräte - Funkstörungen -... - Seite 12 Verwendete Normen EN 61508-1...7 Funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/ programmierbarer elektronischer Systeme Teil 1...7 (VDE 0803-1…7, IEC 61508-1…7) EN 61800-2 Drehzahlveränderbare elektrische Antriebe Teil 2: Allgemeine Anforderungen - Festlegungen für die Bemessung von Niederspannungs-Wechselstrom- Antriebssystemen mit einstellbarer Frequenz (VDE 0160-102, IEC 61800-2) EN 61800-3 Drehzahlveränderbare elektrische Antriebe.
-
Seite 13: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 1 Grundlegende Sicherheitshinweise Der COMBIVERT ist nach dem Stand der Technik und anerkannten sicherheitstechni- schen Regeln entwickelt und gebaut. Dennoch können bei der Verwendung funktions- bedingt Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine und anderen Sachwerten entstehen. -
Seite 14: Einbau Und Aufstellung
Grundlegende Sicherheitshinweise Antriebsstromrichter enthalten elektrostatisch gefährdete Bauelemente. ► Berührung vermeiden. ► ESD-Schutzkleidung tragen. Lagern Sie Antriebsstromrichter nicht • in der Umgebung von aggressiven und/oder leitfähigen Flüssigkeiten oder Gasen. • mit direkter Sonneneinstrahlung. • außerhalb der angegebenen Umweltbedingungen. 1.3 Einbau und Aufstellung GEFAHR Nicht in explosionsgefährdeter Umgebung betreiben ! ►... -
Seite 15: Elektrischer Anschluss
Grundlegende Sicherheitshinweise 1.4 Elektrischer Anschluss GEFAHR Elektrische Spannung an Klemmen und im Gerät ! Lebensgefahr durch Stromschlag ! ► Niemals am offenen Gerät arbeiten oder offen liegende Teile berüh- ren. ► Bei jeglichen Arbeiten am Gerät Versorgungsspannung abschalten und gegen Einschalten sichern. ►... -
Seite 16: Emv-Gerechte Installation
Wegen der Funkentstörkondensatoren wird der Prüfgenerator sofort mit Stromfehler abschalten. Nach EN 60204-1 ist es zulässig, bereits getestete Komponenten abzuklem- men. Antriebsstromrichter der KEB Automation KG werden gemäß Produkt- norm zu 100% spannungsgeprüft ab Werk geliefert. 1.4.3 Isolationsmessung Eine Isolationsmessung (gemäß EN 60204-1 Kapitel 18.3) mit DC 500 V ist zulässig,... -
Seite 17: Inbetriebnahme Und Betrieb
Grundlegende Sicherheitshinweise 1.5 Inbetriebnahme und Betrieb Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemäßen Betriebes) ist so- lange untersagt, bis festgestellt wurde, dass die Maschine den Bestimmungen der Ma- schinenrichtlinie entspricht; EN 60204-1 ist zu beachten. WARNUNG Softwareschutz und Programmierung ! Gefährdung durch ungewolltes Verhalten des Antriebes ! ►... -
Seite 18: Wartung
Schalten am Eingang Bei Applikationen, die zyklisches Aus- und Einschalten des Antriebsstromrichters er- fordern, muss nach dem Abschalten mindestens 5 min Auszeit eingehalten werden. Werden kürzere Taktzeiten benötigt, setzen Sie sich bitte mit der KEB Automation KG in Verbindung. Kurzschlussfestigkeit Die Antriebsstromrichter sind bedingt kurzschlussfest. -
Seite 19: Entsorgung
Antriebsstromrichter mit Sicherheitsfunktion sind auf eine Nutzungsdauer von 20 Jah- ren begrenzt. Danach sind die Geräte zu ersetzen. Antriebsstromrichter der KEB Automation KG sind professionelle, elektronische Geräte ausschließlich für die gewerbliche Weiterverarbeitung (sog. B2B-Geräte). Die Kenn- zeichnung erfolgt daher nicht mit dem Symbol der durchgestrichenen Mülltonnen, son- dern durch die Wortmarke und das Herstellungsdatum. -
Seite 21: Produktbeschreibung
Produktbeschreibung 2 Produktbeschreibung Die Produktfamilie COMBIVERT G6 mit Sicherheitsfunktion STO ist für den Einsatz in sicherheitsgerichteten Anwendungen entwickelt worden. Die Grundnormen sowie an- wendungs- und landesspezifische Normen sind weiterhin zu beachten. In der Anleitung wird auf Normen verwiesen, die ergänzend zu beachten sind! Dieses Dokument dient der Beschreibung der Funktionen und Parameter der G6 –... -
Seite 22: Restgefahren
Produktbeschreibung 2.1.1 Restgefahren Trotz bestimmungsgemäßen Gebrauch kann der Antriebsstromrichter im Fehlerfall, bei falscher Parametrierung, durch fehlerhaften Anschluss oder nicht fachmännische Eingriffe und Reparaturen unvorhersehbare Betriebszustände annehmen. Dies können sein: • falsche Drehrichtung • zu hohe Motordrehzahl • Motor läuft in die Begrenzung •... -
Seite 23: Typenschlüssel
Produktbeschreibung 2.3 Typenschlüssel xx G6 x x x - x x x x Kühlung (nicht gültig bei Kunden-/Sonderversion) Luftkühlung (Gehäuse C, E), Luftkühlung/Flat Rear (Gehäuse A, B) Flat Rear Regelung/Tastatur/Display (nicht gültig bei Kunden-/Sonderversion) G6L-G gesteuert ohne Tastatur/Display G6L-G gesteuert mit Tastatur/Display... - Seite 24 Produktbeschreibung xx G6 x x x - x x x x Steuerungstyp Analog/Digital (standard) ® 1 IO-Link ® 2 EtherCAT ® 3 Reserviert VARAN G6 Gerätetyp Gerätegröße...
-
Seite 25: Io-Link Schnittstelle
IO-Link Schnittstelle 3 IO-Link Schnittstelle Implementiert ist eine IO-Link Slave (Device) Schnittstelle nach der IO-Link Spezifika- tion V1.0. Es werden zyklische Prozessdaten (PDO) und azyklische Parametrierdaten (SPDU – Service protocol data unit) zum Zugriff auf die Parameter des Gerätes unter- stützt. - Seite 26 Bedeutung Geräteidentifikationsnummer Variable Datenlänge 32 bit Zugriff lesen Kodierung 0...FFFFFFh Standardwert: 0 Bemerkung Jede Kombination aus G6-Leistungsteil Konfig-ID und Steuer- karten Konfig-ID besitzt eine eigene DeviceID (Referenztabelle) Id-Text Name Parameterindex fb05 IO-Link Baudrate 0x2185 Bedeutung Baudrate IO-Link Bus Variable Datenlänge...
-
Seite 27: Io-Link Status Und Fehleranzeige
IO-Link Schnittstelle 3.2 IO-Link Status und Fehleranzeige Der Status der IO-Link Statemachine wird im folgenden Parameter angezeigt. Id-Text Name Parameterindex fb01 DL-Status + Master Command 0x2181 Bedeutung Anzeige für DL-Status + Master Command Variable Datenlänge 8 bit Zugriff lesen Kodierung Bitmaske 0xFF00 Bitmaske... -
Seite 28: Frametypen
Datenaustausch genutzt wird. In der Phase des Kommunikationsaufbaus verwendet der Master den Telegrammtyp 0. Für die zyklische Kommunikation unterstützt der G6 den Frametyp 1 im „interleaved mode“: Frame sequence type „Interleave“ PI x PI x+1 CHK/TYPE Cycle time... -
Seite 29: Parametrierdaten (Spdu)
IO-Link Schnittstelle 3.4 Parametrierdaten (SPDU) Die Parameter des Gerätes werden über 16-Bit Index plus 8-Bit Subindex angespro- chen. Über den Subindex mit den Werten 1...n können die einzelnen Subindizes bzw. Sätze der Parameter adressiert werden. Über den Subindex 0 werden alle Subindizes 1...n gleichzeitig adressiert. Wenn beim Schreibzugriff dabei ein Wert nicht geschrieben werden kann (z.B. -
Seite 30: Prozessdaten
Pro Prozessdatenobjekt können maximal 4 Objekte abgebildet (gemapped) werden. Die Datenrichtung ist aus Sicht der Prozesssteuerung (SPS, IPC, ...) beschrieben. Prozessausgangsdaten (PD Out) sind Daten von der Steuerung zum G6. Prozesseingangsdaten (PD In) sind Daten vom G6 zur Steuerung. Um die Prozessdatenobjekte im Gerät zu aktivieren, ist es notwendig das Mapping der Prozessdaten über die Parameter nach Kapitel 3. -
Seite 31: Prozessdatenmapping
Prozessdatenmapping 4 Prozessdatenmapping Die Einstellung der Prozessdatenbelegung ist über die KEB-spezifischen Parameter (fb10-fb19) möglich. Nach erfolgter Einstellung des Prozessdatenmappings können die Prozessdaten vom G6 Gerät verarbeitet werden. Nach dem Laden der Defaultwerte ist bereits ein Standard-Prozessdatenmapping ein- gestellt. Die Anzahl der jeweils gemappten Parameter (fb14, fb19) muss noch einmalig geschrieben werden (Standardwert 2), um die Prozessdaten zu aktivieren. - Seite 32 Prozessdatenmapping Id-Text Name Parameterindex fb11 PD out subindex 0x218B Array Subindex 0 Bedeutung Anzahl der Subindizes dieses Objektes Datenlänge 8 bit Zugriff lesen Kodierung Standardwert: 4 Bemerkung Subindex 1...4 Bedeutung Der Wert des Subindex bestimmt den Parametersatz des aus- gewählten PD-Parameters. Datenlänge 8 bit Zugriff...
- Seite 33 Prozessdatenmapping Id-Text Name Parameterindex fb13 PD out type 0x218D Array Subindex 0 Bedeutung Anzahl der Subindizes dieses Objektes Datenlänge 8 bit Zugriff lesen Kodierung Standardwert: 4 Bemerkung Subindex 1...4 Bedeutung Der Wert legt den Parametertyp des ausgewählten PD-Parame- ters fest. Datenlänge 8 bit Zugriff...
-
Seite 34: Eingangsprozessdaten (Client => Manager)
Prozessdatenmapping 4.2 Eingangsprozessdaten (Client => Manager) Id-Text Name Parameterindex fb15 PD in index 0x218F Array Subindex 0 Bedeutung Anzahl der Subindizes dieses Objektes Datenlänge 8 bit Zugriff lesen Kodierung Standardwert: 4 Bemerkung Subindex 1...4 Bedeutung Vorgabe von bis zu 8 Parameteradressen, die als Prozessdaten verwendet werden sollen. - Seite 35 Prozessdatenmapping Id-Text Name Parameterindex fb16 PD in subindex 0x2190 Array Subindex 0 Bedeutung Anzahl der Subindizes dieses Objektes Datenlänge 8 bit Zugriff lesen Kodierung Standardwert: 4 Bemerkung Subindex 1...8 Bedeutung Der Wert des Subindex bestimmt den Parametersatz des ausge- wählten PD-Parameters. Datenlänge 8 bit Zugriff...
- Seite 36 Prozessdatenmapping Id-Text Name Parameterindex fb18 PD in type 0x2192 Array Subindex 0 Bedeutung Anzahl der Subindizes dieses Objektes Datenlänge 8 bit Zugriff lesen Kodierung Standardwert: 4 Bemerkung Subindex 1...4 Bedeutung Der Wert legt den Parametertyp des ausgewählten PD-Parame- ters fest. Datenlänge 8 bit Zugriff...
-
Seite 37: Beschreibungsdatei (Iodd)
Beschreibungsdatei (IODD) 5 Beschreibungsdatei (IODD) COMBIVIS 6 ermöglicht die Erstellung der IO-Link Device Descriptions (IODDs) für die G6-Geräte mit IO-Link Schnittstelle. Die IODDs entsprechen der Spezifikation nach Version 1.0.1. Dazu ist im Inbetriebnahme-Assistenten das Prozessdatenmapping einzustellen, und anschließend über den Button „Device Description“ der IO-Link IODD-Export zu starten:... -
Seite 38: Feldbus Watchdog
Feldbus Watchdog 6 Feldbus Watchdog Der Feldbus Watchdog ist eine Funktion in der IO-Link Steuerkarte. Er dient dazu, in dem Umrichter einen Fehler oder eine Warnung auszulösen, wenn bestimmte Ereignis- se nicht innerhalb einer bestimmten Zeit zyklisch wiederholt werden. Dabei gilt, dass die Aktivierung des Watchdog durch die Steuerkartenparameter fb04 und fb05 einge- stellt wird. -
Seite 39: Events
Servicedaten ausgetauscht werden. Auf diese Weise ist es möglich, Ereignisse oder Zustände eines Gerätes über den IO-Link Master bis in die SPS oder Visualisierung zu übertragen. Der COMBIVERT G6 unterstützt detaillierte Events. Folgende Events werden unterstützt: Lfd-Nr. - Seite 40 Events Id-Text Name Parameterindex fb27 Synchronisationsstatus 0x219B Bedeutung Zustand der Synchronisation auf den Feldbuszyklus Variable Datenlänge 8 bit Zugriff lesen Kodierung 0: off (Gerät nicht synchron) 1: on (Gerät synchron) Standardwert: 0 Bemerkung Id-Text Name Parameterindex fb28 PD Zugriffszeit 0x219C Bedeutung Bearbeitungszeit, die benötigt wird, um die PD-Daten abzuar- beiten (vom FPGA-Sync bis zum Ende der Abarbeitung bei voll...
-
Seite 41: Allgemeine Steuerkartenparameter (Operatorfunk- Tionalität)
Allgemeine Steuerkartenparameter (Operatorfunktionalität) 8 Allgemeine Steuerkartenparameter (Operatorfunktio- nalität) Die Operatorparameter legen die Konfiguration der G6 IO-Link Steuerung fest. Weiterhin können der Softwarestand sowie der aktuelle Status ausgelesen werden. Id-Text Name Parameterindex os00 Operatorkennung 0x2080 Bedeutung Anzeige des Steuerkartentyps, sowie der Softwarestand. - Seite 42 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os04 Diagnose Fehlerzähler 0x2084 Bedeutung Gibt die Anzahl aufgetretener Fehler auf der Diagnoseschnitt- stelle an. Variable Datenlänge 8 bit Zugriff lesen, schreiben Kodierung 0...255 Standardwert: 0 Bemerkung Id-Text Name Parameterindex os05 Diagnose Ansprechverzögerungszeit 0x2085 Bedeutung Stellt die minimale Antwortverzugszeit für Anfragen über die Diagnoseschnittstelle ein.
- Seite 43 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os07 Node ID 0x2087 Bedeutung Dieser Parameter gibt die Umrichteradresse für die Diagnose- schnittstelle (DIN 66019) vor. Der Parameter ist ein Abbild des Systemparameters Sy06. Variable Datenlänge 8 bit Zugriff lesen, schreiben Kodierung 0...239 Standardwert: 1 Bemerkung Id-Text...
- Seite 44 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os09 LT max Wiederhol. bei Umr. beschäftigt 0x2089 Bedeutung Anzahl der Wiederholungen, die auf dem internen Bus vom Leistungsteil zur Steuerung gesendet werden, wenn diese den Dienst mit dem Fehler „Umrichter beschäftigt“ ablehnt. Variable Datenlänge 8 bit Zugriff...
- Seite 45 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os13 Operatorstatus 0x208D Bedeutung Zeigt den Status des Leistungsteils, sowie das Abbild des Leis- tungsteilparameterimage der Steuerkarte. Variable Datenlänge 8 bit Zugriff lesen Kodierung Bit 0 reserviert Bit 1...2 LT-Konf.-ID Status 0: Leistungsteil-ID unbekannt 2: Leistungsteil-ID OK 4: Leistungsteil-ID falsch Bit 3...5...
- Seite 46 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os15 Speichermodus 0x208F Bedeutung Die Speicherart der nichtflüchtigen Parameter ist hiermit einzustellen. Ist der Wert „0“ werden die Parameter nicht ge- speichert, nach dem nächsten „Power-Down“ geht das Gerät automatisch auf den Wert „1“. Dieser Wert ist der Standardwert, die nichtflüchtigen Parameter werden immer gespeichert.
- Seite 47 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os19 Sicherheitsmodul Softwareversion 0x2093 Bedeutung Anzeige der Softwareversion des Sicherheitsmoduls. Variable Datenlänge 32 bit Zugriff lesen Kodierung 0.0.0.0...255.255.255.255 Wenn kein Sicherheitsmodul eingebaut ist, wird Wert „0: keine Sicherheitsfunktionalität“ angezeigt. Standardwert: 0 Bemerkung Id-Text Name Parameterindex os20 Sicherheitsmodul Signalstatus...
- Seite 48 Allgemeine Steuerkartenparameter (Operatorfunktionalität) Id-Text Name Parameterindex os21 Sicherheitsmodul Informationen 0x2095 Bedeutung Anzeige des Fehlercodes vom Sicherheitsmodul Variable Datenlänge 32 bit Zugriff lesen Kodierung 0...65535 Standardwert: 0 Bemerkung Id-Text Name Parameterindex os23 Aktuelle LT-Id 0x2097 Bedeutung Anzeige der Leistungsteil-Id Variable Datenlänge 32 bit Zugriff lesen...
-
Seite 49: Lc-Display Bedienung
LC-Display Bedienung 9 LC-Display Bedienung Bei optionaler Bestückung des LC-Displays. 9.1 Bedienelemente Name Funktion ① Menüleiste Umrichterparameter ② Funktionsleiste ① CP Modus Funktionstaste 1 Operatorparameter Funktionstaste 2 Einstellungen Funktionstaste 3 Funktionstaste 4 ▲ Menüleiste nach oben oder Parameterwert erhöhen ▼ Menüleiste nach unten oder ②... -
Seite 50: Funktionstasten Und Funktionsleiste
LC-Display Bedienung 9.1.1.2 Funktionstasten und Funktionsleiste Die Funktionstasten F1…F4 werden abhängig vom Menüpunkt variabel belegt. Die Funktionsleiste zeigt die aktuelle Belegung der Funktionstasten F1…F4 an. Folgende Belegung können die Tasten annehmen: Anzeige Funktion DezHex Darstellung wechselt zwischen Dezimal- und Hexadezimalanzeige Menü... -
Seite 51: Hauptmenü
LC-Display Bedienung 9.2.2 Hauptmenü Das Hauptmenü bildet die oberste Menüebene. Mit den Tasten <▲> und <▼> wählt man das gewünschte Unter- Umrichterparameter menü aus. Mit <ENTER> springt man in CP Modus das gewählte Untermenü. Operatorparameter Einstellungen Abbildung 5: Hauptmenü... -
Seite 52: Grundeinstellungen
Grundeinstellungen 10 Grundeinstellungen Um die Anzeige auf die individuellen Bedürfnisse anzupassen wählt man im Hauptmenü das Untermenü „Einstellun- Sprache deutsch gen“ und bestätigt mit <ENTER>. Startmodus CP Modus Schriftgröße Schriftgröße 2 Mit den Tasten <▲> und <▼> wählt man Kontrast 21 die gewünschte Funktion aus. -
Seite 53: Startmodus
Grundeinstellungen 10.2 Startmodus Der Startmodus legt fest, welche Anzeige beim Einschalten erscheint. Sprache Deutsch Mit <ENTER> wechselt man in den Startmodus CP Modus Eingabemodus, um den Parameterwert Schriftgröße Schriftgröße 2 zu ändern. Kontrast 21 Startmodus Beleuchtung Auto Mit den Tasten <▲> und <▼> wählt man CP Modus Testmodus starten einen der folgendenden Startbildschir-... -
Seite 54: Kontrast Einstellen
Grundeinstellungen Die Schriftgröße 2 bestimmt die Anzei- gengröße der Parameterwerte im CP Modus. Sprache Deutsch Startmodus Modus Mit <ENTER> wechselt man in den Schriftgröße Eingabemodus, um den Parameterwert Schriftgröße 2 Kontrast zu ändern. Schriftgröße 2 Mit den Tasten <▲> und <▼> wählt man eine der folgendenden Schriftgrößen aus: •... -
Seite 55: Hintergrundbeleuchtung Des Displays Einstellen
Grundeinstellungen 10.5 Hintergrundbeleuchtung des Displays einstellen Der Menüpunkt „Beleuchtung“ legt das Verhalten der Hintergrundbeleuchtung des LC-Display fest. Sprache Deutsch Startmodus Mit <ENTER> wechselt man in den Schriftgröße Eingabemodus, um den Parameterwert Schriftgröße 2 Kontrast zu ändern. Beleuchtung Auto Mit den Tasten <▲> und <▼> wählt man eine der folgendenden Einstellungen aus: →... -
Seite 56: Operatorparameter
Operatorparameter 11 Operatorparameter In den Operatorparametern werden die Steuerkarte, der Feldbus (sofern vorhan- den), sowie das Display konfiguriert. Umrichterparameter CP Modus Mit den Tasten <▲> und <▼> wählt man Operatorparameter Einstellungen „Operatorparameter“ und bestätigt mit <ENTER>. Abbildung 14: Operatorparameter Die Steuerkartenparameter sind bei der Analog/Digital- Steuerung in zwei Grup- pen aufgeteilt: Operatorparameter... -
Seite 57: Parameter Zur Einstellung Der Lc-Anzeige
Operatorparameter 11.1 Parameter zur Einstellung der LC-Anzeige Die Einstellungen der LC-Parameter werden erst nach Neustart des Gerätes vollständig vom LC-Display übernommen. Id-Text Name Parameterindex dp00 Sprache 0x2780 Bedeutung Es wird eine Sprache für das Menü und die Parameter gewählt. Steht die ausgewählte Sprache bei den Parametern nicht zur Verfügung, werden diese in Englisch angezeigt. - Seite 58 Operatorparameter Id-Text Name Parameterindex dp02 Schriftgröße 0x2782 Bedeutung Es kann zwischen den Schriftgrößen 8,10,13,16 und 24 im Display gewählt werden. Ausnahme: siehe Parameter „Schrift- größe 2“. Variable Datenlänge 8 bit Zugriff lesen, schreiben Kodierung 8: 8dpi 10: 10dpi 13: 13dpi 16: 16dpi 24: 24dpi Standardwert: 13...
- Seite 59 Operatorparameter Id-Text Name Parameterindex dp04 Kontrast 0x2784 Bedeutung Die Kontrasteinstellungen des LC-Displays können zur Opti- mierung der Lesbarkeit verändert werden. Variable Datenlänge 8 bit Zugriff lesen, schreiben Kodierung 0...50 Standardwert: 21 Bemerkung Id-Text Name Parameterindex dp05 Hintergrundbeleuchtung 0x2785 Bedeutung Die Kontrasteinstellungen des LC-Displays können zur Opti- mierung der Lesbarkeit verändert werden.
