WARNUNG
ALLE NOTWENDIGEN KONTROLLEN
DURCHFÜHREN, UM EIN STARTEN DER
PUMPE, AUCH VERSEHENTLICH, WÄHREND
DER WARTUNG AUSZUSCHLIESSEN.
Jeder unvorhergesehene
Start kann schwere
Körperverletzungen und
hohe Schachschäden
verursachen.
WARNUNG
VOR WARTUNGSARBEITEN IST DIE
SPANNUNGSVERSORGUNG
UNTERBRECHEN, UM VERLETZUNGEN
ODER SACHSCHÄDEN ZU VERMEIDEN.
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
WARNUNG
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden führen.

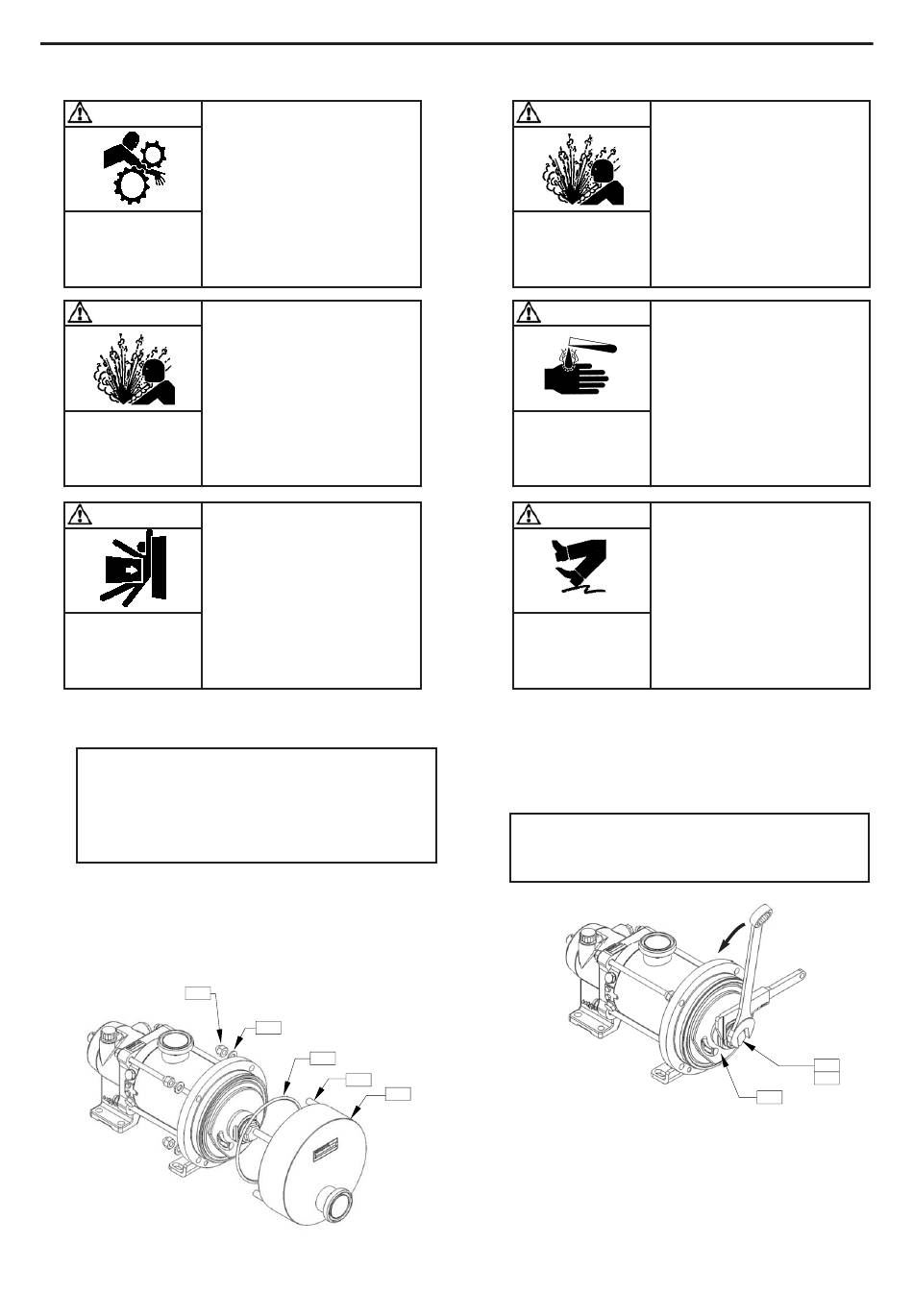

7.1 Montage / Demontage
Vor jeder Demontage ist sicherzustellen, dass
die Pumpe entleert worden ist und nicht
wieder in Betrieb genommen werden kann. Ein
Anlaufen, auch versehentlich, darf nicht
möglich sein.
• Pumpe von der druckseitigen Verrohrung trennen.
• Die 4 Hutmuttern 106 lösen und die 4 Scheiben 406
abziehen.
• Deckel mit Druckanschluss 401 und O-Ring 205 abziehen.
106
NT 1004-E00 02 18 SLS4 i - SLS8 i g
7. DEMONTAGE DER PUMPE
ZU
406
205
107
401
WARNUNG
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
WARNUNG
Gefährliche oder toxische
Medien können schwere
Körperverletzungen
verursachen.
ACHTUNG
Rutschgefährliche
Ölspuren sind
zu beseitigen.
• Kolben 301 mit einem Schraubenschlüssel
einem verstellbaren Schraubenschlüssel festhalten
und Schraube 304 und zugehörigen O-Ring 305 lösen.
Den Kolben unbedingt festhalten, denn eine
Drehung könnte die Beschädigung des
Faltenbalges zur Folge haben.
18/31
DAS DEMONTIEREN VON PUMPEN-
ODER SYSTEMTEILEN BEI LAUFENDER
PUMPE KANN SCHWERE KÖRPERVER-
LETZUNGEN, TOD ODER HOHE SACH-
SCHÄDEN VERURSACHEN.
BEIM
PUMPEN
GEFÄHRLICHER
ODER TOXISCHER MEDIEN MUSS DAS
SYSTEM VOR EINGRIFFEN GESPÜLT
WERDEN.
PUMPENSCHMIERMITTEL
RUTSCHGEÄHRLICH UND KANN ZU
ERNSTEN VERLETZUNGEN FÜHREN.
ALLE ÖLSPUREN SIND SOFORT ZU
BESEITIGEN.
mm oder
50
304
305
301
IST
