WARNUNG
ALLE NOTWENDIGEN KONTROLLEN
DURCHFÜHREN, UM EIN STARTEN DER
PUMPE, AUCH VERSEHENTLICH, WÄHREND
DER WARTUNG AUSZUSCHLIESSEN.
Jeder unvorhergesehene
Start kann schwere
Körperverletzungen und
hohe Schachschäden
verursachen.
WARNUNG
VOR WARTUNGSARBEITEN IST DIE
SPANNUNGSVERSORGUNG
UNTERBRECHEN, UM VERLETZUNGEN
ODER SACHSCHÄDEN ZU VERMEIDEN.
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
WARNUNG
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden führen.

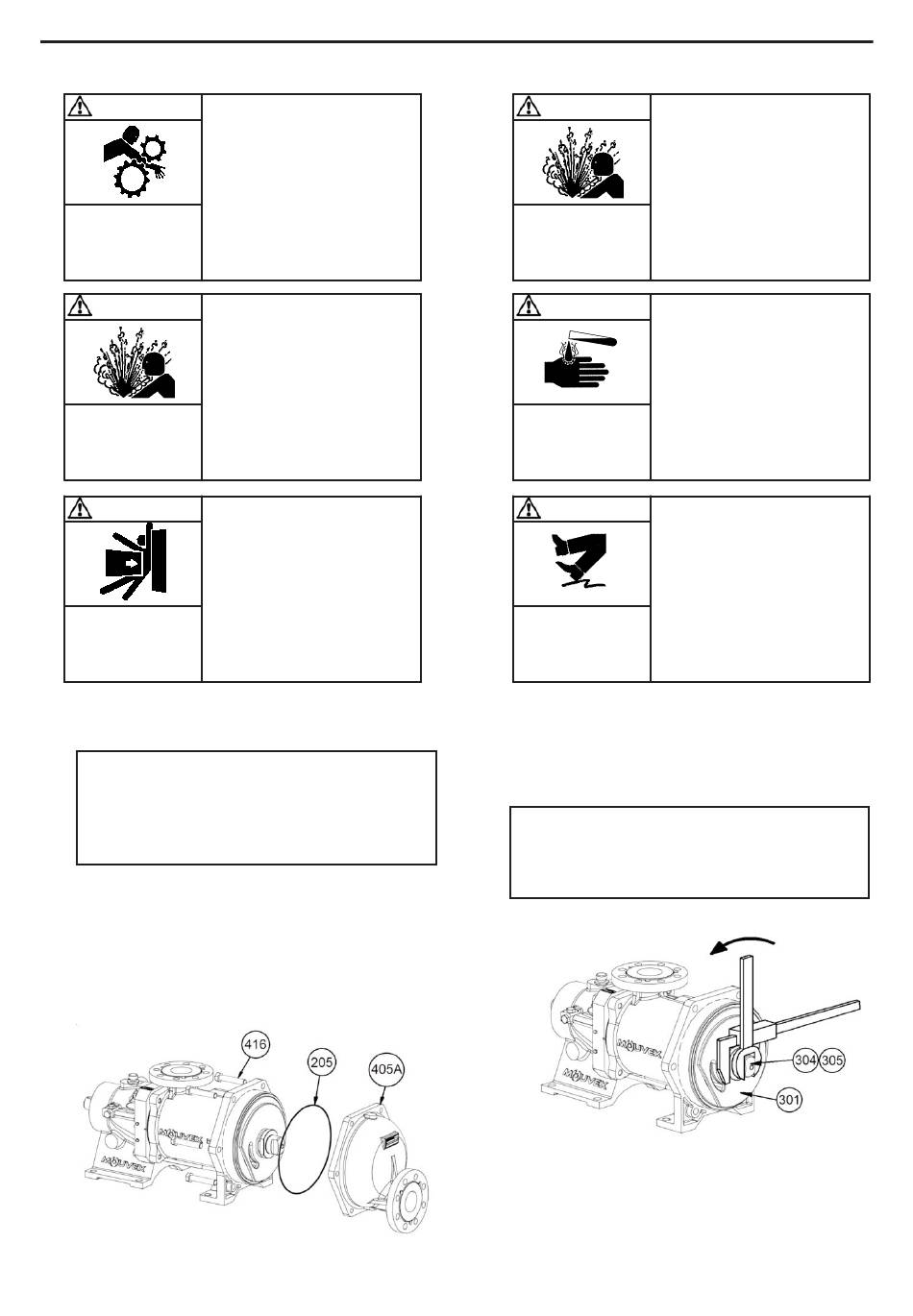

6.1 Montage / Demontage
Vor jeder Demontage ist sicherzustellen, dass
die Pumpe entleert worden ist und nicht
wieder in Betrieb genommen werden kann.
Ein Anlaufen, auch versehentlich, darf nicht
möglich sein.
• Pumpe von der druckseitigen Verrohrung trennen
• Die 6 Schrauben 416 lösen und nehmen Sie weg.
• Deckel mit Druckanschluss 405A und O-Ring 205
abziehen. Ist die Rohrleitung förderseitig starr montiert,
muss der Deckel 405A so gedreht werden, dass der
Flansch freigelegt wird.
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g
6. DEMONTAGE DER PUMPE
ZU
.
WARNUNG
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
WARNUNG
Gefährliche oder toxische
Medien können schwere
Körperverletzungen
verursachen.
ACHTUNG
Rutschgefährliche
Ölspuren sind
zu beseitigen.
• Kolben 301 mit einem Schraubenschlüssel
einem verstellbaren Schraubenschlüssel festhalten
und Mutter 304 und zugehörigen O-Ring 305 lösen.
Den Kolben unbedingt festhalten, denn eine
Drehung könnte die Beschädigung des Faltenbalges
zur Folge haben.
18/28
DAS DEMONTIEREN VON PUMPEN-
ODER SYSTEMTEILEN BEI LAUFENDER
PUMPE KANN SCHWERE KÖRPERVER-
LETZUNGEN, TOD ODER HOHE SACH-
SCHÄDEN VERURSACHEN.
BEIM
PUMPEN
GEFÄHRLICHER
ODER TOXISCHER MEDIEN MUSS DAS
SYSTEM VOR EINGRIFFEN GESPÜLT
WERDEN.
PUMPENSCHMIERMITTEL
RUTSCHGEÄHRLICH UND KANN ZU
ERNSTEN VERLETZUNGEN FÜHREN.
ALLE ÖLSPUREN SIND SOFORT ZU
BESEITIGEN.
mm oder
70
ACHTUNG :
