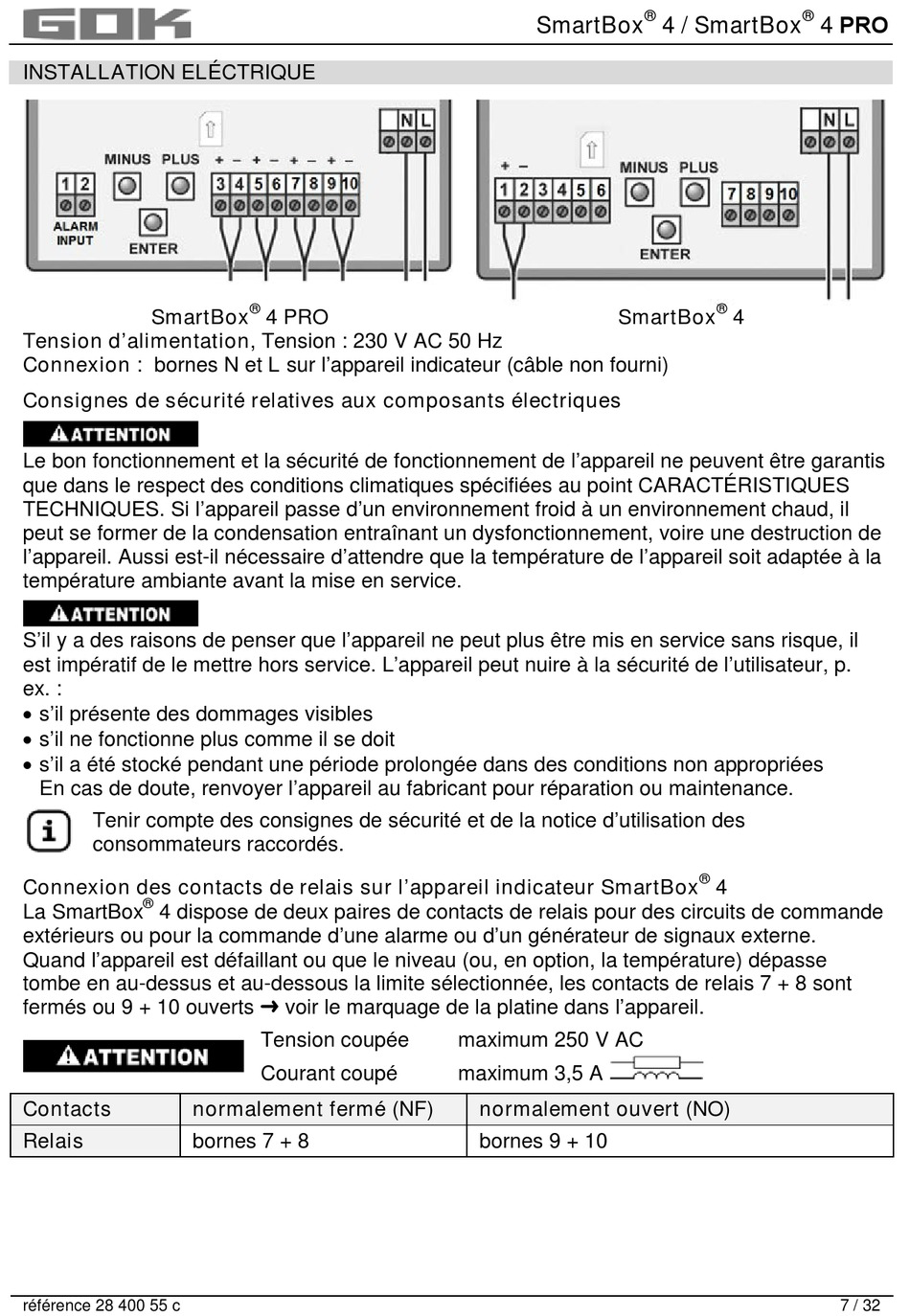

INSTALLATION ELÉCTRIQUE
SmartBox
Tension d'alimentation, Tension : 230 V AC 50 Hz
Connexion : bornes N et L sur l'appareil indicateur (câble non fourni)
Consignes de sécurité relatives aux composants électriques
Le bon fonctionnement et la sécurité de fonctionnement de l'appareil ne peuvent être garantis
que dans le respect des conditions climatiques spécifiées au point CARACTÉRISTIQUES
TECHNIQUES. Si l'appareil passe d'un environnement froid à un environnement chaud, il
peut se former de la condensation entraînant un dysfonctionnement, voire une destruction de
l'appareil. Aussi est-il nécessaire d'attendre que la température de l'appareil soit adaptée à la
température ambiante avant la mise en service.
S'il y a des raisons de penser que l'appareil ne peut plus être mis en service sans risque, il
est impératif de le mettre hors service. L'appareil peut nuire à la sécurité de l'utilisateur, p.
ex. :
• s'il présente des dommages visibles
• s'il ne fonctionne plus comme il se doit
• s'il a été stocké pendant une période prolongée dans des conditions non appropriées
En cas de doute, renvoyer l'appareil au fabricant pour réparation ou maintenance.
Tenir compte des consignes de sécurité et de la notice d'utilisation des
consommateurs raccordés.
Connexion des contacts de relais sur l'appareil indicateur SmartBox
®
La SmartBox 4 dispose de deux paires de contacts de relais pour des circuits de commande
extérieurs ou pour la commande d'une alarme ou d'un générateur de signaux externe.
Quand l'appareil est défaillant ou que le niveau (ou, en option, la température) dépasse
tombe en au-dessus et au-dessous la limite sélectionnée, les contacts de relais 7 + 8 sont
fermés ou 9 + 10 ouverts  voir le marquage de la platine dans l'appareil.
Contacts normalement fermé (NF)
Relais bornes 7 + 8
référence 28 400 55 c
®
4 PRO
Tension coupée
Courant coupé
SmartBox
SmartBox
maximum 250 V AC
maximum 3,5 A
normalement ouvert (NO)
bornes 9 + 10
® ®
4 / SmartBox
®
4
®
4
4 PRO
7 / 32
