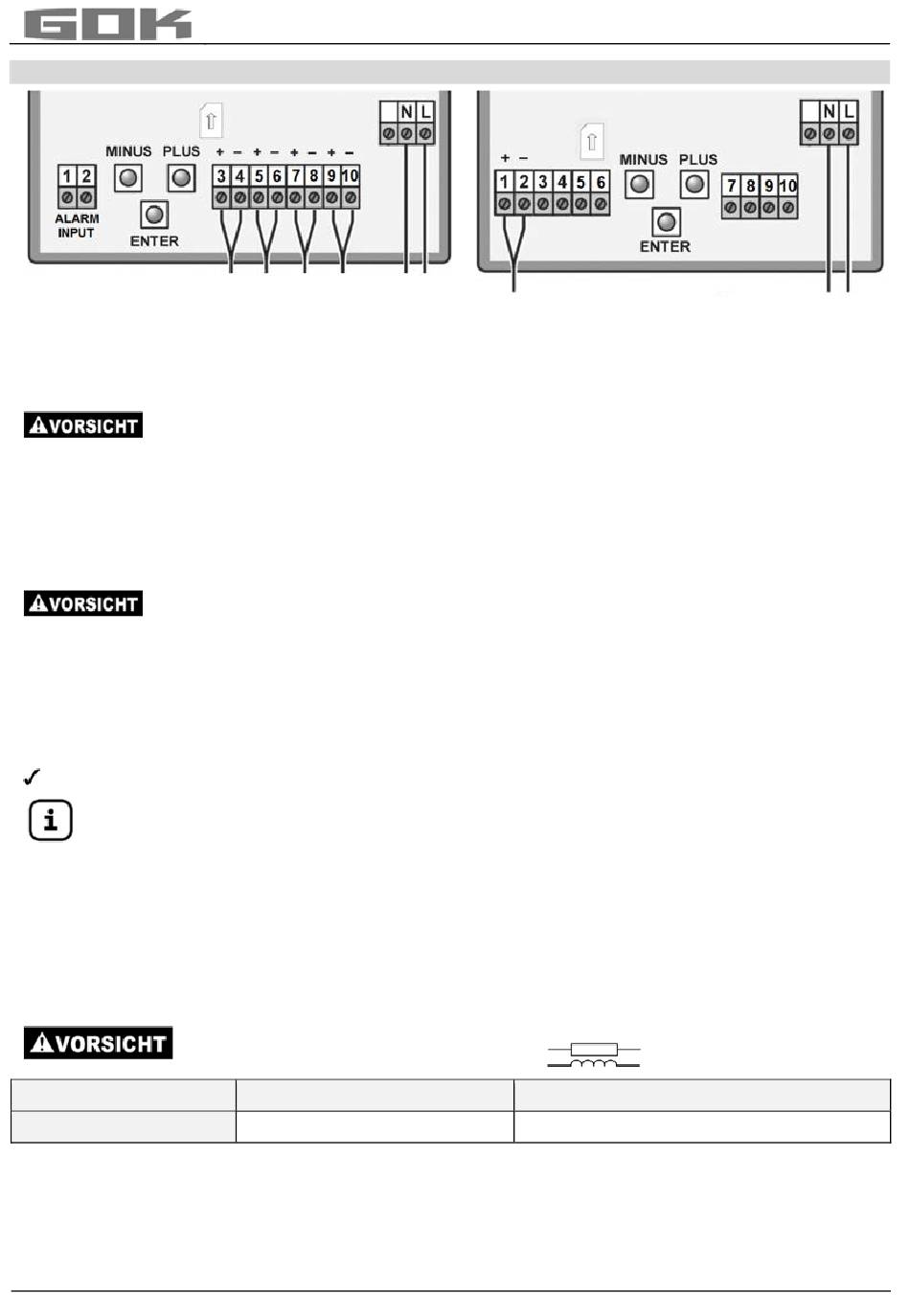

ELEKTRISCHE INSTALLATION

SmartBox
Versorgungsspannung: Spannung:
Anschluss: Klemmen N und L am Anzeigegerät (Leitung nicht im Lieferumfang)
Sicherheitshinweise elektrische Komponenten
Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen
Verhältnissen, die bei TECHNISCHE DATEN spezifiziert sind, gewährleistet werden. Wird
das Gerät von einer kalten in eine warme Umgebung transportiert, kann durch Kondensat-
bildung eine Störung der Gerätefunktion eintreten oder das Gerät zerstört werden. Aus
diesem Grund muss die Angleichung der Gerätetemperatur an die Umgebungstemperatur vor
der Inbetriebnahme abgewartet werden.
Wenn Grund zur Annahme besteht, dass das Gerät nicht mehr gefahrlos betrieben werden
kann, so ist es außer Betrieb zu nehmen. Die Sicherheit des Benutzers kann durch das Gerät
beeinträchtigt sein, wenn es z.B.:
• sichtbare Schäden aufweist
• nicht mehr wie vorgeschrieben arbeitet
• längere Zeit unter ungeeigneten Bedingungen gelagert wurde.
Im Zweifelsfall Gerät zur Reparatur oder Wartung an den Hersteller schicken.
Sicherheitshinweise und Bedienungsanleitung der angeschlossenen Geräte beachten.
Anschluss Relaiskontakte am Anzeigegerät SmartBox
Das Anzeigegerät SmartBox
externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder Signalgeber.
Bei Ausfall des Anzeigegerätes und bei Füllstand (und optional Temperatur) oberhalb/
unterhalb des gewählten Grenzwertes, sind die Kontakte der Relaisklemmen 7 + 8
geschlossen bzw. 9 + 10 geöffnet - siehe Leiterplatte im Anzeigegerät.
Schaltkontakt
Relais
Artikel-Nr. 28 400 51 f
®
4 PRO
®
4 verfügt über zwei Relais-Kontaktpaare für den Anschluss von
Schaltspannung
Schaltstrom
Normal geschlossen (NC)
Klemmen 7 + 8
SmartBox
230 V AC 50 Hz
®
maximal 250 V AC
maximal 3,5 A
Normal geöffnet (NO)
Klemmen 9 + 10
®
4 / SmartBox
®
SmartBox 4
4
®
4 PRO
7 / 30
