Prüfung des Signals der Sonde:
Mit Menü-Schritt „22.Test Strom" prüfbar:
Bei 0 cm Füllstand
Bei 1 m Wassersäule  ca. 9 bis 11 mA (bei Pegelsonde Standard Messbereich 250 mbar)

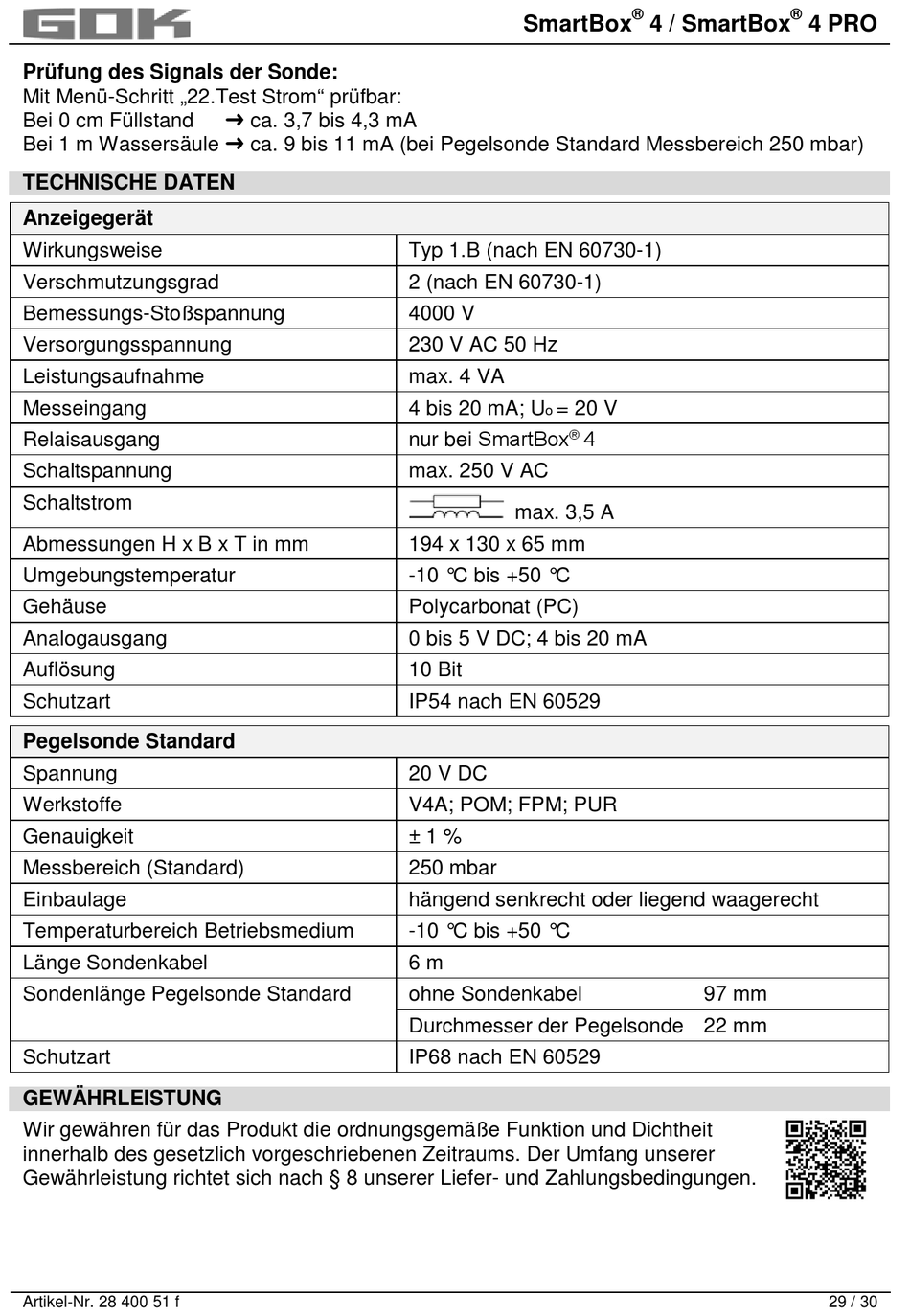

TECHNISCHE DATEN

Anzeigegerät
Wirkungsweise
Verschmutzungsgrad
Bemessungs-Stoßspannung
Versorgungsspannung
Leistungsaufnahme
Messeingang
Relaisausgang
Schaltspannung
Schaltstrom
Abmessungen H x B x T in mm
Umgebungstemperatur
Gehäuse
Analogausgang
Auflösung
Schutzart
Pegelsonde Standard
Spannung
Werkstoffe
Genauigkeit
Messbereich (Standard)
Einbaulage
Temperaturbereich Betriebsmedium
Länge Sondenkabel
Sondenlänge Pegelsonde Standard
Schutzart
GEWÄHRLEISTUNG
Wir gewähren für das Produkt die ordnungsgemäße Funktion und Dichtheit
innerhalb des gesetzlich vorgeschriebenen Zeitraums. Der Umfang unserer
Gewährleistung richtet sich nach § 8 unserer Liefer- und Zahlungsbedingungen.
Artikel-Nr. 28 400 51 f
 ca. 3,7 bis 4,3 mA
SmartBox
Typ 1.B (nach EN 60730-1)
2 (nach EN 60730-1)
4000 V
230 V AC 50 Hz
max. 4 VA
4 bis 20 mA; U = 20 V
o
nur bei SmartBox
®
max. 250 V AC
max. 3,5 A
194 x 130 x 65 mm
-10 °C bis +50 °C
Polycarbonat (PC)
0 bis 5 V DC; 4 bis 20 mA
10 Bit
IP54 nach EN 60529
20 V DC
V4A; POM; FPM; PUR
± 1 %
250 mbar
hängend senkrecht oder liegend waagerecht
-10 °C bis +50 °C
6 m
ohne Sondenkabel
Durchmesser der Pegelsonde 22 mm
IP68 nach EN 60529
®
4 / SmartBox
4
97 mm
®
4 PRO
29 / 30
