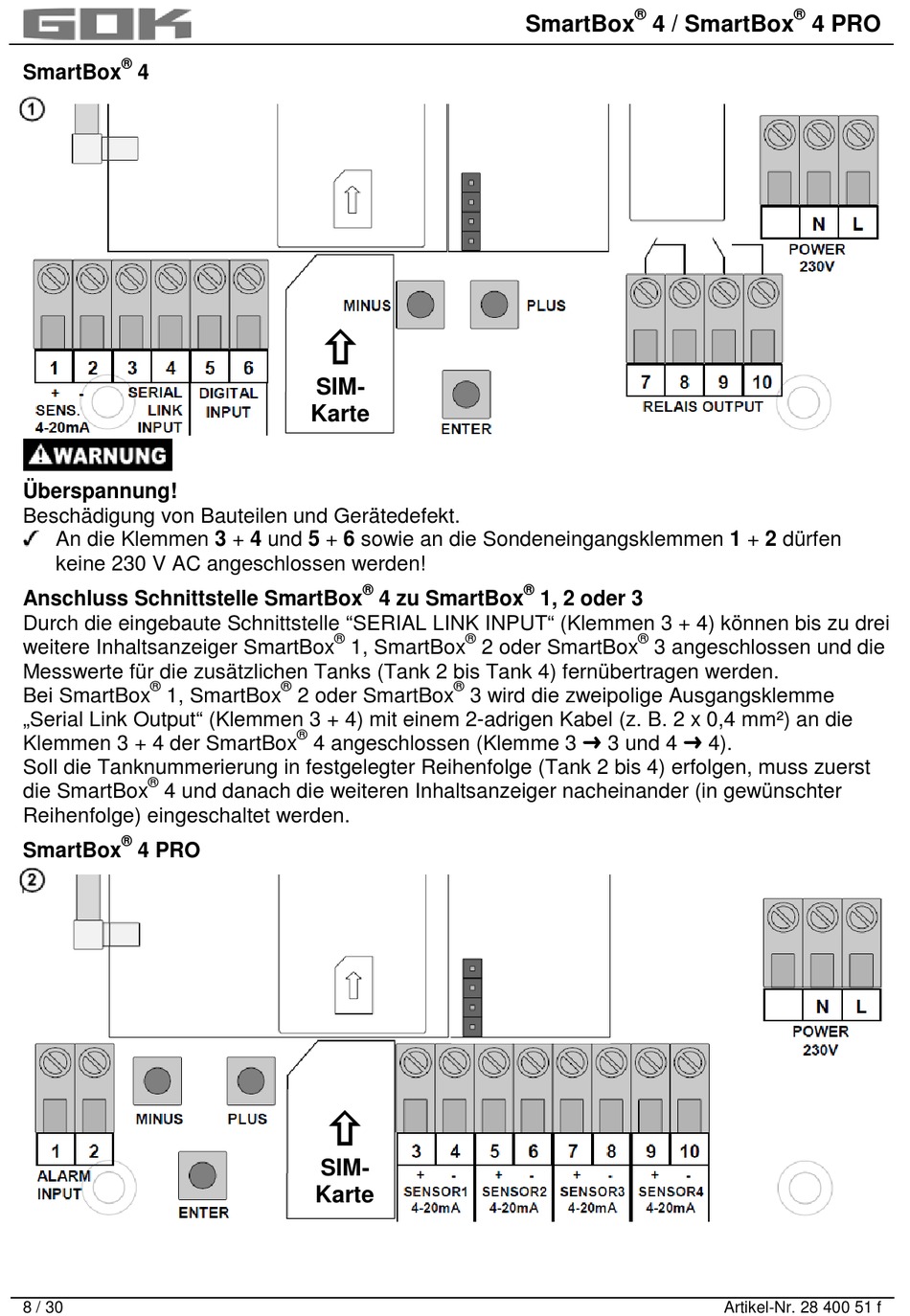

GOK SmartBox 4 Montage- Und Bedienungsanleitung Seite 8

®
SmartBox 4
Überspannung!
Beschädigung von Bauteilen und Gerätedefekt.
An die Klemmen 3 + 4 und 5 + 6 sowie an die Sondeneingangsklemmen 1 + 2 dürfen
keine 230 V AC angeschlossen werden!
Anschluss Schnittstelle SmartBox
Durch die eingebaute Schnittstelle "SERIAL LINK INPUT" (Klemmen 3 + 4) können bis zu drei
weitere Inhaltsanzeiger SmartBox
Messwerte für die zusätzlichen Tanks (Tank 2 bis Tank 4) fernübertragen werden.
®
Bei SmartBox 1, SmartBox
„Serial Link Output" (Klemmen 3 + 4) mit einem 2-adrigen Kabel (z. B. 2 x 0,4 mm²) an die
Klemmen 3 + 4 der SmartBox
Soll die Tanknummerierung in festgelegter Reihenfolge (Tank 2 bis 4) erfolgen, muss zuerst
®
die SmartBox 4 und danach die weiteren Inhaltsanzeiger nacheinander (in gewünschter
Reihenfolge) eingeschaltet werden.
®
SmartBox 4 PRO
8 / 30

SIM-
Karte
®
4 zu SmartBox
®
1, SmartBox
®
2 oder SmartBox
®
4 angeschlossen (Klemme 3  3 und 4  4).

SIM-
Karte
SmartBox
®
1, 2 oder 3
®
2 oder SmartBox
®
3 wird die zweipolige Ausgangsklemme
® ®
4 / SmartBox
®
3 angeschlossen und die
Artikel-Nr. 28 400 51 f
4 PRO
