ELEKTRISCHE INSTALLATIE

SmartBox
Spanningsvoorziening, Spanning:
Aansluiting: Klemmen N en L aan de indicator (kabel niet meegeleverd).
Veiligheidsaanwijzingen elektrische componenten
De werking en bedrijfszekerheid van het apparaat kunnen alleen gegarandeerd worden onder
klimaatomstandigheden die bij TECHNISCHE GEGEVENS zijn gespecificeerd. Als het
apparaat vanuit een koude naar een warme omgeving wordt overgebracht, kan door
condensvorming een storing van de werking optreden of het apparaat kan beschadigd raken.
Daarom moet voor inbedrijfstelling worden gewacht tot het apparaat de temperatuur van de
omgeving heeft aangenomen.
Als u vermoedt dat het apparaat niet meer zonder gevaar kan worden gebruikt, dan dient u dit
uit bedrijf te nemen. De veiligheid van de gebruiker kan door het apparaat in gevaar worden
gebracht, als bijvoorbeeld:
• zichtbare schade aanwezig is
• het niet meer overeenkomstig de voorschriften werkt
• het gedurende langere tijd onder onjuiste omstandigheden is opgeslagen;
stuur het apparaat in twijfelgevallen voor reparatie of onderhoud naar de fabrikant
Neem de veiligheidsvoorschriften en de gebruiksaanwijzing van de aangesloten
apparatuur in acht.

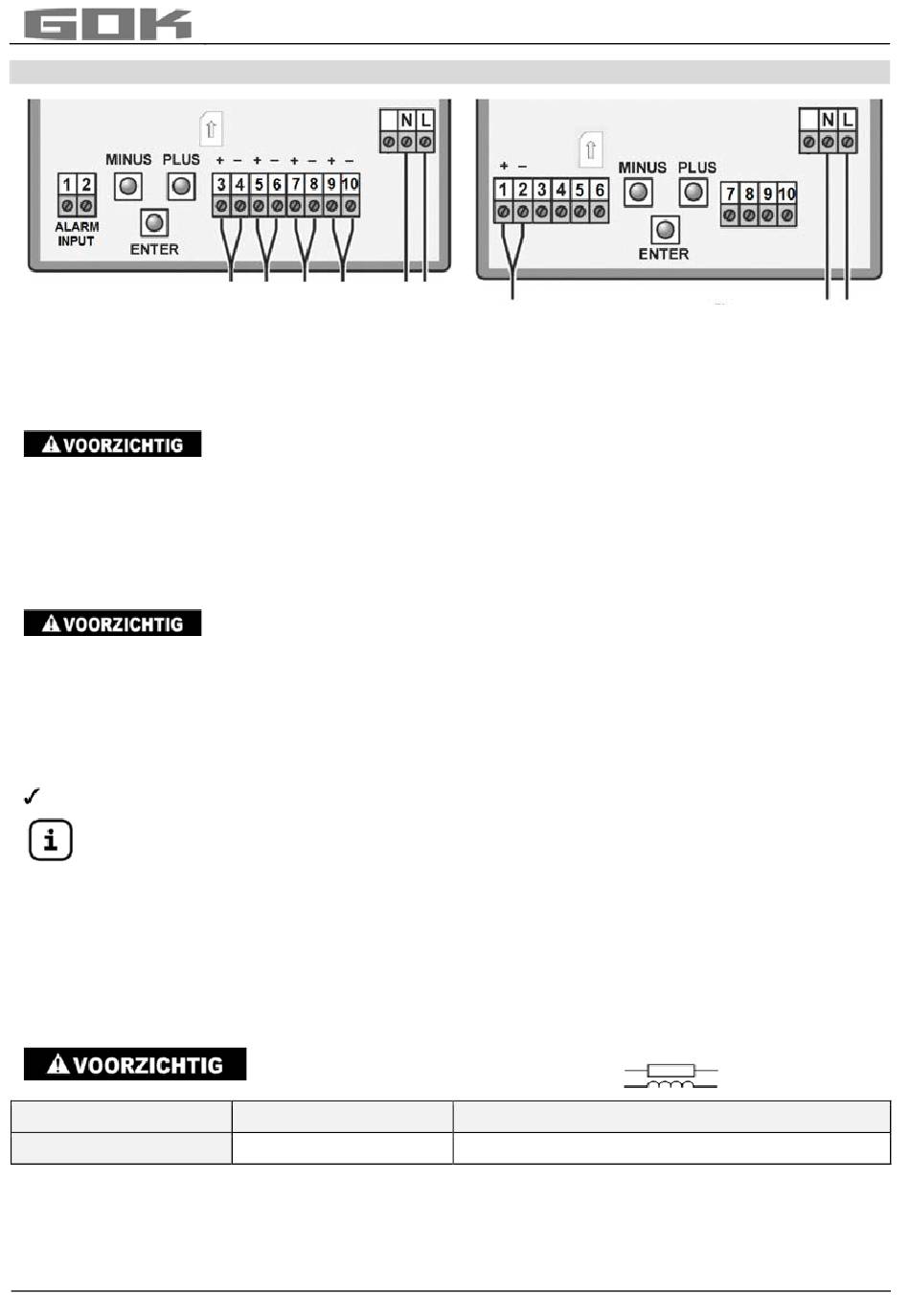

Aansluiting relaiscontacten aan de indicator SmartBox
De indicator SmarBox
externe stuurstroomcircuits of voor het aansturen van externe alarm- of meetsonden.
Indien het apparaat uitvalt en bij vulstand (en optioneel temperatuur) onder/boven de gekozen
grenswaarde, zijn de contacten van de relaisklemmen 7 + 8 gesloten respectievelijk 9 + 10
geopend - zie opdruk printplaat in het apparaat.
Schakelcontact
Relais
artikelnr. 28 400 59 b
®
4 PRO
®
4 beschikt over twee relaiscontactparen voor de aansluiting van
Schakelspanning
Schakelstroom
opent bij alarm
Klemmen 7 + 8
SmartBox
230 V AC 50 Hz
®
4
maximaal 250 V AC
maximaal 3,5 A
sluit bij alarm
Klemmen 9 + 10
®
4 / SmartBox
®
SmartBox 4
®
4 PRO
